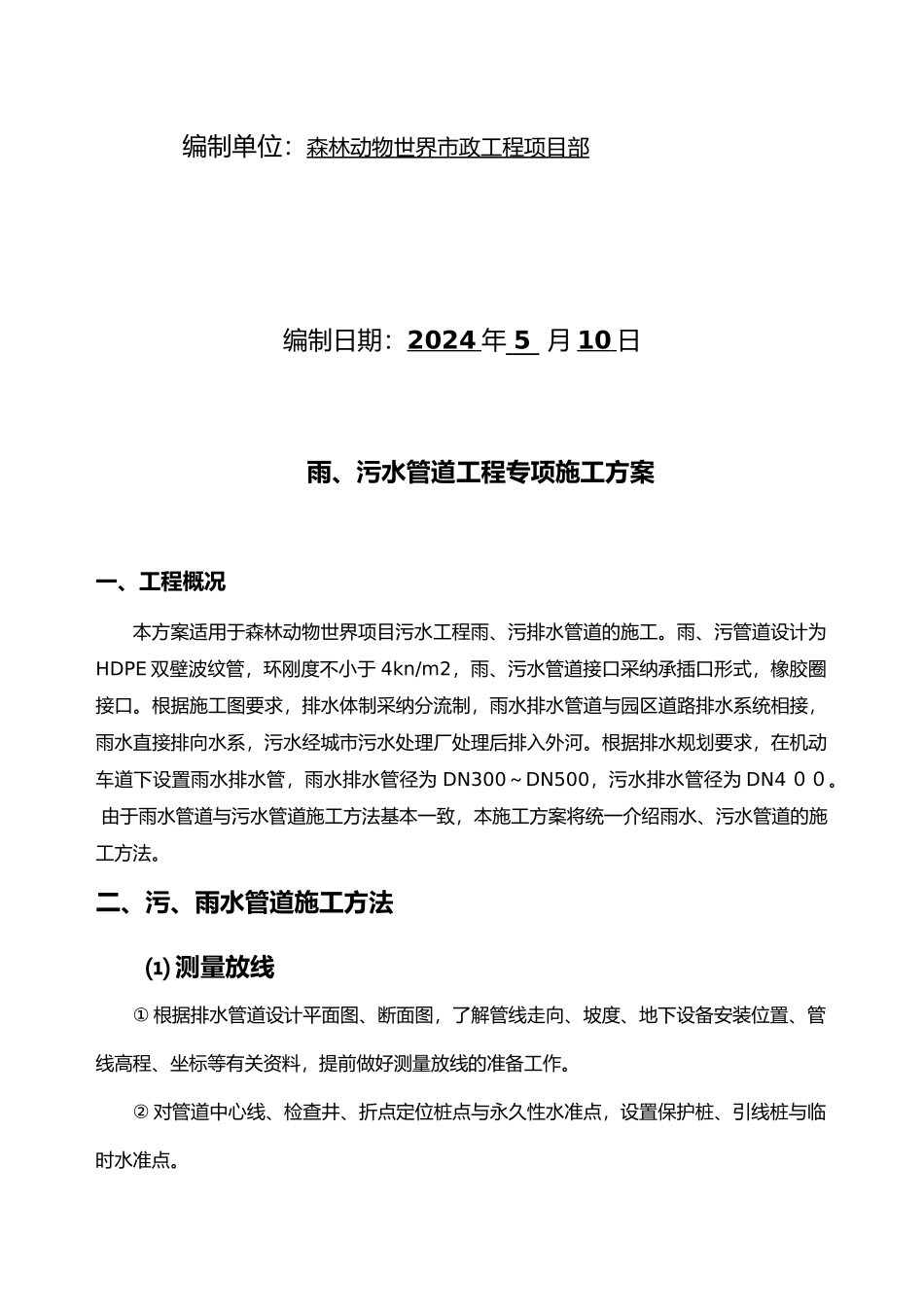

森林动物世界项目污水工程雨污水施工方案工程名称：森林动物世界项目污水工程建设单位：森林动物世界编 制 人：审 核 人：审 批 人: 编制单位：森林动物世界市政工程项目部编制日期：2024 年 5 月 10 日雨、污水管道工程专项施工方案一、工程概况本方案适用于森林动物世界项目污水工程雨、污排水管道的施工。雨、污管道设计为HDPE 双壁波纹管，环刚度不小于 4kn/m2，雨、污水管道接口采纳承插口形式，橡胶圈接口。根据施工图要求，排水体制采纳分流制，雨水排水管道与园区道路排水系统相接，雨水直接排向水系，污水经城市污水处理厂处理后排入外河。根据排水规划要求，在机动车道下设置雨水排水管，雨水排水管径为 DN300～DN500，污水排水管径为 DN4 ００。 由于雨水管道与污水管道施工方法基本一致，本施工方案将统一介绍雨水、污水管道的施工方法。二、污、雨水管道施工方法⑴ 测量放线① 根据排水管道设计平面图、断面图，了解管线走向、坡度、地下设备安装位置、管线高程、坐标等有关资料，提前做好测量放线的准备工作。 ② 对管道中心线、检查井、折点定位桩点与永久性水准点，设置保护桩、引线桩与临时水准点。③ 所有保护桩、引线桩应设在定位桩点的延长线上，附近有永久性建构筑时也可设在建构筑物上，但必须设置在明显、牢固的地段。若无合适位置，采纳现浇钢筋混凝土桩来代替，并随时进行校验。④ 将两个以上永久标高点进行两次闭合核实，若无误差认定永久性水准点，按规要求每 40-50m 加密临时水准点，临时水准点亦可用浇桩代替。⑤ 上述所有的控制桩、标高桩和其他桩经监理工程师复核后，在设置的桩上编号，防止和其他单位的桩混淆而发生差错。所有的桩要予以详细记录, 并说明位置、方向、作用、标高或方位等。⑥ 根据管沟上口开挖宽度，定出线中心位置，在地面上表明开挖边线。当沟槽开挖到一定深度后，利用坡度板检查沟槽是否挖到应有的槽底高程，并作为埋设管子的依据。⑵ 地下管线与障碍物探测 根据施工图纸、业主、规划、监理与其他相应的职能部门提供的地下管线、障碍物等位置，用红漆做好标识，并应对施工作业班组做好技术交底，沟槽开挖前应由人工在标识处开挖探坑，找出地下管线、障碍物的准确位置后，通知业主、设计、监理、规划与其他相应的职能部门现场踏勘，待确认后方可进行下道工序的施工，沟槽开挖时要对已挖出的地下管线、障碍物做好相应的保护措施。 ⑶ 土方开挖① 根据测量出的...
