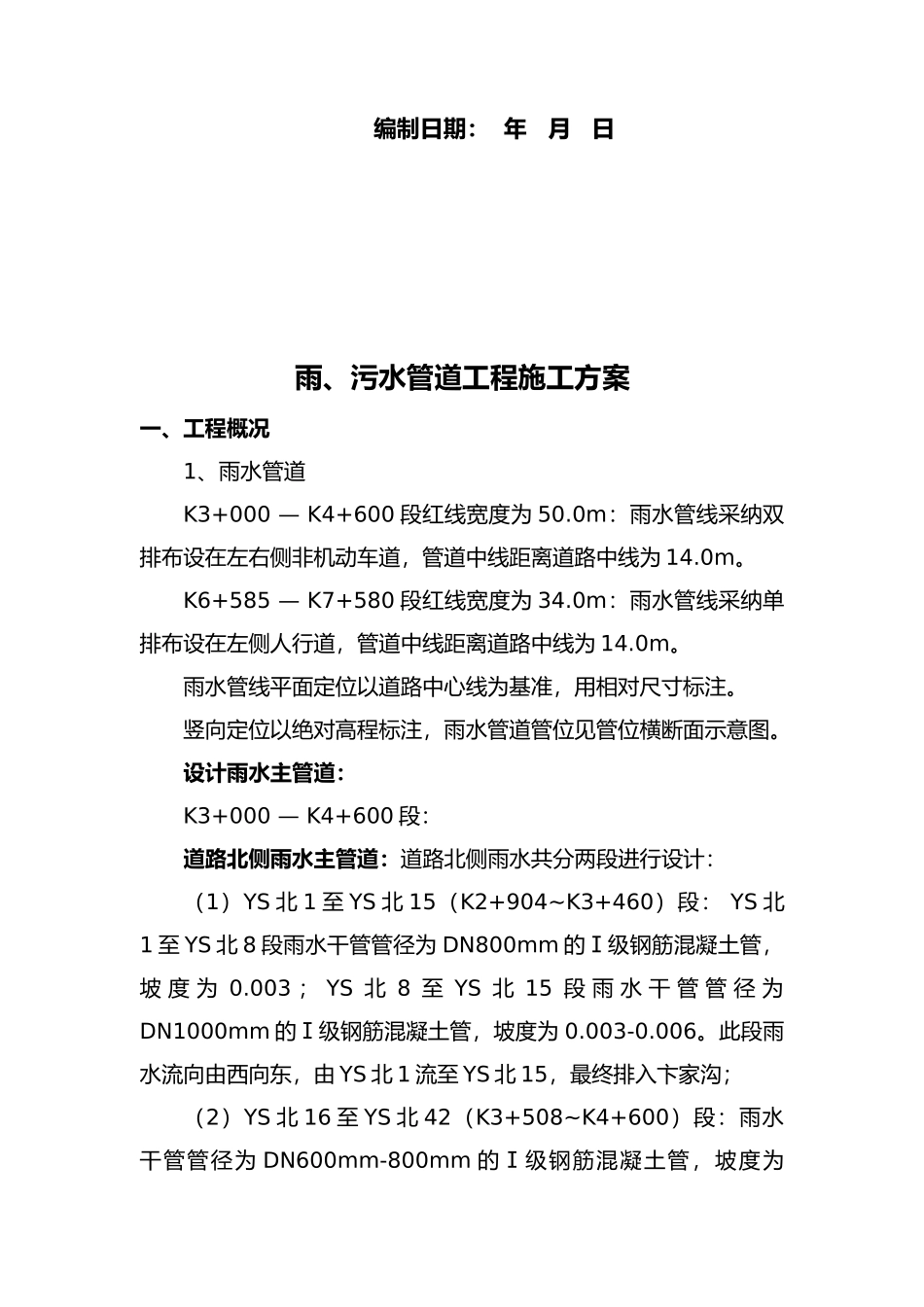

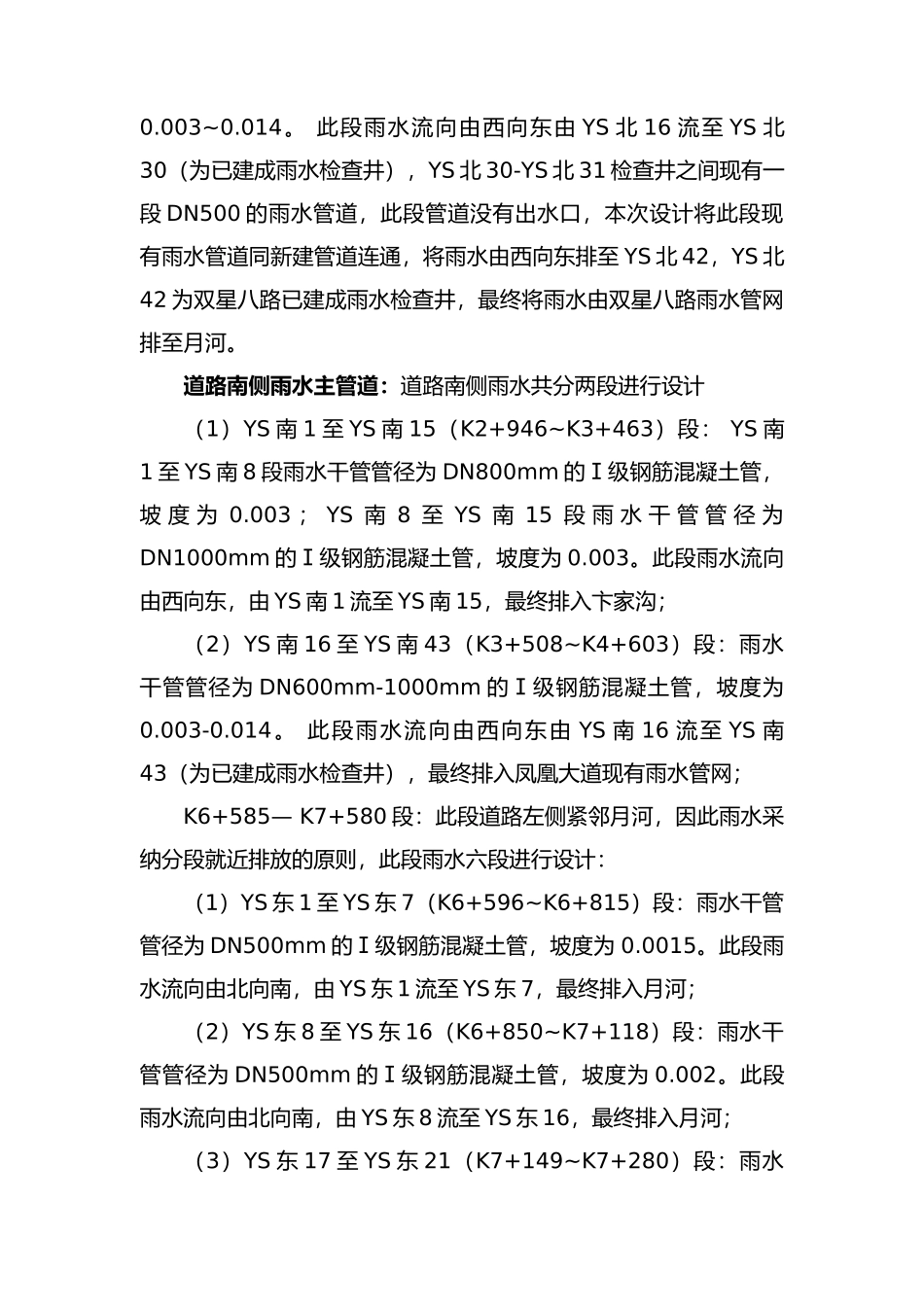

(此文档为 Word 格式，下载后可以任意编辑修改！）（文件备案编号：）施工方案工程名称：编制单位：编 制 人：审 核 人：批 准 人：编制日期： 年 月 日雨、污水管道工程施工方案一、工程概况1、雨水管道K3+000 — K4+600 段红线宽度为 50.0m：雨水管线采纳双排布设在左右侧非机动车道，管道中线距离道路中线为 14.0m。 K6+585 — K7+580 段红线宽度为 34.0m：雨水管线采纳单排布设在左侧人行道，管道中线距离道路中线为 14.0m。 雨水管线平面定位以道路中心线为基准，用相对尺寸标注。竖向定位以绝对高程标注，雨水管道管位见管位横断面示意图。设计雨水主管道：K3+000 — K4+600 段：道路北侧雨水主管道：道路北侧雨水共分两段进行设计：（1）YS 北 1 至 YS 北 15（K2+904~K3+460）段： YS 北1 至 YS 北 8 段雨水干管管径为 DN800mm 的Ⅰ级钢筋混凝土管，坡 度 为 0.003 ； YS 北 8 至 YS 北 15 段 雨 水 干 管 管 径 为DN1000mm 的Ⅰ级钢筋混凝土管，坡度为 0.003-0.006。此段雨水流向由西向东，由 YS 北 1 流至 YS 北 15，最终排入卞家沟；（2）YS 北 16 至 YS 北 42（K3+508~K4+600）段：雨水干管管径为 DN600mm-800mm 的Ⅰ级钢筋混凝土管，坡度为0.003~0.014。 此段雨水流向由西向东由 YS 北 16 流至 YS 北30（为已建成雨水检查井），YS 北 30-YS 北 31 检查井之间现有一段 DN500 的雨水管道，此段管道没有出水口，本次设计将此段现有雨水管道同新建管道连通，将雨水由西向东排至 YS 北 42，YS 北42 为双星八路已建成雨水检查井，最终将雨水由双星八路雨水管网排至月河。道路南侧雨水主管道：道路南侧雨水共分两段进行设计（1）YS 南 1 至 YS 南 15（K2+946~K3+463）段： YS 南1 至 YS 南 8 段雨水干管管径为 DN800mm 的Ⅰ级钢筋混凝土管，坡 度 为 0.003 ； YS 南 8 至 YS 南 15 段 雨 水 干 管 管 径 为DN1000mm 的Ⅰ级钢筋混凝土管，坡度为 0.003。此段雨水流向由西向东，由 YS 南 1 流至 YS 南 15，最终排入卞家沟；（2）YS 南 16 至 YS 南 43（K3+508~K4+603）段：雨水干管管径为 DN600mm-1000mm 的Ⅰ级钢筋混凝土管，坡度为0.003-0.014。 此段雨水流向由西向东由 YS 南 16 流至 YS 南43（为已建成雨水检查井），最终排入凤凰大道现有雨水管网； K6+585— K7+580 段：...
