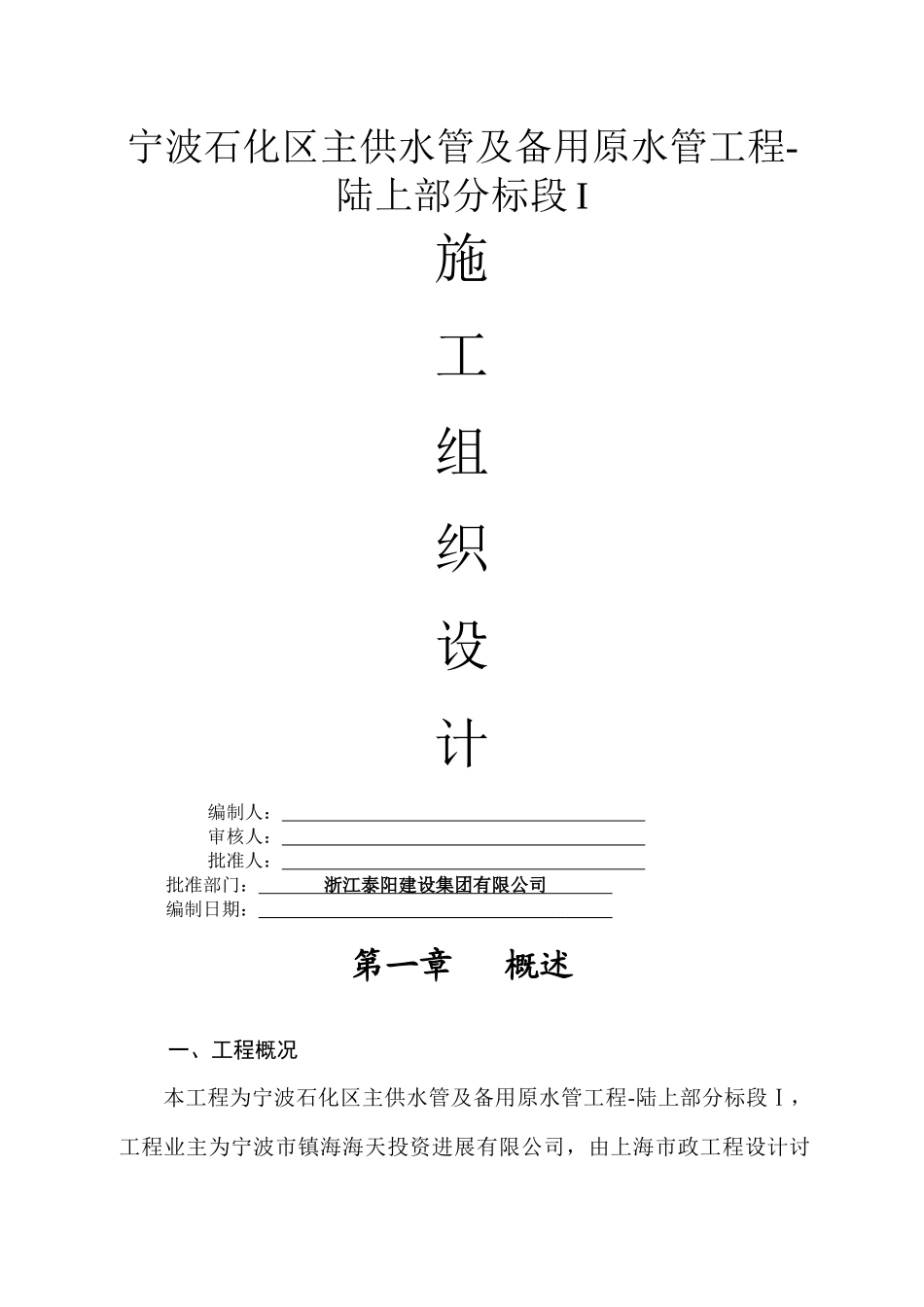

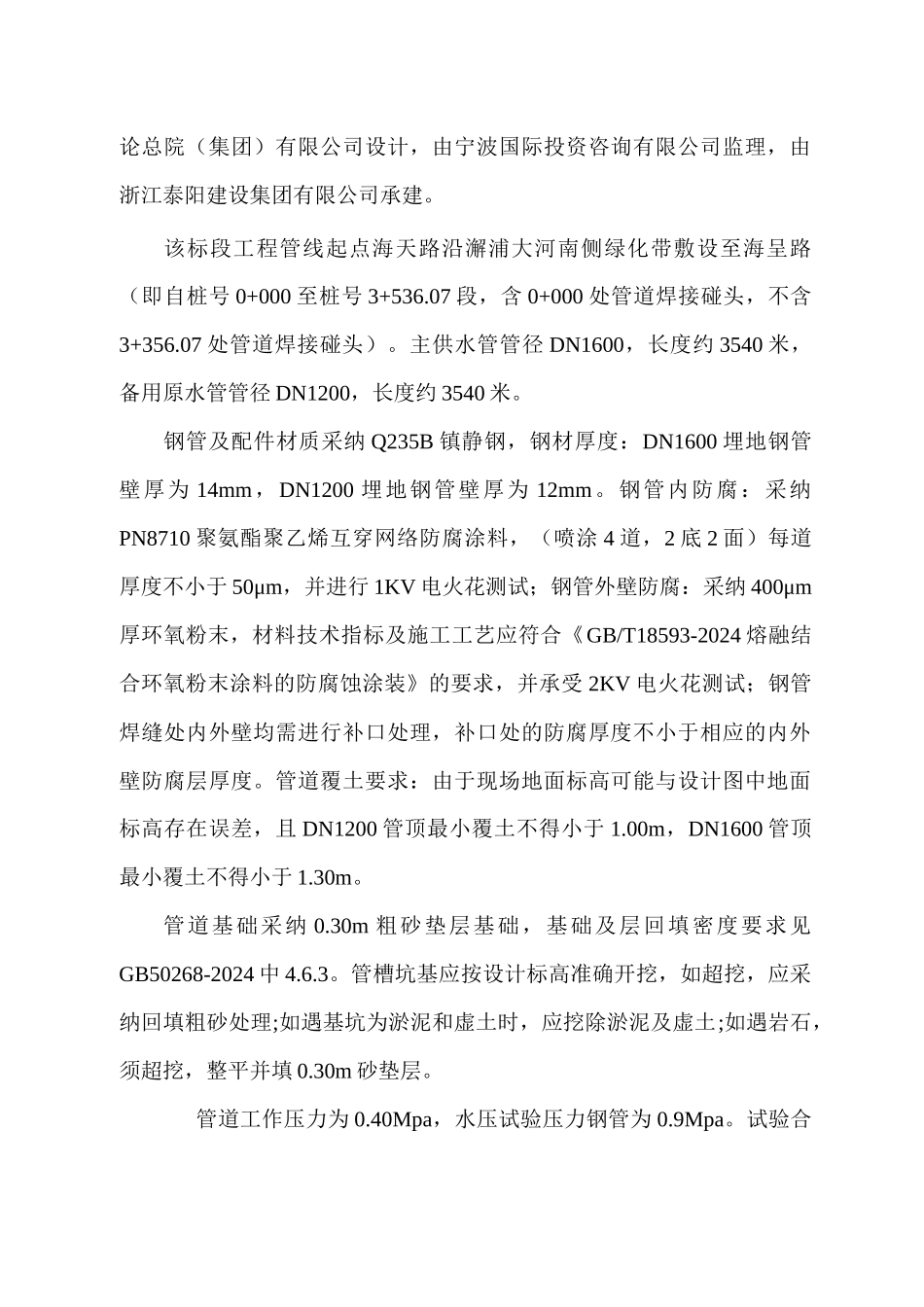

宁波石化区主供水管及备用原水管工程-陆上部分标段 I施工组织设计 编制人： 审核人： 批准人： 批准部门： 浙江 泰阳 建设集团有限公司 编制日期： 第一章 概述一、工程概况本工程为宁波石化区主供水管及备用原水管工程-陆上部分标段Ⅰ，工程业主为宁波市镇海海天投资进展有限公司，由上海市政工程设计讨论总院（集团）有限公司设计，由宁波国际投资咨询有限公司监理，由浙江泰阳建设集团有限公司承建。该标段工程管线起点海天路沿澥浦大河南侧绿化带敷设至海呈路（即自桩号 0+000 至桩号 3+536.07 段，含 0+000 处管道焊接碰头，不含3+356.07 处管道焊接碰头）。主供水管管径 DN1600，长度约 3540 米，备用原水管管径 DN1200，长度约 3540 米。钢管及配件材质采纳 Q235B 镇静钢，钢材厚度：DN1600 埋地钢管壁厚为 14mm，DN1200 埋地钢管壁厚为 12mm。钢管内防腐：采纳PN8710 聚氨酯聚乙烯互穿网络防腐涂料，（喷涂 4 道，2 底 2 面）每道厚度不小于 50μm，并进行 1KV 电火花测试；钢管外壁防腐：采纳 400μm厚环氧粉末，材料技术指标及施工工艺应符合《GB/T18593-2024 熔融结合环氧粉末涂料的防腐蚀涂装》的要求，并承受 2KV 电火花测试；钢管焊缝处内外壁均需进行补口处理，补口处的防腐厚度不小于相应的内外壁防腐层厚度。管道覆土要求：由于现场地面标高可能与设计图中地面标高存在误差，且 DN1200 管顶最小覆土不得小于 1.00m，DN1600 管顶最小覆土不得小于 1.30m。管道基础采纳 0.30m 粗砂垫层基础，基础及层回填密度要求见GB50268-2024 中 4.6.3。管槽坑基应按设计标高准确开挖，如超挖，应采纳回填粗砂处理;如遇基坑为淤泥和虚土时，应挖除淤泥及虚土;如遇岩石，须超挖，整平并填 0.30m 砂垫层。管道工作压力为 0.40Mpa，水压试验压力钢管为 0.9Mpa。试验合格判定依据为压力降值：管为 0.00 Mpa。试验合格后对管道进行清洗，清水管进行消毒，符合 GB50268-2024 标准。二、编制依据(1) 该工程岩土工程勘察报告；(2)宁波石化区主供水管及备用原水管陆上段（滨海路段）测量工程；(3) 《室外给水设计法律规范》GB50013-2024；(4)《给水排水管道工程施工及验收法律规范》（GB50268-2024）(5)《工业金属管道工程施工法律规范》（GB50235-2024）(6)《现场设备、工业管道焊接工程施工法律规范》（GB50236-2024）(7)《现场设备、工业管道焊接工程施工质量验 收法律规范》（GB50683...
