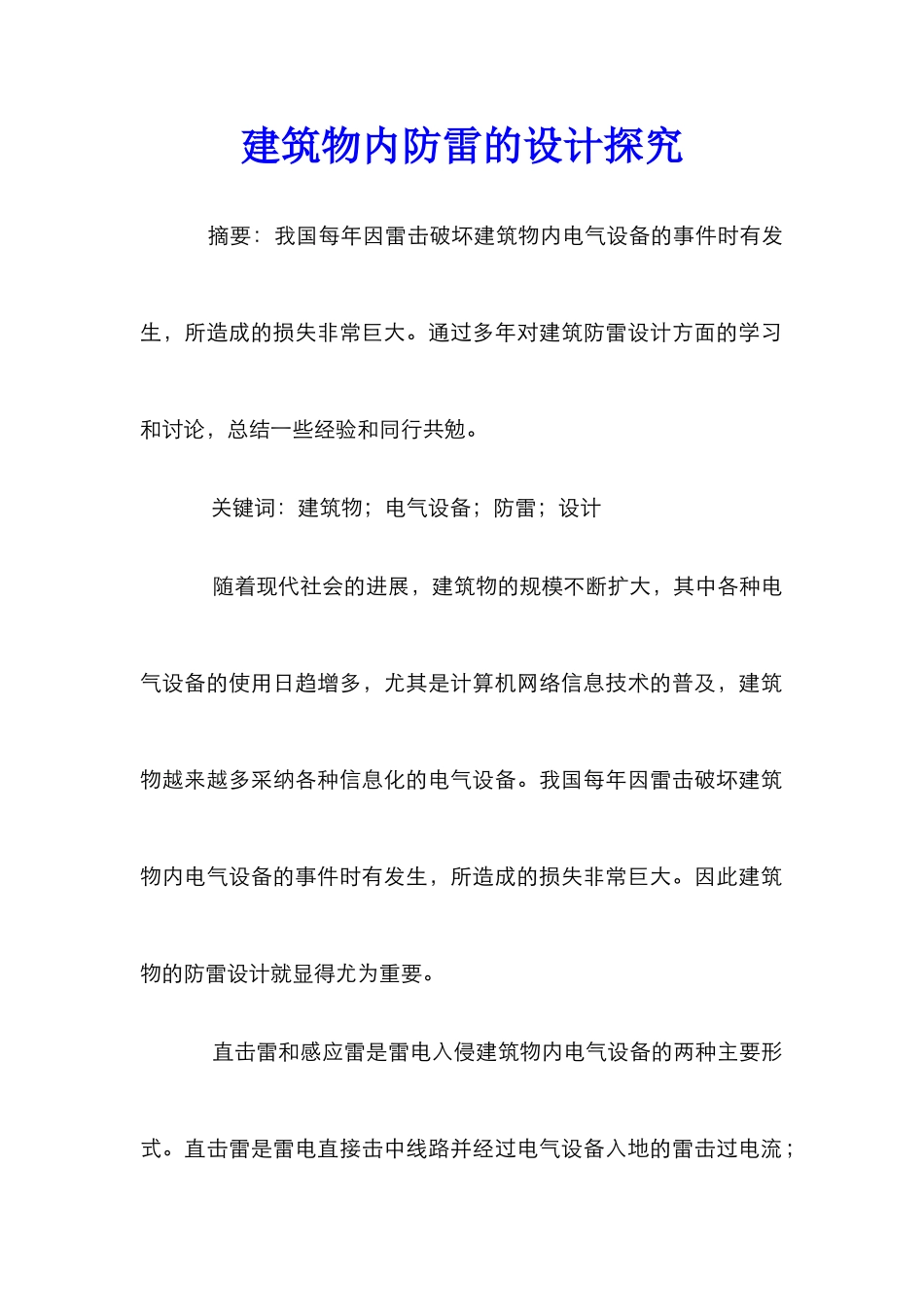

建筑物内防雷的设计探索_第1页
1/10

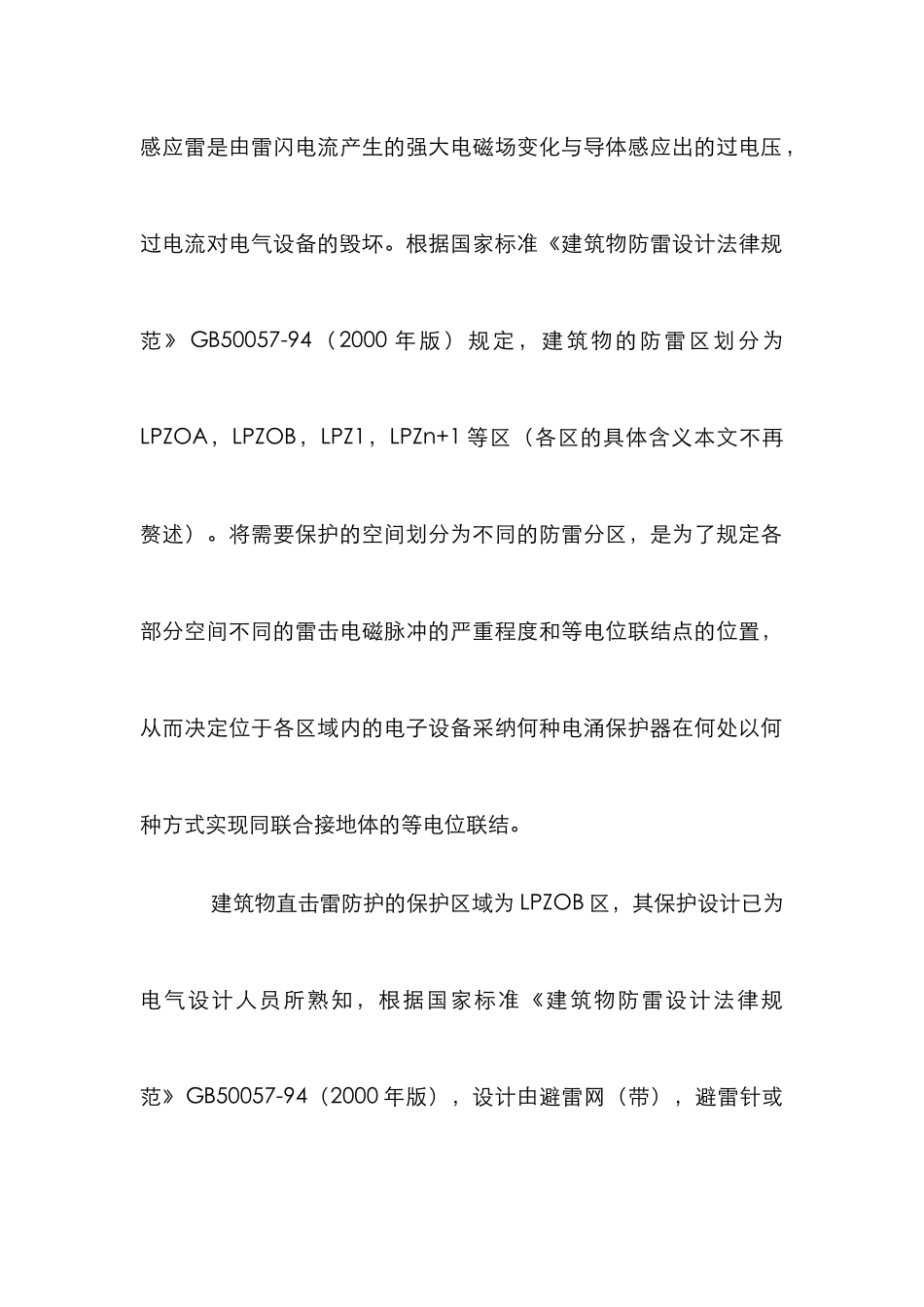

建筑物内防雷的设计探索_第2页
2/10

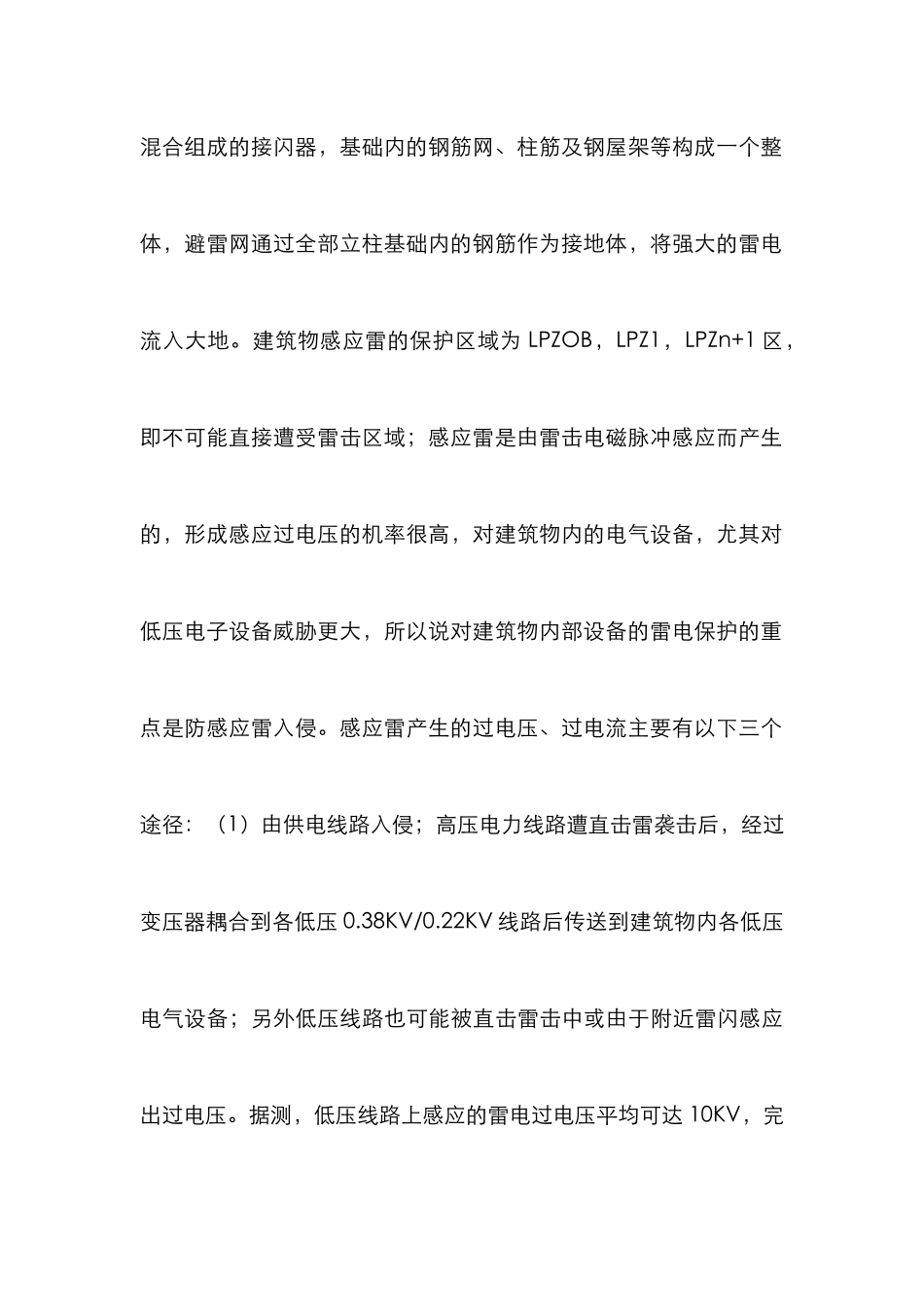

建筑物内防雷的设计探索_第3页
3/10
建筑物内防雷的设计探究 摘要:我国每年因雷击破坏建筑物内电气设备的事件时有发生,所造成的损失非常巨大。通过多年对建筑防雷设计方面的学习和讨论,总结一些经验和同行共勉。 关键词:建筑物;电气设备;防雷;设计 随着现代社会的进展,建筑物的规模不断扩大,其中各种电气设备的使用日趋增多,尤其是计算机网络信息技术的普及,建筑物越来越多采纳各种信息化的电气设备。我国每年因雷击破坏建筑物内电气设备的事件时有发生,所造成的损失非常巨大。因此建筑物的防雷设计就显得尤为重要。 直击雷和感应雷是雷电入侵建筑物内电气设备的两种主要形式。直击雷是雷电直接击中线路并经过电气设备入地的雷击过电流;感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的过电压,过电流对电气设备的毁坏。根据国家标准《建筑物防雷设计法律规范》GB50057-94(2000 年版)规定,建筑物的防雷区划分为LPZOA,LPZOB,LPZ1,LPZn+1 等区(各区的具体含义本文不再赘述)。将需要保护的空间划分为不同的防雷分区,是为了规定各部分空间不同的雷击电磁脉冲的严重程度和等电位联结点的位置,从而决定位于各区域内的电子设备采纳何种电涌保护器在何处以何种方式实现同联合接地体的等电位联结。 建筑物直击雷防护的保护区域为 LPZOB 区,其保护设计已为电气设计人员所熟知,根据国家标准《建筑物防雷设计法律规范》GB50057-94(2000 年版),设计由避雷网(带),避雷针或混合组成的接闪器,基础内的钢筋网、柱筋及钢屋架等构成一个整体,避雷网通过全部立柱基础内的钢筋作为接地体,将强大的雷电流入大地。建筑物感应雷的保护区域为 LPZOB,LPZ1,LPZn+1 区,即不可能直接遭受雷击区域;感应雷是由雷击电磁脉冲感应而产生的,形成感应过电压的机率很高,对建筑物内的电气设备,尤其对低压电子设备威胁更大,所以说对建筑物内部设备的雷电保护的重点是防感应雷入侵。感应雷产生的过电压、过电流主要有以下三个途径:(1)由供电线路入侵;高压电力线路遭直击雷袭击后,经过变压器耦合到各低压 0.38KV/0.22KV 线路后传送到建筑物内各低压电气设备;另外低压线路也可能被直击雷击中或由于附近雷闪感应出过电压。据测,低压线路上感应的雷电过电压平均可达 10KV,完全可以击坏各种电气设备,尤其是电子信息设备。(2)由建筑物内信息线路入侵;可分为三种情况:①当地面突出物遭受直击雷时,强雷电压将邻近土壤击穿,雷电流直接入侵到电缆外皮,进...
