开关电源的可靠性热设计说明

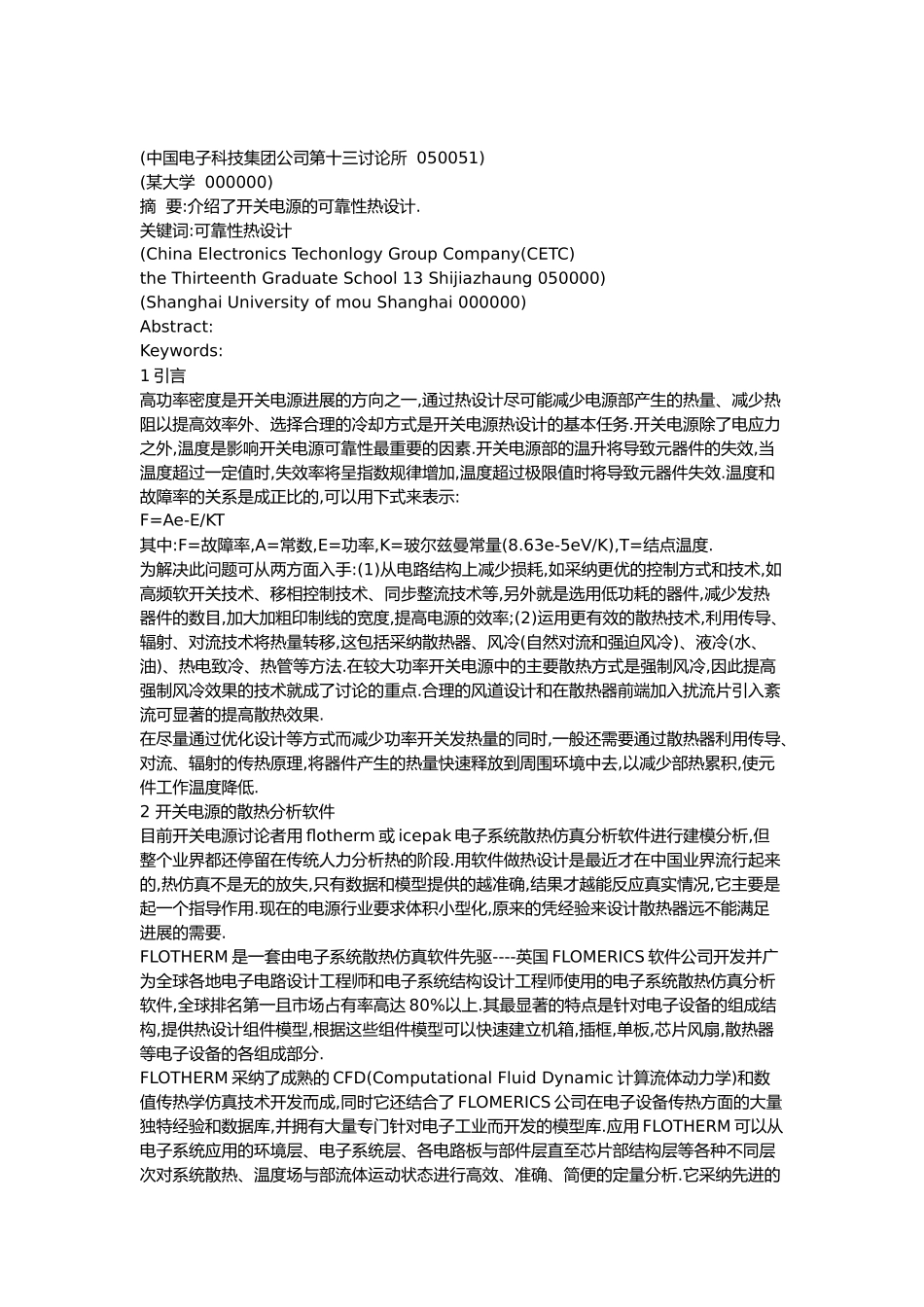

开关电源的可靠性热设计说明_第1页
1/20
开关电源的可靠性热设计说明_第2页
2/20
开关电源的可靠性热设计说明_第3页
3/20
开关电源的可靠性热设计目录1.引言2.开关电源的散热分析软件3.散热设计的一些基本原则4.印制电路板版的热设计5.电子芯片的热设计6.PCB 表面贴装电源器件的散热设计7.强迫风冷散热方式的分析8.风扇的选择9.铝合金型材电子散热器的应用10.高频变压器和电抗器的热设计11.高频功率开关器件和二极管的热设计12.模块电源的热设计13.柔性导热垫在电力电子上应用14.自立式功率封装的热设计15.径向引线的二极管的热设计16.铝电解电容的热设计17.整流桥在不同散热方式下的散热分析18.液体(水)冷散热方式的分析19.热管技术20.蒸发冷却21.电子设备热控制理论基础22.电子设备的自然冷却23.电子设备的强迫空气冷却24.电子设备的液体冷却25.冷板设计26.电子设备的蒸发冷却27.热电致冷器28.热管29.电子设备热测试技术30.热传导的基础理论与界面材料测试方法31.关于电源模块散热设计32.材料导热系数列表33.电子产品的热设计方法(一)34.电子产品的热设计方法(二)35.电子产品的热设计方法(三)36.软性硅胶导热绝缘垫的应用37.德国产 PAPST 直流风扇开关电源的可靠性热设计(中国电子科技集团公司第十三讨论所 050051)(某大学 000000)摘 要:介绍了开关电源的可靠性热设计.关键词:可靠性热设计(China Electronics Techonlogy Group Company(CETC)the Thirteenth Graduate School 13 Shijiazhaung 050000)(Shanghai University of mou Shanghai 000000)Abstract:Keywords:1 引言高功率密度是开关电源进展的方向之一,通过热设计尽可能减少电源部产生的热量、减少热阻以提高效率外、选择合理的冷却方式是开关电源热设计的基本任务.开关电源除了电应力之外,温度是影响开关电源可靠性最重要的因素.开关电源部的温升将导致元器件的失效,当温度超过一定值时,失效率将呈指数规律增加,温度超过极限值时将导致元器件失效.温度和故障率的关系是成正比的,可以用下式来表示:F=Ae-E/KT其中:F=故障率,A=常数,E=功率,K=玻尔兹曼常量(8.63e-5eV/K),T=结点温度.为解决此问题可从两方面入手:(1)从电路结构上减少损耗,如采纳更优的控制方式和技术,如高频软开关技术、移相控制技术、同步整流技术等,另外就是选用低功耗的器件,减少发热器件的数目,加大加粗印制线的宽度,提高电源的效率;(2)运用更有效的散热技术,利用传导、辐射、对流技术将热量转移,这包括采纳散热器、风冷(自然对流和强迫风冷)、液冷(水、油)、热电致冷、热管等方法.在较大功率开关电源中的主要散热方式是...
