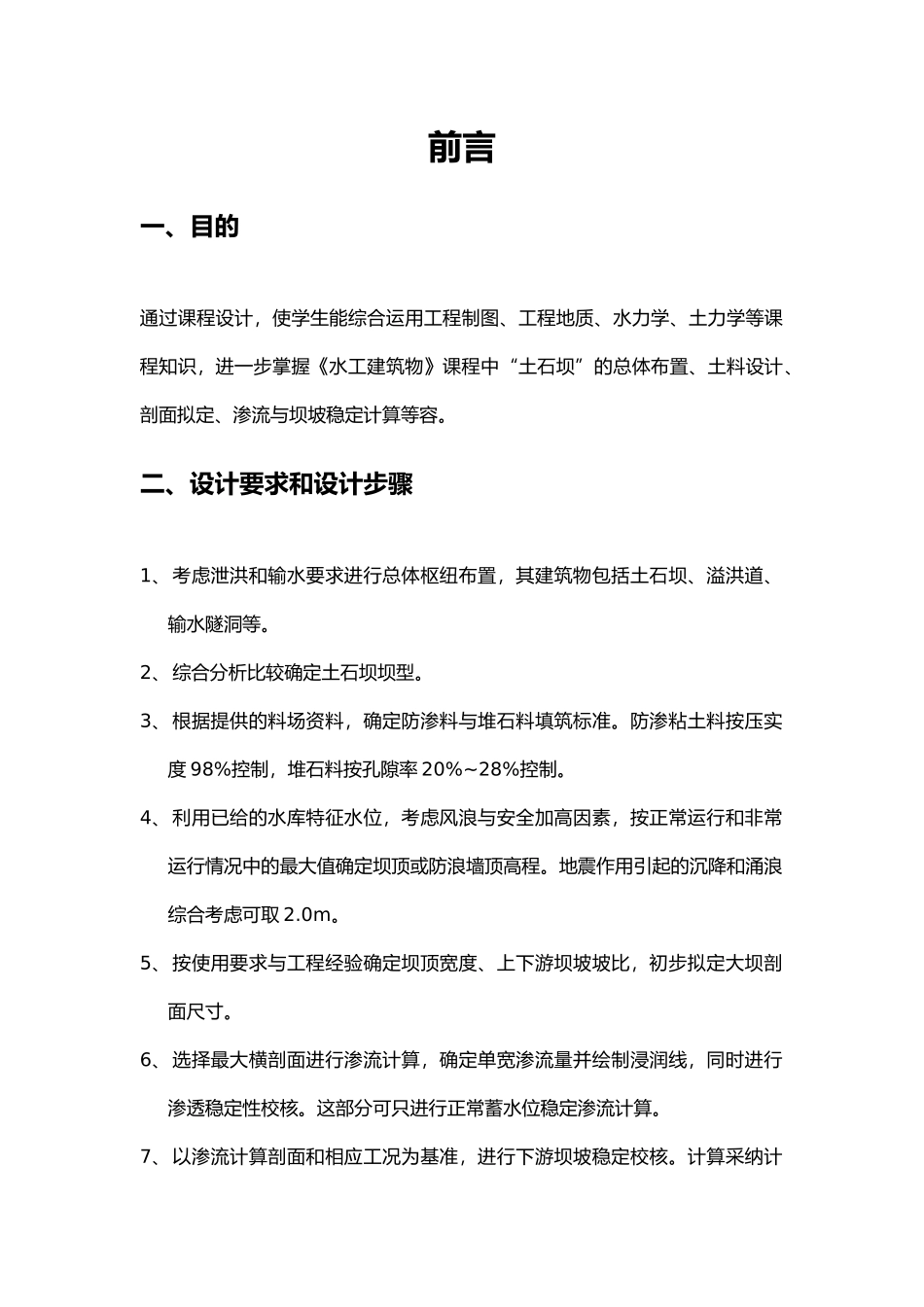

《水工建筑物》课程设计土石坝设计指导书 专业：水利水电工程 ： 宇 学号：7 班级：水电 123 班 指导老师:红宣日期:2024 年 1 月 15 号前言一、目的通过课程设计，使学生能综合运用工程制图、工程地质、水力学、土力学等课程知识，进一步掌握《水工建筑物》课程中“土石坝”的总体布置、土料设计、剖面拟定、渗流与坝坡稳定计算等容。二、设计要求和设计步骤1、考虑泄洪和输水要求进行总体枢纽布置，其建筑物包括土石坝、溢洪道、输水隧洞等。2、综合分析比较确定土石坝坝型。3、根据提供的料场资料，确定防渗料与堆石料填筑标准。防渗粘土料按压实度 98%控制，堆石料按孔隙率 20%~28%控制。4、利用已给的水库特征水位，考虑风浪与安全加高因素，按正常运行和非常运行情况中的最大值确定坝顶或防浪墙顶高程。地震作用引起的沉降和涌浪综合考虑可取 2.0m。5、按使用要求与工程经验确定坝顶宽度、上下游坝坡坡比，初步拟定大坝剖面尺寸。6、选择最大横剖面进行渗流计算，确定单宽渗流量并绘制浸润线，同时进行渗透稳定性校核。这部分可只进行正常蓄水位稳定渗流计算。7、以渗流计算剖面和相应工况为基准，进行下游坝坡稳定校核。计算采纳计与条块间作用力的简化毕肖普法，抗剪强度指标教材中有关表格选用。注意：为计算简便，堆石料强度指标不需按非线性强度包线修正；下游可按无水情况考虑。8、进行细部构造设计：坝顶、护坡、反滤过渡层。9、坝基防渗处理，帷幕灌浆深度与灌浆孔距、排距确定。10、由于设计时间有限，初拟尺寸无论合适与否，均不需再做调整。但要对结果加以评述（论证）。摘要通过课程设计，使学生能综合运用工程制图、工程地质、水力学、土力学等课程知识，进一步掌握《水工建筑物》课程中“土石坝”的总体布置、土料设计、剖面拟定、渗流与坝坡稳定计算等容。考虑泄洪和输水要求进行总体枢纽布置，其建筑物包括土石坝、溢洪道、输水隧洞等。综合分析比较确定土石坝坝型。根据提供的料场资料，确定防渗料与堆石料填筑标准。利用已给的水库特征水位，考虑风浪与安全加高因素，按正常运行和非常运行情况中的最大值确定坝顶或防浪墙顶高程。地震作用引起的沉降和涌浪综合考虑可取 2.0m。按使用要求与工程经验确定坝顶宽度、上下游坝坡坡比，初步拟定大坝剖面尺寸。选择最大横剖面进行渗流计算，确定单宽渗流量并绘制浸润线，同时进行渗透稳定性校核。以渗流计算剖面和相应工况为基准，进行下游坝坡稳定校核。进行细...
