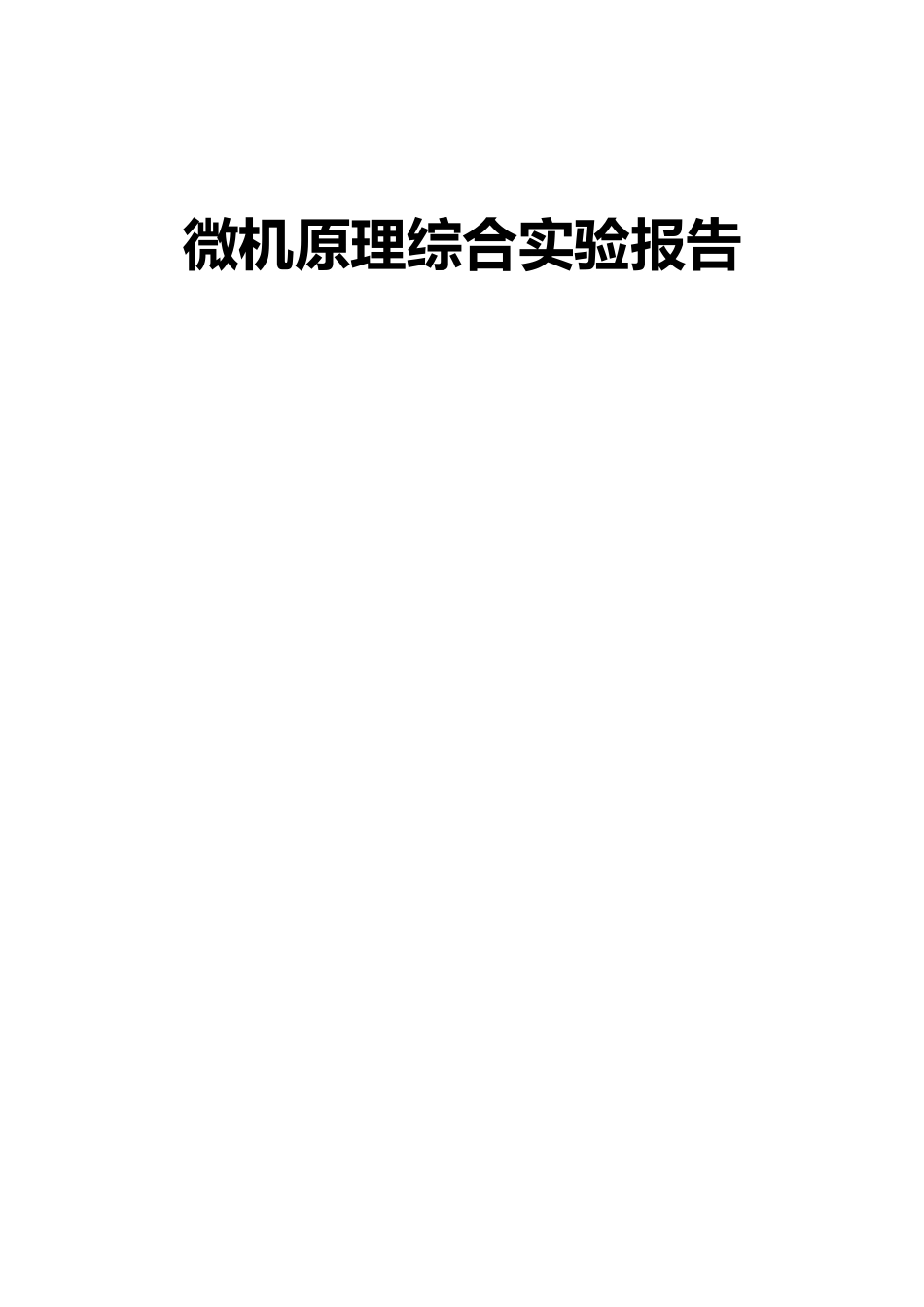

微机原理综合实验报告

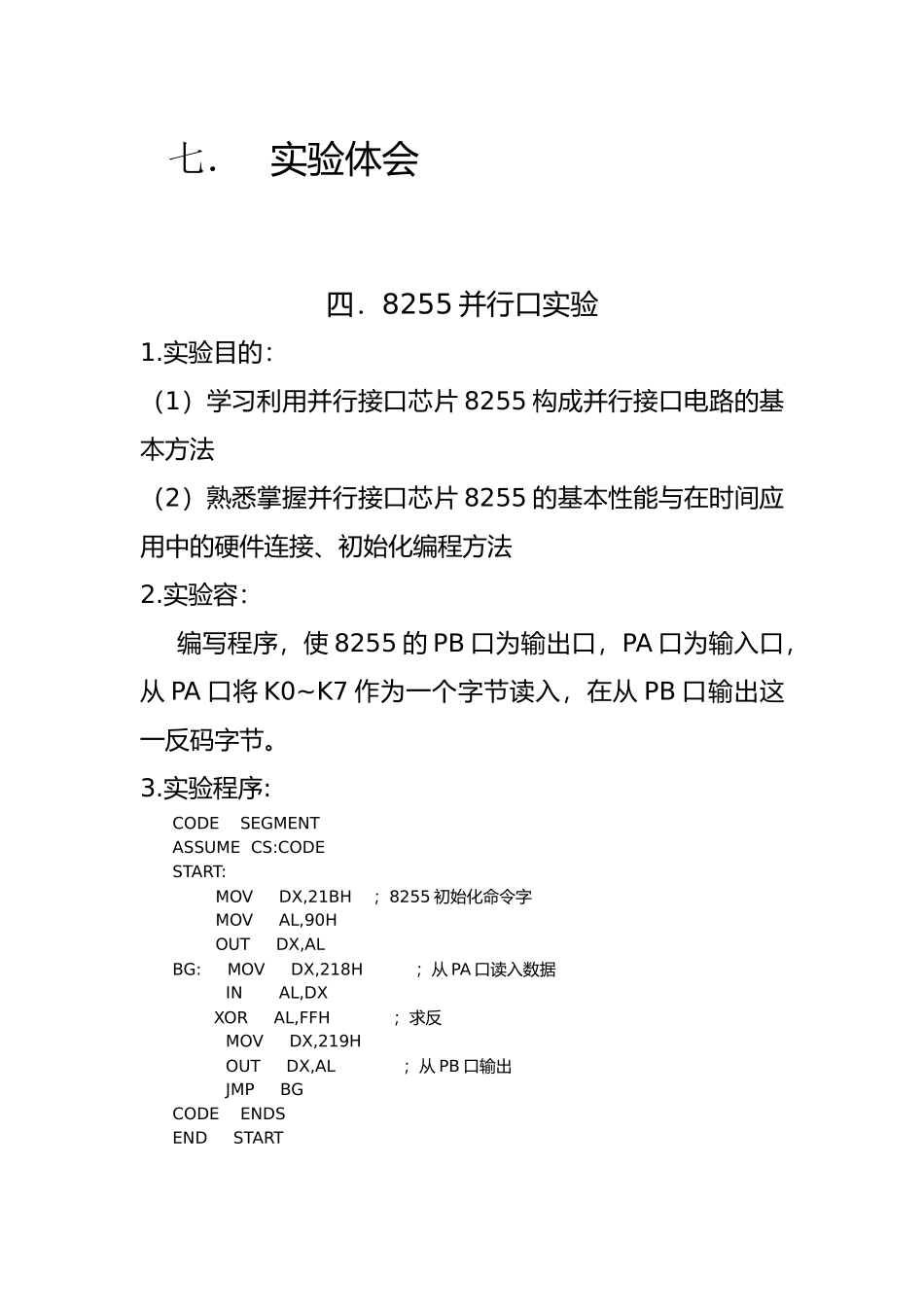

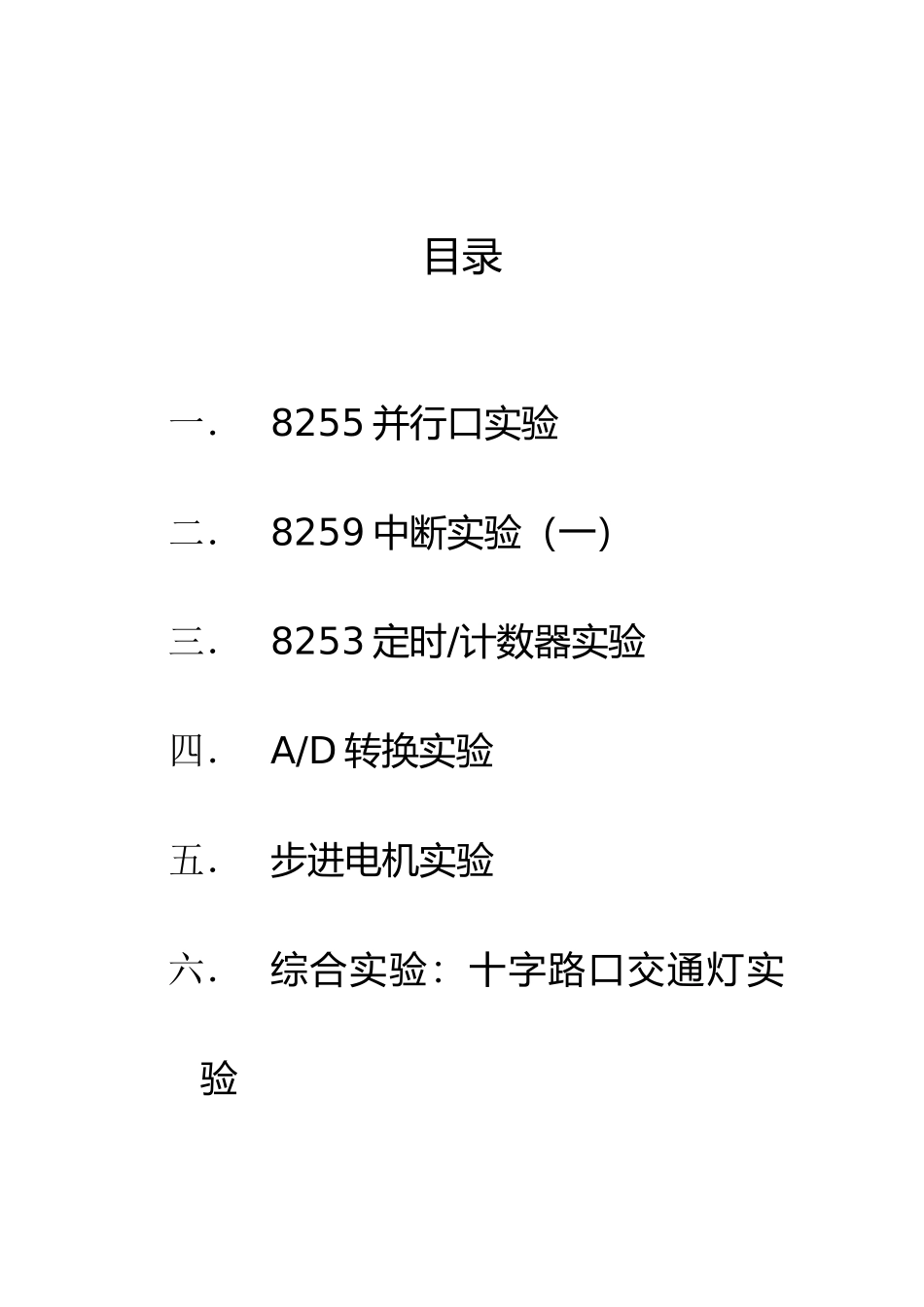

微机原理综合实验报告目录一． 8255 并行口实验二． 8259 中断实验（一）三． 8253 定时/计数器实验四． A/D 转换实验五． 步进电机实验六． 综合实验：十字路口交通灯实验七． 实验体会四．8255 并行口实验1.实验目的：（1）学习利用并行接口芯片 8255 构成并行接口电路的基本方法（2）熟悉掌握并行接口芯片 8255 的基本性能与在时间应用中的硬件连接、初始化编程方法2.实验容：编写程序，使 8255 的 PB 口为输出口，PA 口为输入口，从 PA 口将 K0~K7 作为一个字节读入，在从 PB 口输出这一反码字节。3.实验程序:CODE SEGMENTASSUME CS:CODESTART: MOV DX,21BH ；8255 初始化命令字 MOV AL,90H OUT DX,ALBG: MOV DX,218H ；从 PA 口读入数据 IN AL,DX XOR AL,FFH ；求反 MOV DX,219H OUT DX,AL ；从 PB 口输出 JMP BGCODE ENDSEND START4.实验框图5. 实验电路图6.实验方法说明通过 8255 控制字设定 PA 口为输入口，PB 口为数据输出口，读取 PA 口的数值并通过求反指令将数据取反后，经由 PB 口输出。8259 中断实验（一）1.实验目的：（1）了解 PC 机的中断结构与 8259 中断控制器的初始化（2）熟悉 8259 中断控制器的工作原理和硬件连线方法（3）了解 8259 的应用和硬件编程方法了解 8259 中断屏蔽2.实验容：编写中断实验程序，主程序使 8255 的ＰＢ口为输出口，输出 0FFH，L0~L7 指示灯全亮，中断服务程序从 PB 口输出 0FFH，L0~L3 亮，L4~L7 灭，并延时一段时间后返回主程序。3.实验程序INT0 EQU 220hINT1 EQU 221hP8255B EQU 219HP8255K EQU 21BHSTACK SEGMENTSTA DB 50 DUP(?)TOPEQULENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:STACKSTART: CLI MOV AX,TOP MOV SP,AX PUSH DS MOV AX,0000H;定义 IRQ0 中断 MOV DS,AX MOV AX,OFFSET IRQ0 ADD AX,0000H MOV SI,20H MOV [SI],AX MOV AX,CS MOV SI,22H MOV [SI],AX POP DS MOV AL,13H ；对 8259 进行初始化 ICW1 MOV DX,INT0 OUT DX,AL MOV AL,8 ；对 8259 进行初始化 ICW2 MOV DX,INT1 OUT DX,AL MOV CX,0FFFFH LOOP $ MOV AL,9 ；对 8259 进行初始化 ICW4 MOV DX,INT1 OUT DX,AL MOV CX,0FFFFH LOOP $ MOV DX,INT1 MOV AL,0FEH ；对 8259 进行初始化 OCW1 OUT DX,AL MOV CX,0FFFFH LOOP...
