微机原理实验四报告

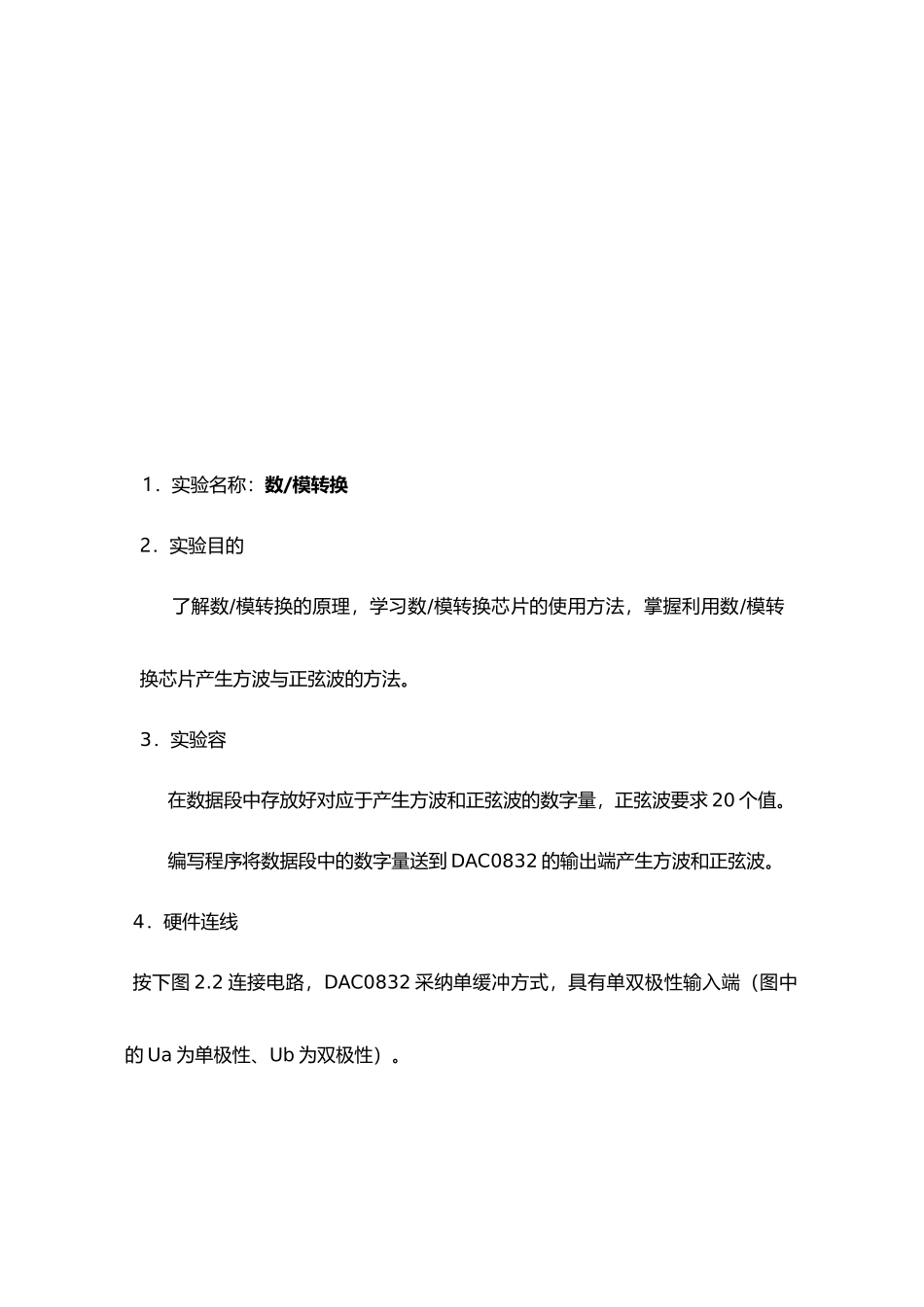

微机原理与接口技术实验报告数/模转换1．实验名称：数/模转换2．实验目的了解数/模转换的原理，学习数/模转换芯片的使用方法，掌握利用数/模转换芯片产生方波与正弦波的方法。3．实验容在数据段中存放好对应于产生方波和正弦波的数字量，正弦波要求 20 个值。编写程序将数据段中的数字量送到 DAC0832 的输出端产生方波和正弦波。4．硬件连线按下图 2.2 连接电路，DAC0832 采纳单缓冲方式，具有单双极性输入端（图中的 Ua 为单极性、Ub 为双极性）。图 2.2 数/模转换电路连线图连线为：CS ——290H～297H，5.程序流程图（1）产生方波开始堆栈段码段（2）产生正弦波数字量 0 写入 DAC0832，进行 D/A 转换键盘输入任意一个字符CX=0?结束实验箱地址转换为系统分配的的地址数字量 0FFH 写入 DAC0832，进行 D/A 转换退出程序是否键盘输入任意一个字符CX=10，循环 10 次6.实验程序（1）产生方波STACK SEGMENT STACKDW 100 DUP(?)STACK ENDSCODESEGMENTASSUME CS:CODE, SS:STACKMAINPROC MOV DX, 290HMOV CX,10NEXT: MOV AL, 0OUT DX, ALCALL KEYMOV AL, 0FFHOUT DX, AL开始堆栈段数据段数字量写入 DAC0832，进行 D/A 转换用三用表测量电压结束实验箱地址转换为系统分配的的地址完成一个周期的测量退出程序码段CALL KEYLOOP NEXTMOV AH, 4CHINT 21HMAINENDP；KEYPROCPUSH AXMOV AH,1 INT 21HPOP AXRETDELAY ENDPCODEENDSEND MAIN（2）产生正弦波STACK SEGMENT STACKDW 100 DUP（？）STACK ENDSDATASEGMENTVALDB 128,168,203,232,250,255,250,232,203,168,128,88,53,24,6,0,6,24,53,88DATAENDSCODESEGMENTASSUME CS:CODE,DS:DATA,SS:STACKMAINPROCMOV AX，DATAMOV DS，AXNEXT2：MOV DX，290HMOV SI，OFFSET VALMOV CX，20NEXT1：MOV AL，[SI]OUT DX，ALINC SI MOV AH,1 INT 21HLOOP NEXT1 MOV AH，4CH INT 21HMAINENDPCODEENDSEND MAIN7.实验截图：EXCEL 画图：-5-4.5-4-3.5-3-2.5-2-1.5-1-0.500.502468虚拟示波器画图：EXCEL 画图：-6-4-2024605101520虚拟示波器画图：8.实验结论：运行程序，用三用表测量输出端电压，记录下后，利用虚拟示波器画出图像。9.实验感想：通过此次实验，我对数/模转换有了进一步的理解。同时还掌握了利用DAC0832 输出方波和正弦波的编程方法。
