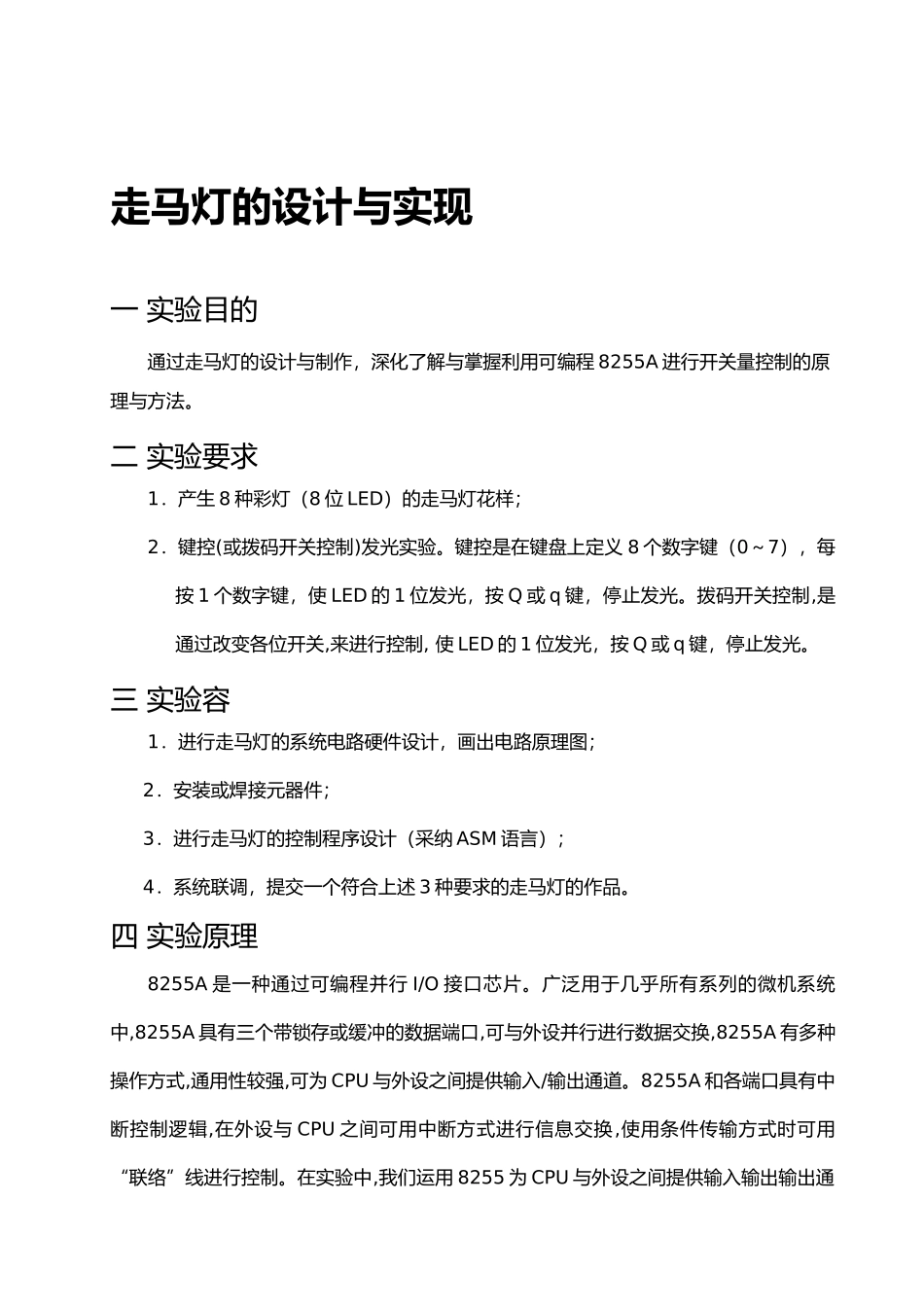

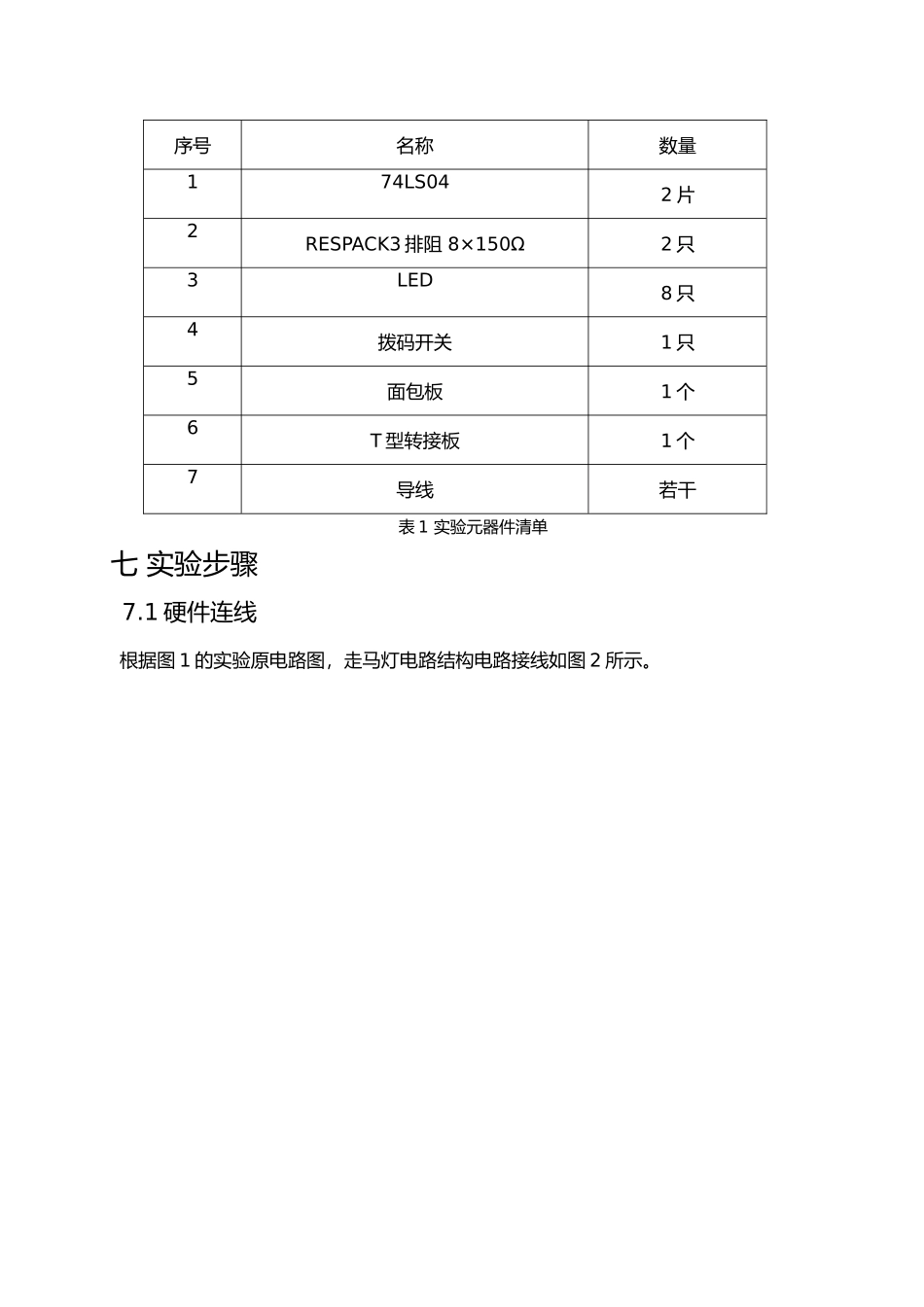

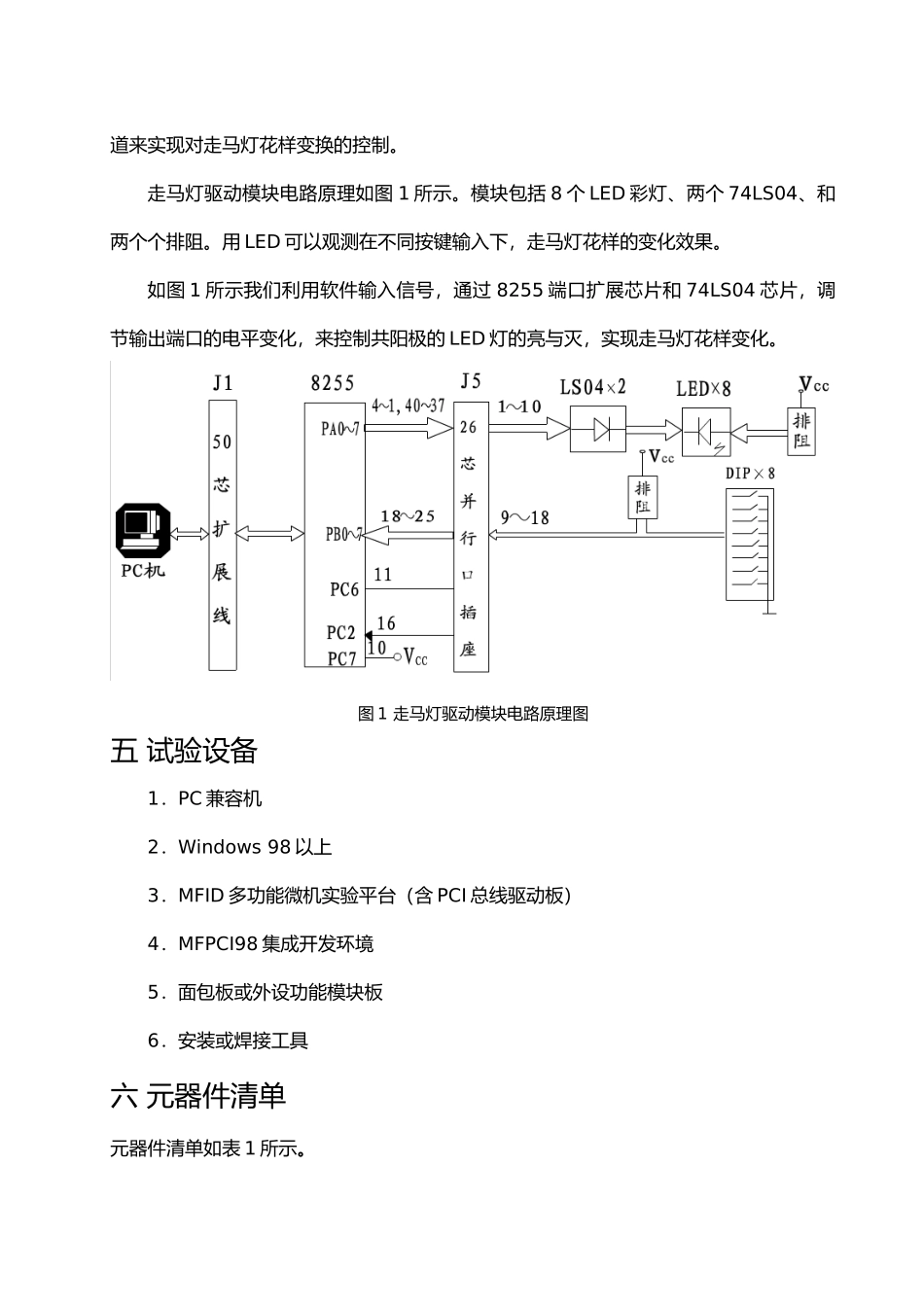

走马灯的设计与实现一 实验目的通过走马灯的设计与制作,深化了解与掌握利用可编程 8255A 进行开关量控制的原理与方法。二 实验要求1.产生 8 种彩灯(8 位 LED)的走马灯花样;2.键控(或拨码开关控制)发光实验。键控是在键盘上定义 8 个数字键(0~7),每按 1 个数字键,使 LED 的 1 位发光,按 Q 或 q 键,停止发光。拨码开关控制,是通过改变各位开关,来进行控制, 使 LED 的 1 位发光,按 Q 或 q 键,停止发光。三 实验容1.进行走马灯的系统电路硬件设计,画出电路原理图;2.安装或焊接元器件;3.进行走马灯的控制程序设计(采纳 ASM 语言);4.系统联调,提交一个符合上述 3 种要求的走马灯的作品。四 实验原理8255A 是一种通过可编程并行 I/O 接口芯片。广泛用于几乎所有系列的微机系统中,8255A 具有三个带锁存或缓冲的数据端口,可与外设并行进行数据交换,8255A 有多种操作方式,通用性较强,可为 CPU 与外设之间提供输入/输出通道。8255A 和各端口具有中断控制逻辑,在外设与 CPU 之间可用中断方式进行信息交换,使用条件传输方式时可用“联络”线进行控制。在实验中,我们运用 8255 为 CPU 与外设之间提供输入输出输出通道来实现对走马灯花样变换的控制。走马灯驱动模块电路原理如图 1 所示。模块包括 8 个 LED 彩灯、两个 74LS04、和两个个排阻。用 LED 可以观测在不同按键输入下,走马灯花样的变化效果。如图 1 所示我们利用软件输入信号,通过 8255 端口扩展芯片和 74LS04 芯片,调节输出端口的电平变化,来控制共阳极的 LED 灯的亮与灭,实现走马灯花样变化。图 1 走马灯驱动模块电路原理图五 试验设备1.PC 兼容机2.Windows 98 以上3.MFID 多功能微机实验平台(含 PCI 总线驱动板)4.MFPCI98 集成开发环境5.面包板或外设功能模块板6.安装或焊接工具六 元器件清单元器件清单如表 1 所示。序号名称数量174LS042 片2RESPACK3 排阻 8×150Ω2 只3LED8 只4拨码开关1 只5面包板1 个6T 型转接板1 个7导线若干表 1 实验元器件清单七 实验步骤7.1 硬件连线根据图 1 的实验原电路图,走马灯电路结构电路接线如图 2 所示。1044.7kVCCVCCVCCGND1SPK3.3vGND1220vf1vfGND135764821LM386AGND1S134121213101189563412L1L2L3L4L5L6L7L012345678161514131211109R1RESPACK312345678161514131211109R2RESPACK312345678161514131211109U6SW-DIP8GND1...
