微机继电保护实验报告

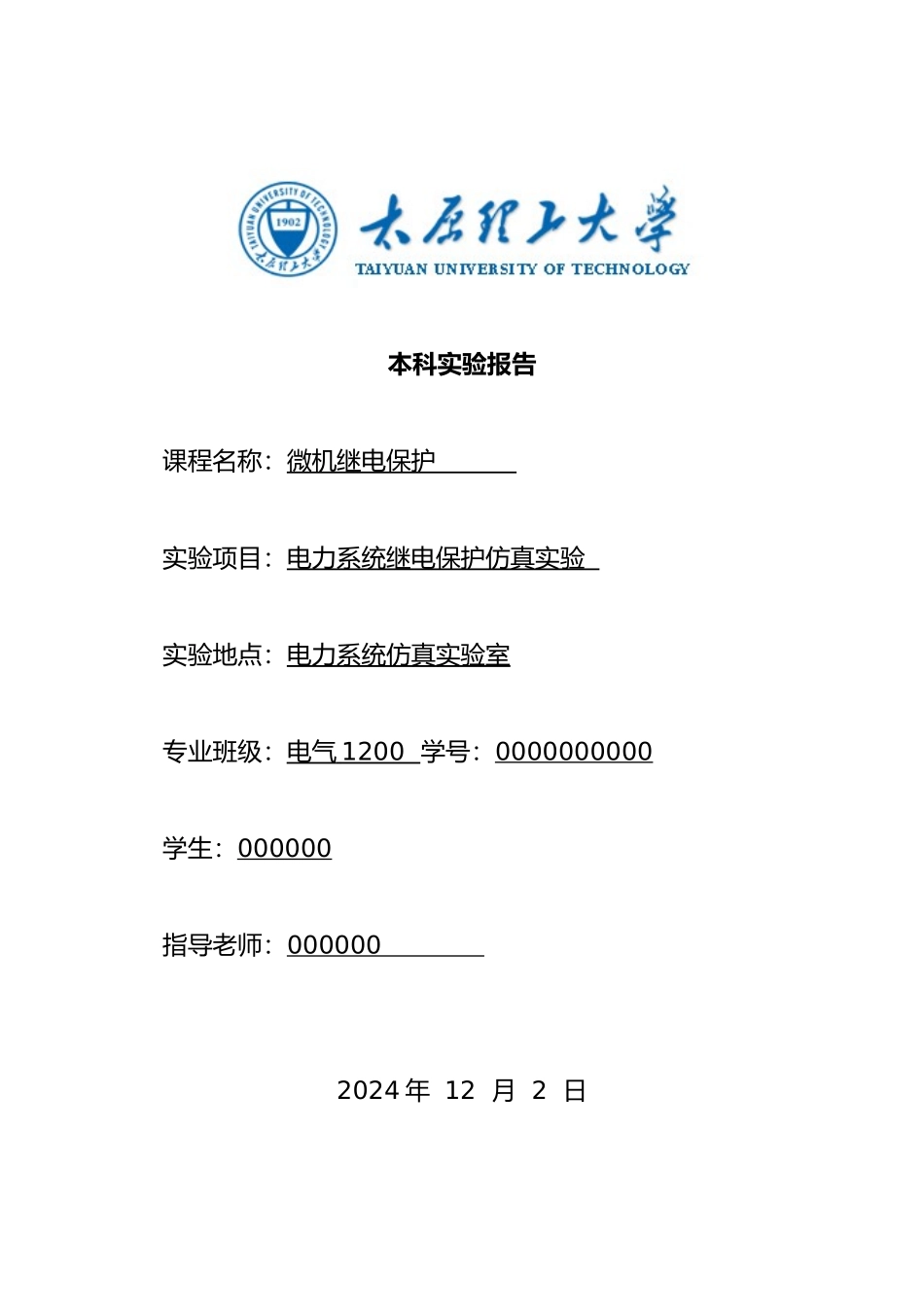

微机继电保护实验报告_第1页
1/34

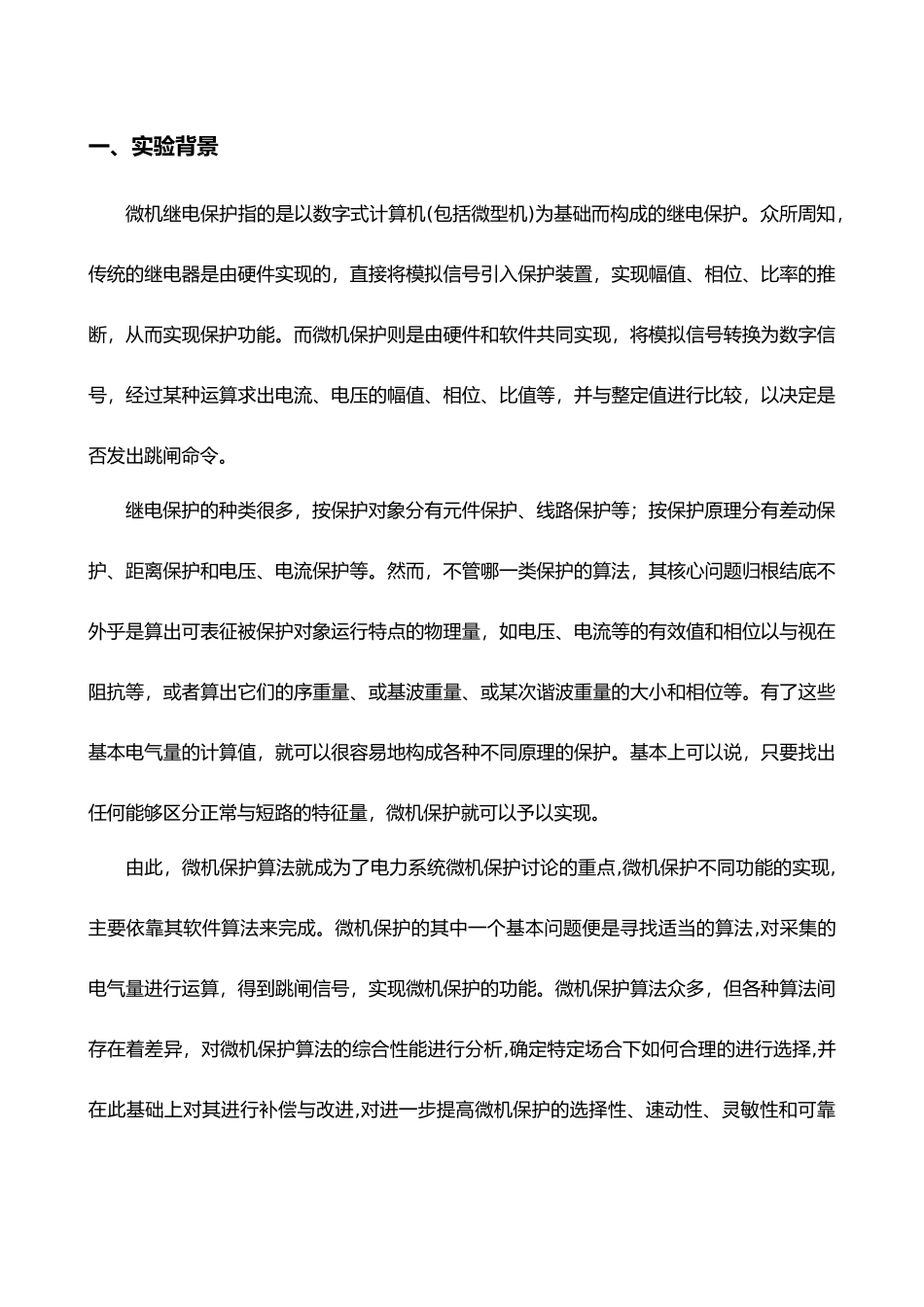

微机继电保护实验报告_第2页
2/34
微机继电保护实验报告_第3页
3/34
本科实验报告课程名称:微机继电保护 实验项目:电力系统继电保护仿真实验 实验地点:电力系统仿真实验室专业班级:电气 1200 学号:0000000000学生:000000指导老师:000000 2024 年 12 月 2 日一、实验背景微机继电保护指的是以数字式计算机(包括微型机)为基础而构成的继电保护。众所周知,传统的继电器是由硬件实现的,直接将模拟信号引入保护装置,实现幅值、相位、比率的推断,从而实现保护功能。而微机保护则是由硬件和软件共同实现,将模拟信号转换为数字信号,经过某种运算求出电流、电压的幅值、相位、比值等,并与整定值进行比较,以决定是否发出跳闸命令。继电保护的种类很多,按保护对象分有元件保护、线路保护等;按保护原理分有差动保护、距离保护和电压、电流保护等。然而,不管哪一类保护的算法,其核心问题归根结底不外乎是算出可表征被保护对象运行特点的物理量,如电压、电流等的有效值和相位以与视在阻抗等,或者算出它们的序重量、或基波重量、或某次谐波重量的大小和相位等。有了这些基本电气量的计算值,就可以很容易地构成各种不同原理的保护。基本上可以说,只要找出任何能够区分正常与短路的特征量,微机保护就可以予以实现。由此,微机保护算法就成为了电力系统微机保护讨论的重点,微机保护不同功能的实现,主要依靠其软件算法来完成。微机保护的其中一个基本问题便是寻找适当的算法,对采集的电气量进行运算,得到跳闸信号,实现微机保护的功能。微机保护算法众多,但各种算法间存在着差异,对微机保护算法的综合性能进行分析,确定特定场合下如何合理的进行选择,并在此基础上对其进行补偿与改进,对进一步提高微机保护的选择性、速动性、灵敏性和可靠性,满足电网安全稳定运行的要求具有现实指导意义。目前已提出的算法有很多种,本次实验将着重讨论基本电气量的算法,主要介绍突变量电流算法、半周期积分算法、傅里叶级数算法。二、实验目的1. 了解目前电力系统微机保护的讨论现状、进展前景以与一些电力系统微机保护装置。2. 具体分析几种典型的微机保护算法的基本原理。3. 针对线路保护的保护原理和保护配置,选择典型的电力系统模型,在 MATLAB 软件搭建仿真模型,对微机保护算法进行程序编写。4. 对仿真结果进行总结分析。三、实验容1、采纳 MATLAB 软件搭建电力系统仿真模型2、采纳 MATLAB 软件编写突变量电流算法3、采纳 MATLAB 软件编写半周积分算法4、采纳 MATLAB 软件编写傅里叶级数算...
