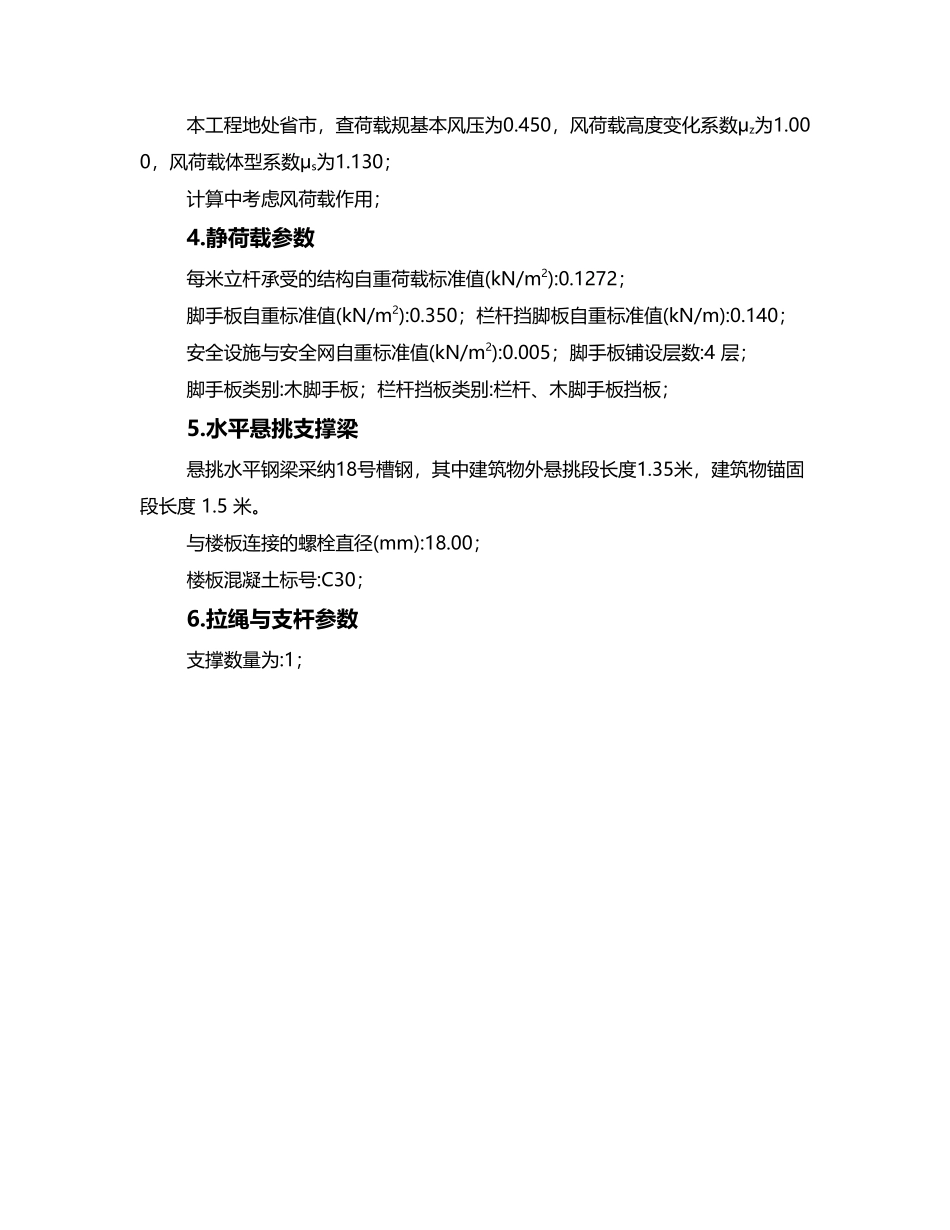

普通型钢悬挑脚手架计算书某某大厦工程;属于结构;地上0层;地下0层;建筑高度:0m;标准层层高:0m ;总建筑面积:0平方米;总工期:0天;施工单位:某某施工单位。本工程由某某房开公司投资建设,某某设计,某某堪查单位地质勘察,某某监理公司监理,某某施工单位组织施工;由章某某担任项目经理,某某担任技术负责人。型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规》(JGJ130-2001)、《建筑结构荷载规》(GB 50009-2001)、《钢结构设计规》(GB 50017-2024)等规编制。 一、参数信息:1.脚手架参数双排脚手架搭设高度为 21 米,立杆采纳单立杆;搭设尺寸为:立杆的纵距为 1.5米,立杆的横距为1米,立杆的步距为1.75 米;排架距离墙长度为0.30米;小横杆在上,搭接在大横杆上的小横杆根数为 2 根;脚手架沿墙纵向长度为 19.00 米;采纳的钢管类型为 Φ48×3.0; 横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数 1.00;连墙件布置取两步三跨,竖向间距 3.5 米,水平间距4.5 米,采纳扣件连接;连墙件连接方式为双扣件;2.活荷载参数施工均布荷载(kN/m2):2.000;脚手架用途:装修脚手架;同时施工层数:2 层;3.风荷载参数本工程地处省市,查荷载规基本风压为0.450,风荷载高度变化系数μz为1.000,风荷载体型系数μs为1.130;计算中考虑风荷载作用;4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1272;脚手板自重标准值(kN/m2):0.350;栏杆挡脚板自重标准值(kN/m):0.140;安全设施与安全网自重标准值(kN/m2):0.005;脚手板铺设层数:4 层;脚手板类别:木脚手板;栏杆挡板类别:栏杆、木脚手板挡板;5.水平悬挑支撑梁悬挑水平钢梁采纳18号槽钢,其中建筑物外悬挑段长度1.35米,建筑物锚固段长度 1.5 米。与楼板连接的螺栓直径(mm):18.00;楼板混凝土标号:C30;6.拉绳与支杆参数支撑数量为:1;钢丝绳安全系数为:8.000;钢丝绳与墙距离为(m):3.000;悬挑水平钢梁采纳钢丝绳与建筑物拉结,最里面面钢丝绳距离建筑物 1.34 m。 二、小横杆的计算:小横杆根据简支梁进行强度和挠度计算,小横杆在大横杆的上面。根据小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.033 kN/m ;脚手板的荷载标准值: P2= 0.35×1.5/3=0.175 kN/m ;活荷载标准值: Q=2×1.5/3=1 kN/m;荷载的计算值: q=1.2×0.033+1.2×0.175+1.4×1 = ...
