悬挑脚手架工字钢梁安装施工工法

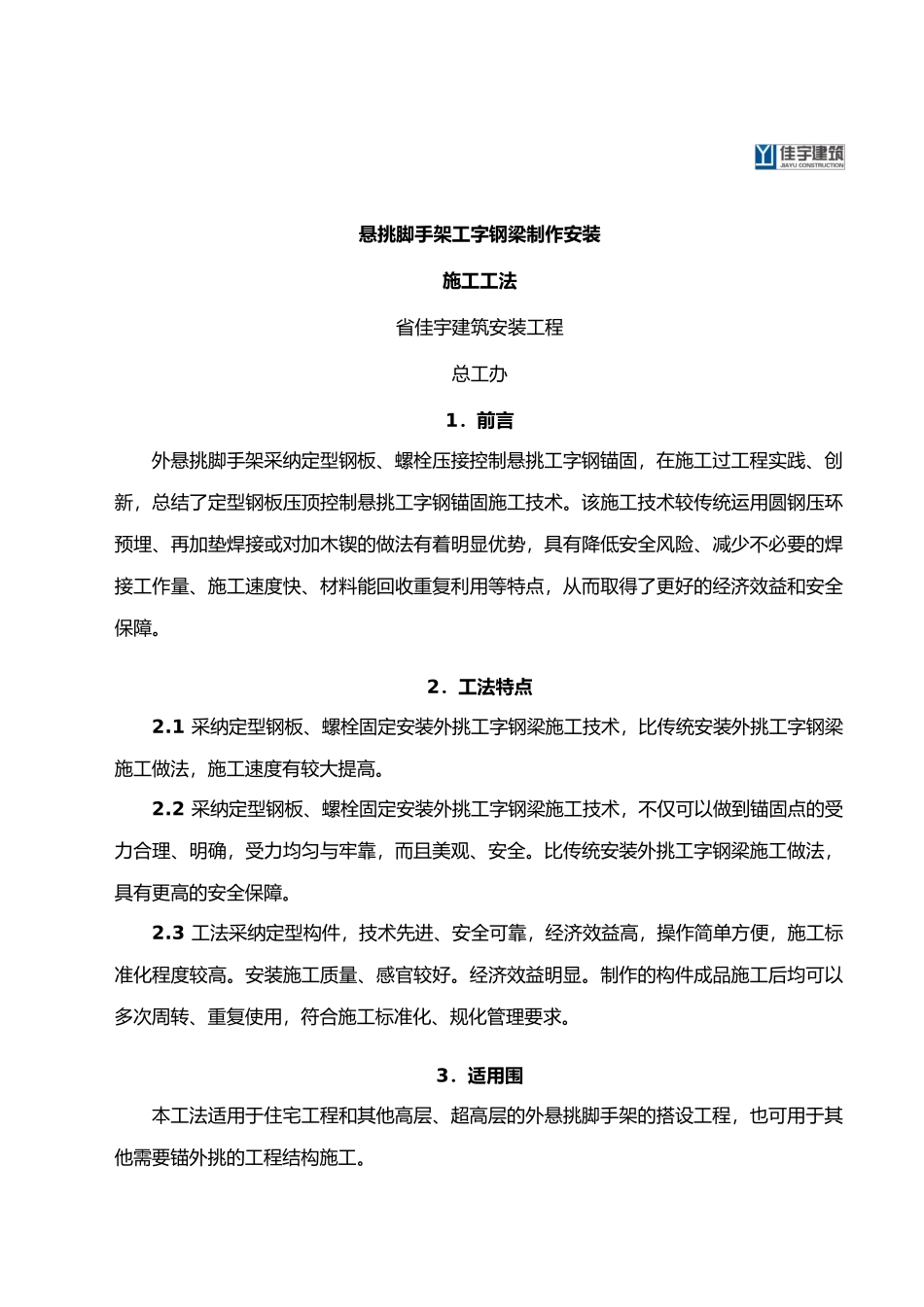

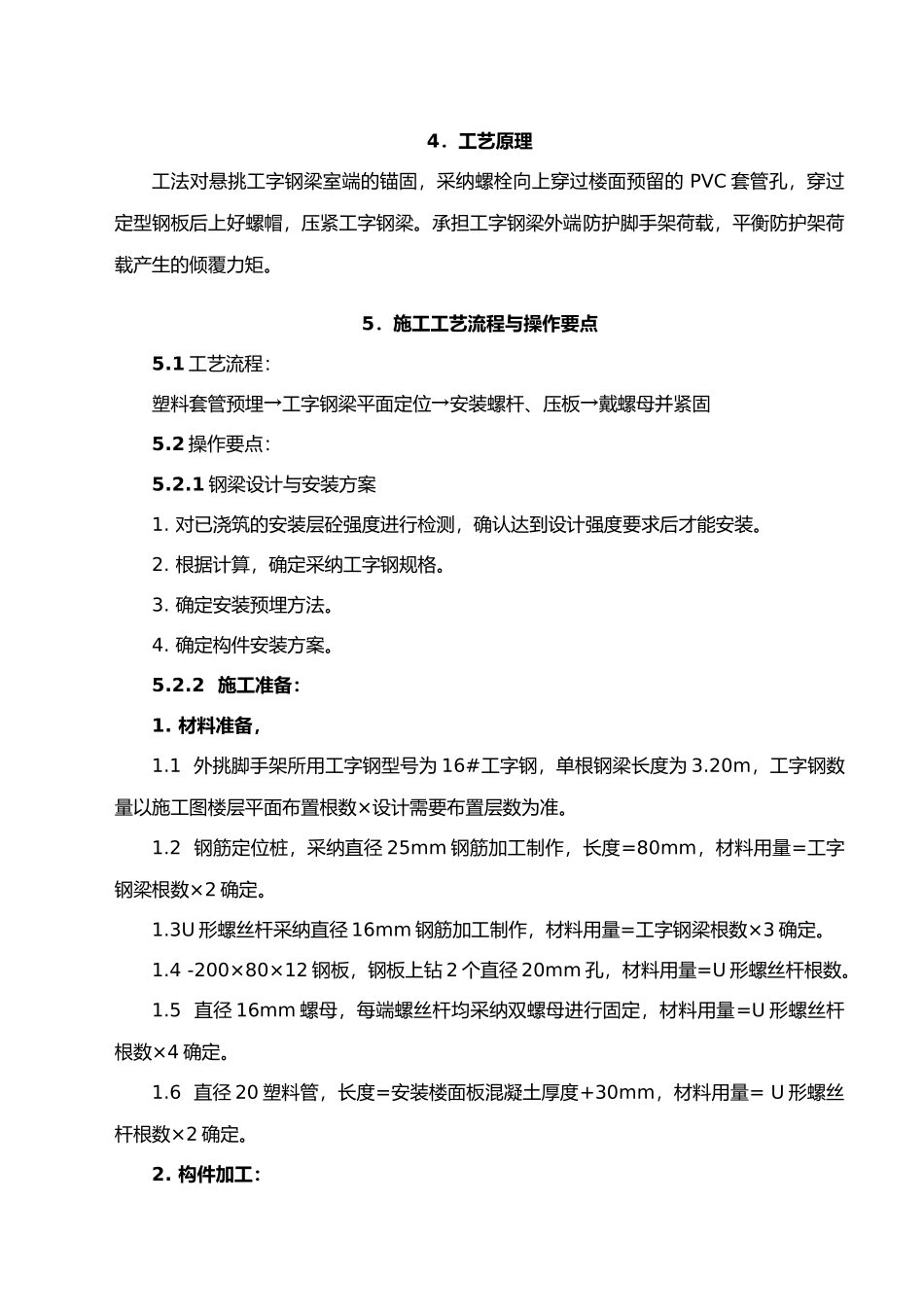

悬挑脚手架工字钢梁制作安装施工工法省佳宇建筑安装工程总工办1．前言外悬挑脚手架采纳定型钢板、螺栓压接控制悬挑工字钢锚固，在施工过工程实践、创新，总结了定型钢板压顶控制悬挑工字钢锚固施工技术。该施工技术较传统运用圆钢压环预埋、再加垫焊接或对加木锲的做法有着明显优势，具有降低安全风险、减少不必要的焊接工作量、施工速度快、材料能回收重复利用等特点，从而取得了更好的经济效益和安全保障。2．工法特点2.1 采纳定型钢板、螺栓固定安装外挑工字钢梁施工技术，比传统安装外挑工字钢梁施工做法，施工速度有较大提高。2.2 采纳定型钢板、螺栓固定安装外挑工字钢梁施工技术，不仅可以做到锚固点的受力合理、明确，受力均匀与牢靠，而且美观、安全。比传统安装外挑工字钢梁施工做法，具有更高的安全保障。2.3 工法采纳定型构件，技术先进、安全可靠，经济效益高，操作简单方便，施工标准化程度较高。安装施工质量、感官较好。经济效益明显。制作的构件成品施工后均可以多次周转、重复使用，符合施工标准化、规化管理要求。3．适用围本工法适用于住宅工程和其他高层、超高层的外悬挑脚手架的搭设工程，也可用于其他需要锚外挑的工程结构施工。4．工艺原理工法对悬挑工字钢梁室端的锚固，采纳螺栓向上穿过楼面预留的 PVC 套管孔，穿过定型钢板后上好螺帽，压紧工字钢梁。承担工字钢梁外端防护脚手架荷载，平衡防护架荷载产生的倾覆力矩。5．施工工艺流程与操作要点5.1 工艺流程：塑料套管预埋→工字钢梁平面定位→安装螺杆、压板→戴螺母并紧固5.2 操作要点：5.2.1 钢梁设计与安装方案1. 对已浇筑的安装层砼强度进行检测，确认达到设计强度要求后才能安装。2. 根据计算，确定采纳工字钢规格。3. 确定安装预埋方法。4. 确定构件安装方案。5.2.2 施工准备：1. 材料准备，1.1 外挑脚手架所用工字钢型号为 16#工字钢，单根钢梁长度为 3.20m，工字钢数量以施工图楼层平面布置根数×设计需要布置层数为准。1.2 钢筋定位桩，采纳直径 25mm 钢筋加工制作，长度=80mm，材料用量=工字钢梁根数×2 确定。1.3U 形螺丝杆采纳直径 16mm 钢筋加工制作，材料用量=工字钢梁根数×3 确定。1.4 -200×80×12 钢板，钢板上钻 2 个直径 20mm 孔，材料用量=U 形螺丝杆根数。1.5 直径 16mm 螺母，每端螺丝杆均采纳双螺母进行固定，材料用量=U 形螺丝杆根数×4 确定。1.6 直径 20 塑料管，长度=安装楼面板混凝土厚度+30mm...
