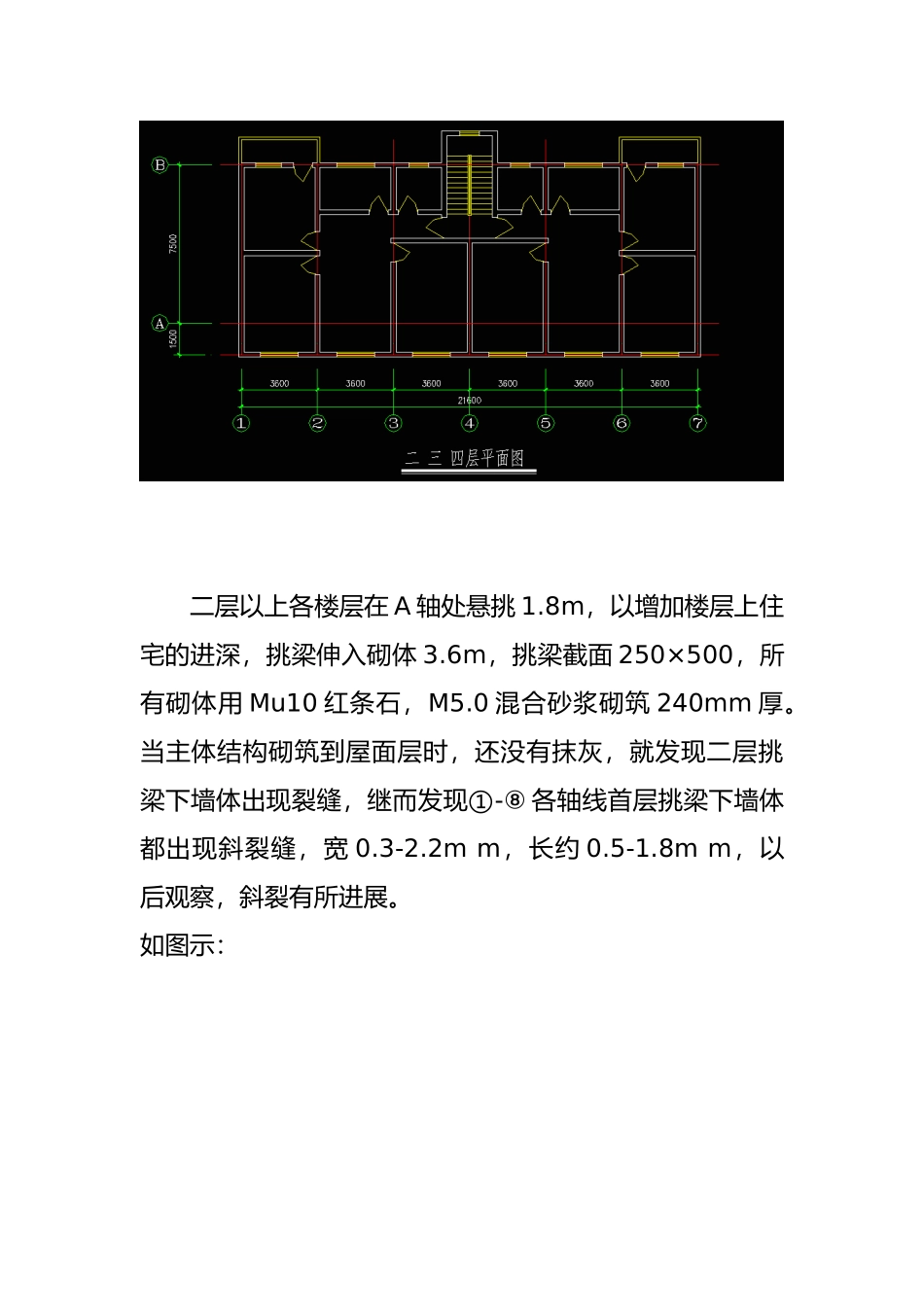

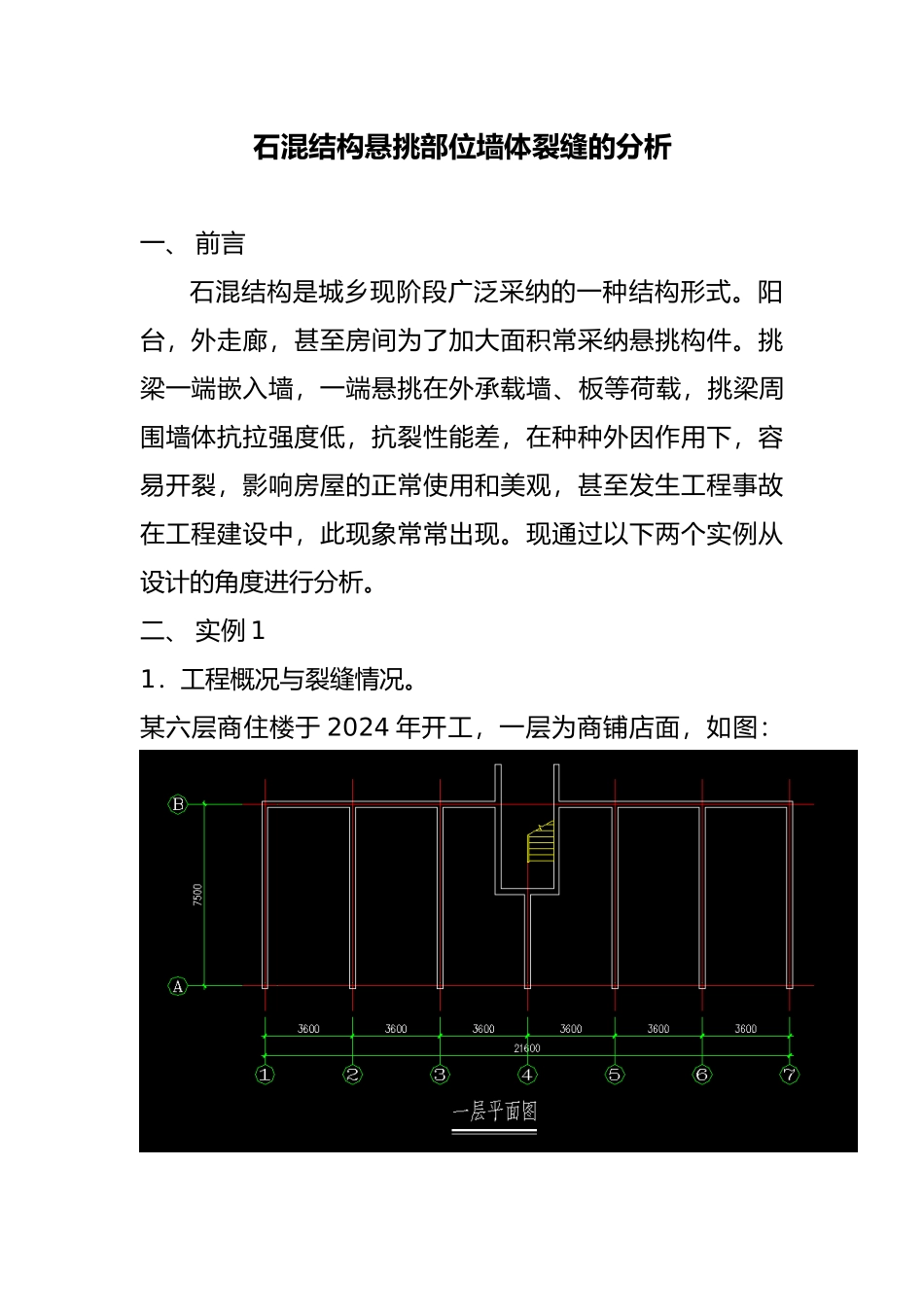

石混结构悬挑部位墙体裂缝的分析一、 前言石混结构是城乡现阶段广泛采纳的一种结构形式。阳台,外走廊,甚至房间为了加大面积常采纳悬挑构件。挑梁一端嵌入墙,一端悬挑在外承载墙、板等荷载,挑梁周围墙体抗拉强度低,抗裂性能差,在种种外因作用下,容易开裂,影响房屋的正常使用和美观,甚至发生工程事故在工程建设中,此现象常常出现。现通过以下两个实例从设计的角度进行分析。二、 实例 11.工程概况与裂缝情况。某六层商住楼于 2024 年开工,一层为商铺店面,如图:二层以上各楼层在 A 轴处悬挑 1.8m,以增加楼层上住宅的进深,挑梁伸入砌体 3.6m,挑梁截面 250×500,所有砌体用 Mu10 红条石,M5.0 混合砂浆砌筑 240mm 厚。当主体结构砌筑到屋面层时,还没有抹灰,就发现二层挑梁下墙体出现裂缝,继而发现①-⑧ 各轴线首层挑梁下墙体都出现斜裂缝,宽 0.3-2.2m m,长约 0.5-1.8m m,以后观察,斜裂有所进展。如图示:2.裂缝原因分析:(1)挑梁倾覆荷载的增加,首先在梁根部上面出现水平裂缝,同理,在挑梁尾端梁下也产生水平裂缝,随着砌体产生塑性变形,自挑梁尾端起,墙体产生斜裂缝,显 45o角沿砌体在缝向后上方进展成阶梯形。经现场检测,挑梁配筋和混凝土强度均达到设计要求。根据裂缝形态分析,墙体裂缝不是由挑梁抗倾覆不够和承载力不足引起的。(2)温度变形和材料的收缩变形也引起墙体开裂,钢筋混凝土的线膨胀系数 6c=10×10-5,红条石砌体的线膨胀系数 6m=4.5×10-5红条石砌体和钢筋混凝土梁由于一样温差而变形相差一倍墙、楼面是在室,混凝土和红条石砌体的温度条件大致一样,而且外墙也未发现裂缝。因而墙体裂缝不是温度裂缝(3)根据《砌规》,对于单层挑梁下砌体的局部受压承 载 力 按 下 式 验 算 : N1≤ŋrfA1 , 其 中 N1=2R 。 本 例R=71KN , ŋrfA1=0.7×1.25×1.5×1.2×250×400=157KN>142 KN,按一层挑梁荷载计算挑梁下砌体的局部受压承载力,是满足砌体局压承载力要求的,当建好第二层时,也并未发现二层挑梁下砌体出现裂缝。而且三、四、五层楼屋面悬挑结构都同二层。这说明,底层墙体的局部受压的荷载,不能只考虑二层,还应考虑以上层挑梁的倾覆荷载。对于多层挑梁的首层砌体的局部受压承载力计算《砌规》未提与。以上层挑梁的倾覆荷载传到二层挑梁梁下砌体,由于砌体整体性强,刚度大,墙体局部受压积增大。显然,局部受压最大部位,乃是首层挑梁下砌风光积A1...
