悬臂式挡土墙计算书

悬臂式挡土墙计算书_第1页
1/8
悬臂式挡土墙计算书_第2页
2/8
悬臂式挡土墙计算书_第3页
3/8

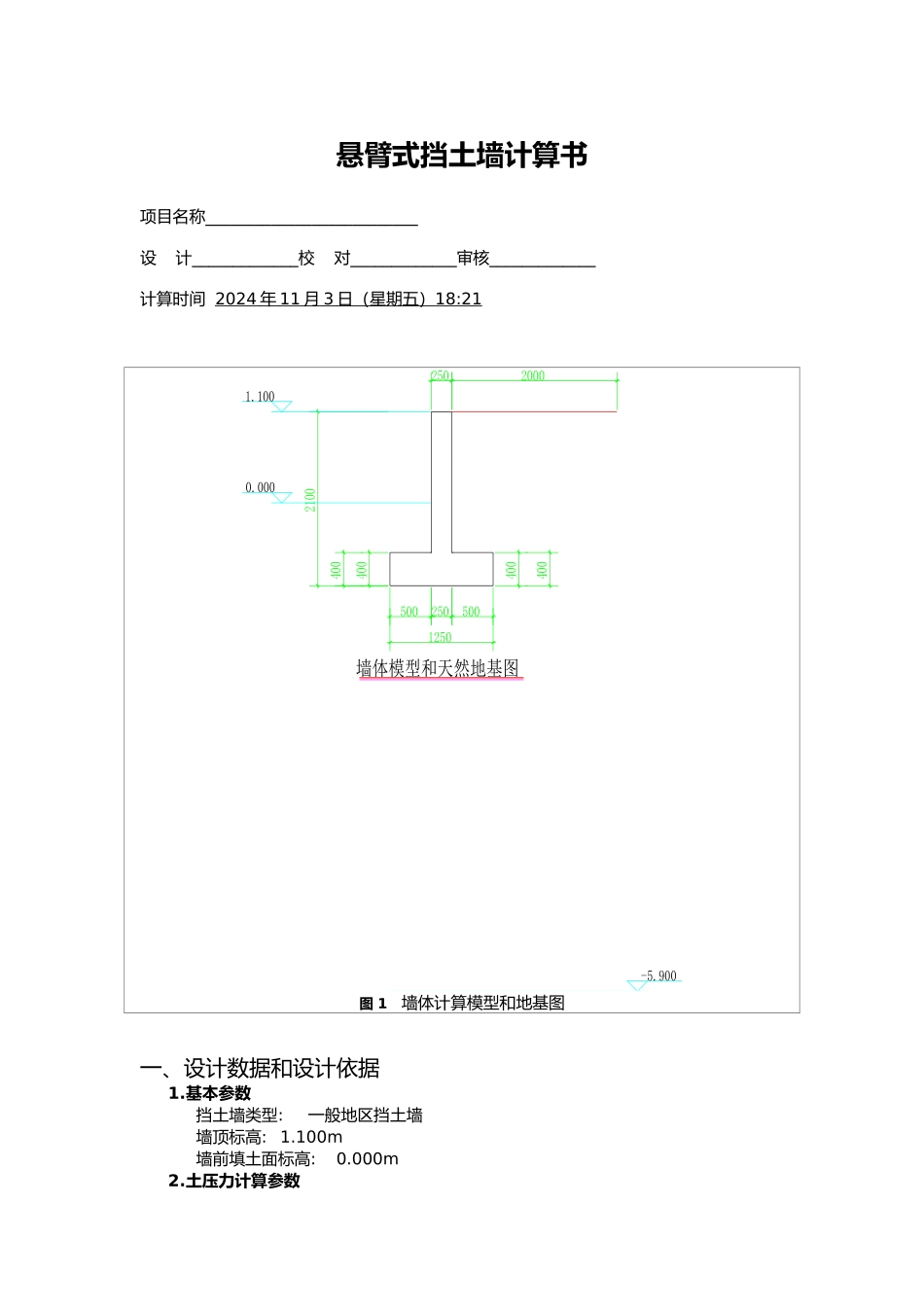

悬臂式挡土墙计算书项目名称__________________________设 计_____________校 对_____________审核_____________计算时间 2024 年 11 月 3 日(星期五) 18:21 4004002100500250500125040040025020001.1000.000-5.900墙体模型和天然地基图图 1 墙体计算模型和地基图一、设计数据和设计依据1.基本参数挡土墙类型:一般地区挡土墙墙顶标高:1.100m墙前填土面标高:0.000m2.土压力计算参数土压力计算方法:库伦土压力主动土压力增大系数:λE = 1.03.安全系数抗滑移稳定安全系数:KC = 1.30抗倾覆稳定安全系数:K0 = 1.604.裂缝控制控制裂缝宽度: 否5.墙身截面尺寸墙身高:H = 2.100m墙顶宽:b = 0.250m墙面倾斜坡度: 1:m1 = 1:0.0000墙背倾斜坡度: 1:m2 = 1:0.0000墙趾板长度:B1 = 0.500m墙踵板长度:B3 = 0.500m墙趾板端部高: h1 = 0.400m墙趾板根部高: h2 = 0.400m墙踵板端部高: h3 = 0.400m墙踵板根部高: h4 = 0.400m墙底倾斜斜度: m3 = 0.000加腋类型:两侧加腋墙面腋宽:y1 = 0.000m墙面腋高:y2 = 0.000m墙背腋宽:y3 = 0.000m墙背腋高:y4 = 0.000m6.墙身材料参数混凝土重度:γc = 25.00 KN/m3混凝土强度等级:C30墙背与土体间摩擦角:δ = 17.50°土对挡土墙基底的摩擦系数:μ = 0.600钢筋合力点至截面近边距离:as = 35 mm纵向钢筋级别: HRB400纵向钢筋类别: 带肋钢筋箍筋级别:HRB4007.墙后填土表面参数表 1 墙后填土表面参数坡线编号与水平面夹角(°)坡线水平投影长(m)坡线长(m)换算土柱数10.002.002.000.00表 2 换算土柱参数土柱编号距坡线端部距离(m)土柱高度(m)土柱水平投影长(m)8.墙后填土性能参数表 3 墙后填土性能参数层号土层名称层厚(m)层底标高(m)重度 γ(kN/m3)粘聚力 c(kPa)摩擦角 φ(°)1中砂7.000-5.90018.002.0035.009.地基土参数地基土修正容许承载力:fa = 260.00kPa基底压力与偏心距验算:按基底斜面长计算10.附加外力参数是否计算附加外力: 否11.基础参数基础类型:天然地基12.设计参考资料《混凝土结构设计规》(GB 50010-2024)《建筑地基基础设计规》(GB50007-2024)《水工挡土墙设计规》(TB10025-2024 J127-2024)《支挡结构设计手册》(第二版), 尉希成等. :,2024.《特种结构设计》, 莫骄. : 中国计划.《公路支挡结构》, 凌天清等. : 人民交通, 2024.二、整体稳定性计算1.土压力计算计算高度: Hc = 2.100m.土压力计算方法: 库伦土...
