托利多打包机说明书

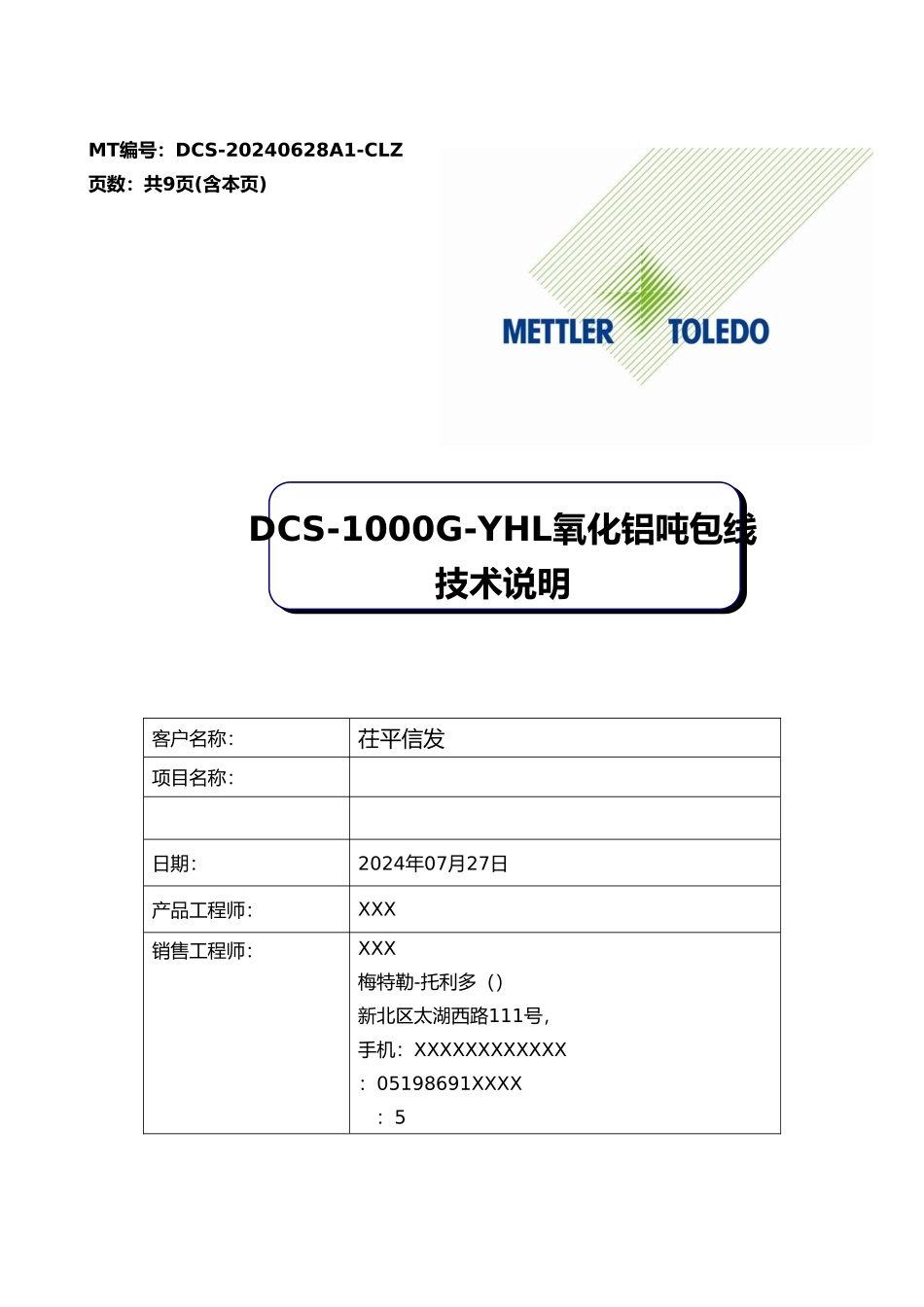

MT编号：DCS-20240628A1-CLZ页数：共9页(含本页)DCS-1000G-YHL氧化铝吨包线技术说明客户名称：茌平信发项目名称：日期：2024年07月27日产品工程师：XXX销售工程师：XXX梅特勒-托利多（）新北区太湖西路111号，手机：XXXXXXXXXXXX：05198691XXXX ：5目 录1.概述31.1主要特点32.技术规格42.1适用围42.2技术指标42.3工作环境42.4公用工程53.执行标准54.系统组成与主要功能54.1DCS-1000G-YHL定量包装秤64.2链板输送机84.3除尘机85.主要器件说明96.工作流程97.其它说明98.随机资料清单109.备品备件清单109.1随机备品备件109.2二年期备品备件(推举)1010.附图1111.技术澄清11注：用户料仓的物料流动须连续稳定，用户料仓出料口须安装手动截止阀门。用户料仓流化风或用户空气斜槽吹风须气压可调、有控制阀门，包装机控制系统已预留控制点，用于用户料仓流化风或用户空气斜槽吹风控制的联锁。1. 概述DCS-1000G-YHL氧化铝吨包装系统是METTLER TOLEDO专为工厂氧化铝吨包装而开发设计的产品，该产品的设计充分考虑了氧化铝的具体物料特性、具体现场环境和技术要求，结合了用户的使用习惯，强调设备操作的可靠性与减轻操作人员的劳动强度，改善操作环境。具有结构紧凑、操作方便、自动化程度高等特点，整个操作过程除上袋需要人工参予外，其余工作均由包装系统自动完成。能够较好地满足工厂氧化铝的定量称重、充填、包装、输送等要求。1.1 主要特点DCS-1000G-YHL氧化铝吨包装系统采纳毛重式计量方式，以METTLER TOLEDO的称重技术为基础，结合SIEMENS的新一代的控制技术和当今先进的通讯速度快、实时性强的现场总线（PROFIBUS）技术，将梅特勒-托利多的称重技术与西门子（SIEMENS）的控制技术完美的结为一体：每台秤的控制系统各自独立工作并自成一体，以提高整个计量系统的可靠性与安全性，使之适应工业企业的连续化大生产的要求；同时多套包装系统配有一套上位机系统，所有称重数据通过PROFIBUS总线自动进入上位计算机数据管理系统，以实现工厂智能化管理，上位计算机可对各称重单元数据进行汇总处理，便于用户对吨包系统进行相应的数据管理、分析等。并可通过网卡挂到工厂主干网络，计算机称重数据库对网络开放并预留ERP接口，称重数据全部可以进入ERP系统，以实现整个工厂的物流监控和生产管理。不同工段的数据可相互比较核对，以与时发现和解决生产和管理中产生的问题，大大提高了工厂的管理水平。给用户的生产与设备管理工作提供了强有力的科学依据。...
