扫频仪使用的指南

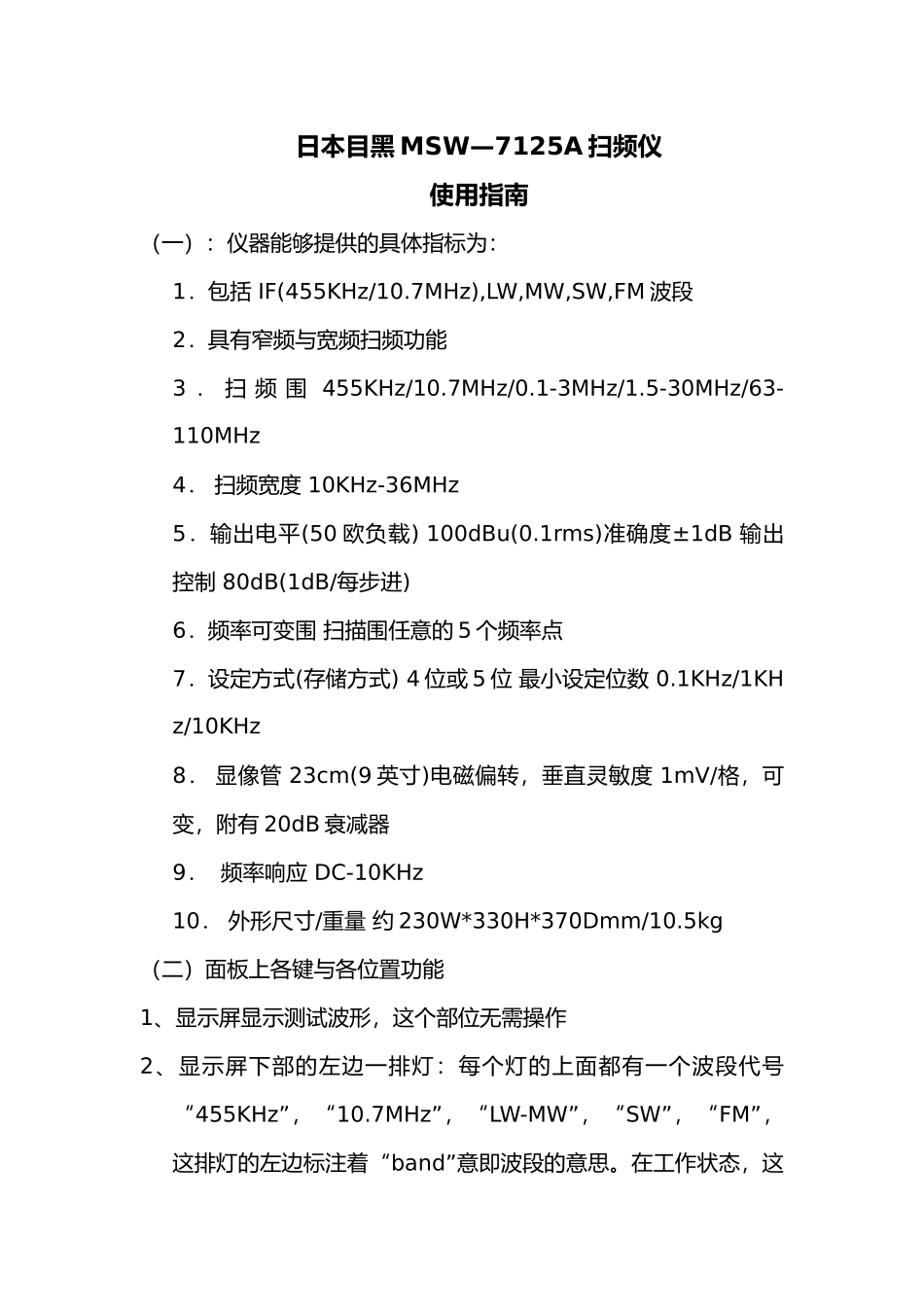

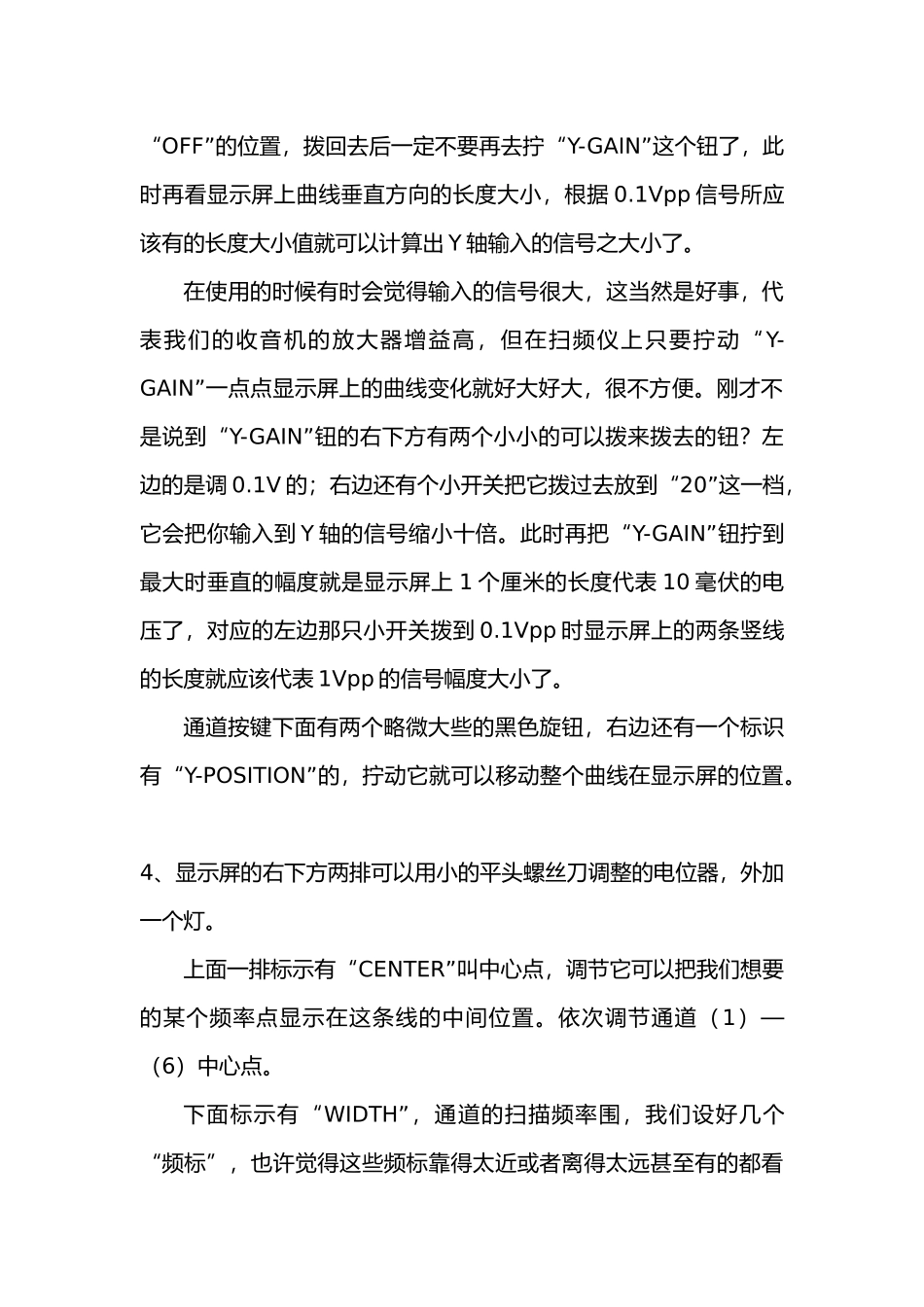

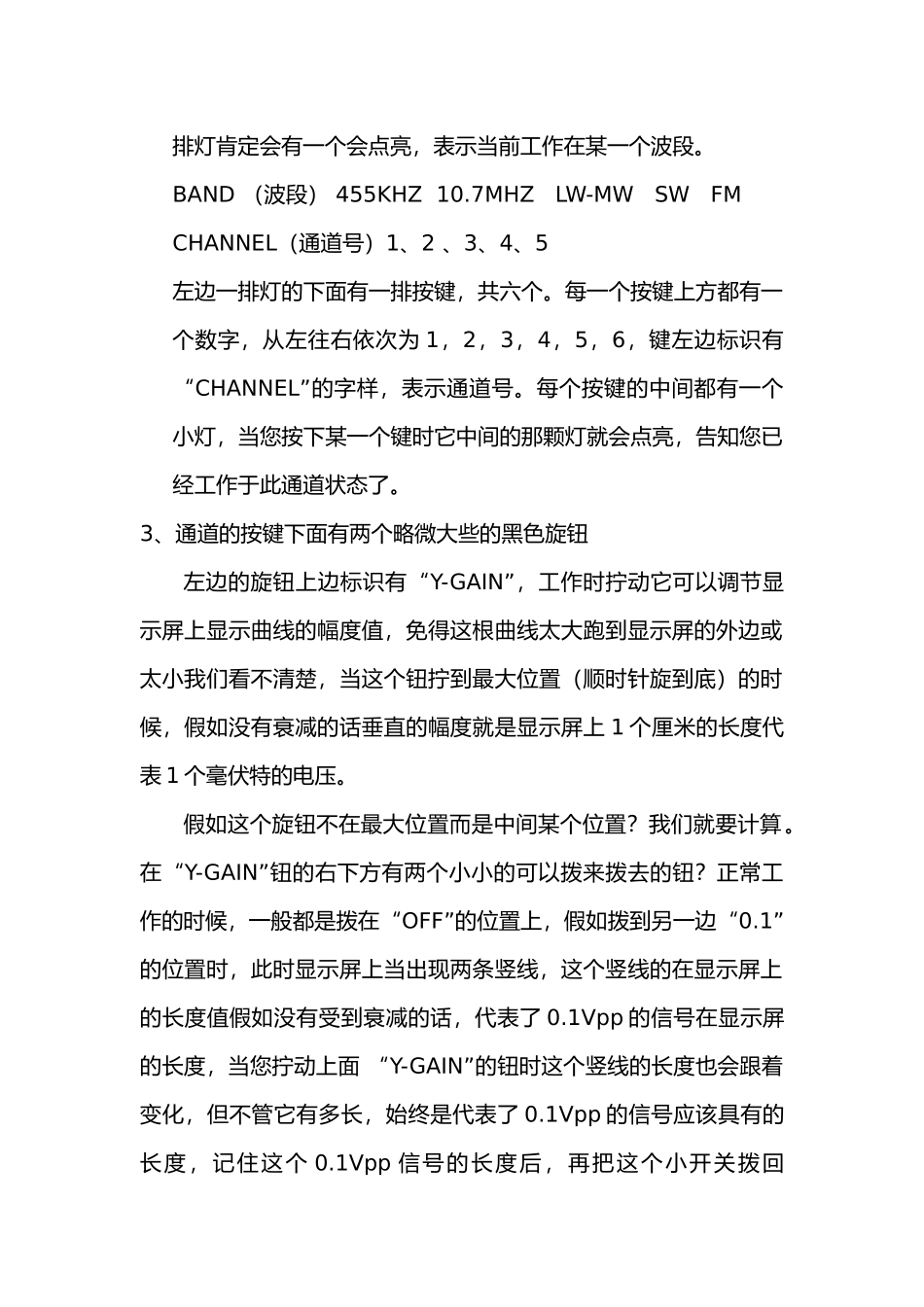

日本目黑 MSW—7125A 扫频仪使用指南（一）：仪器能够提供的具体指标为：1．包括 IF(455KHz/10.7MHz),LW,MW,SW,FM 波段2．具有窄频与宽频扫频功能3 ． 扫 频 围 455KHz/10.7MHz/0.1-3MHz/1.5-30MHz/63-110MHz4． 扫频宽度 10KHz-36MHz 5．输出电平(50 欧负载) 100dBu(0.1rms)准确度±1dB 输出控制 80dB(1dB/每步进)6．频率可变围 扫描围任意的 5 个频率点7．设定方式(存储方式) 4 位或 5 位 最小设定位数 0.1KHz/1KHz/10KHz8． 显像管 23cm(9 英寸)电磁偏转，垂直灵敏度 1mV/格，可变，附有 20dB 衰减器9． 频率响应 DC-10KHz10． 外形尺寸/重量 约 230W*330H*370Dmm/10.5kg（二）面板上各键与各位置功能1、显示屏显示测试波形，这个部位无需操作2、显示屏下部的左边一排灯：每个灯的上面都有一个波段代号 “455KHz”，“10.7MHz”，“LW-MW”，“SW”，“FM”，这排灯的左边标注着“band”意即波段的意思。在工作状态，这排灯肯定会有一个会点亮，表示当前工作在某一个波段。BAND （波段） 455KHZ 10.7MHZ LW-MW SW FMCHANNEL（通道号）1、2 、3、4、5左边一排灯的下面有一排按键，共六个。每一个按键上方都有一个数字，从左往右依次为 1，2，3，4，5，6，键左边标识有“CHANNEL”的字样，表示通道号。每个按键的中间都有一个小灯，当您按下某一个键时它中间的那颗灯就会点亮，告知您已经工作于此通道状态了。3、通道的按键下面有两个略微大些的黑色旋钮左边的旋钮上边标识有“Y-GAIN”，工作时拧动它可以调节显示屏上显示曲线的幅度值，免得这根曲线太大跑到显示屏的外边或太小我们看不清楚，当这个钮拧到最大位置（顺时针旋到底）的时候，假如没有衰减的话垂直的幅度就是显示屏上 1 个厘米的长度代表 1 个毫伏特的电压。假如这个旋钮不在最大位置而是中间某个位置？我们就要计算。在“Y-GAIN”钮的右下方有两个小小的可以拨来拨去的钮？正常工作的时候，一般都是拨在“OFF”的位置上，假如拨到另一边“0.1”的位置时，此时显示屏上当出现两条竖线，这个竖线的在显示屏上的长度值假如没有受到衰减的话，代表了 0.1Vpp 的信号在显示屏的长度，当您拧动上面 “Y-GAIN”的钮时这个竖线的长度也会跟着变化，但不管它有多长，始终是代表了 0.1Vpp 的信号应该具有的长度，记住这个 0.1Vpp 信号的长度后，再把这个小开关拨回“OFF”的位置，拨回去后一定不要再去拧“Y-GAIN”这个钮了，此时再...
