承插式脚手架专项工程施工组织设计方案

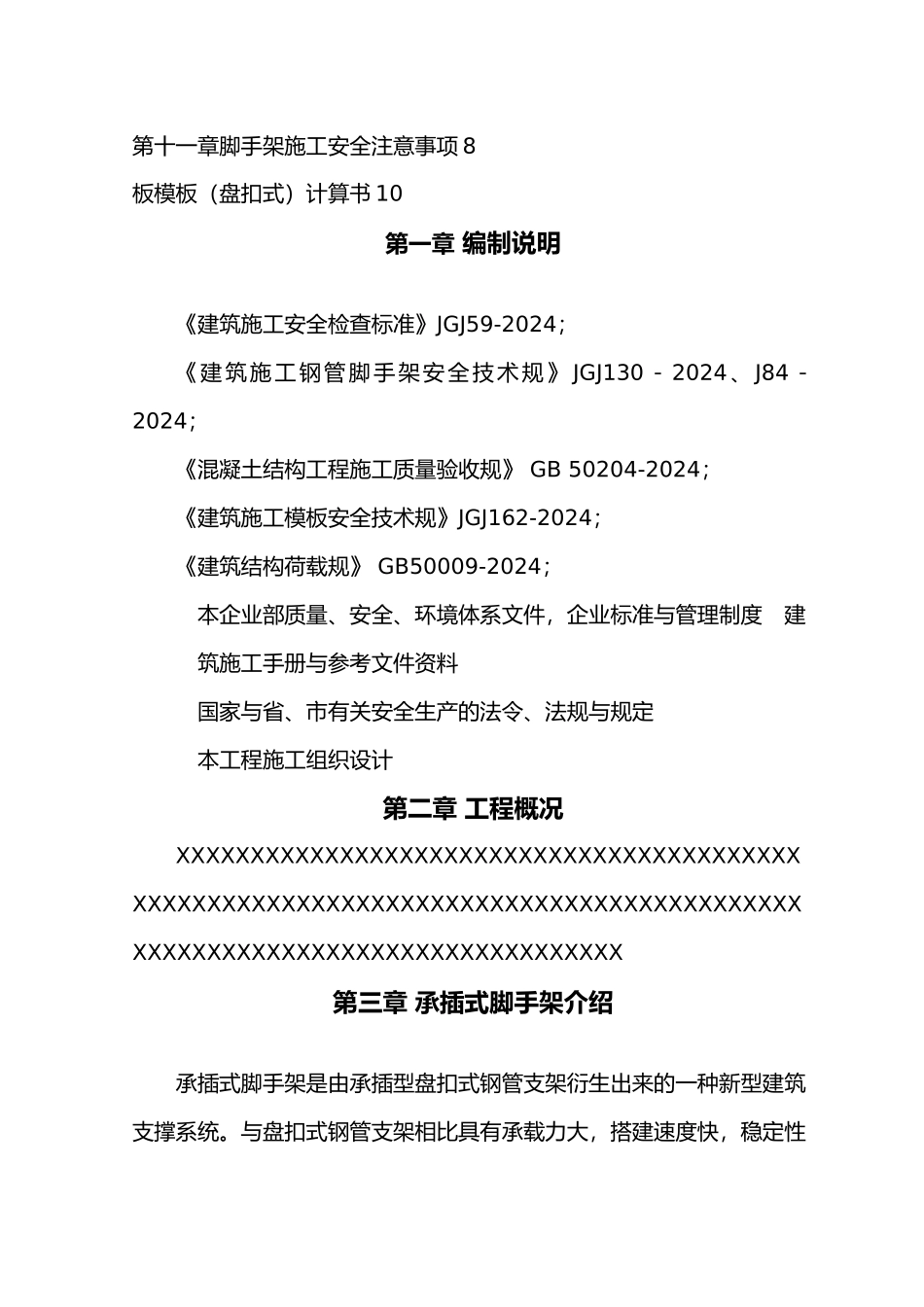

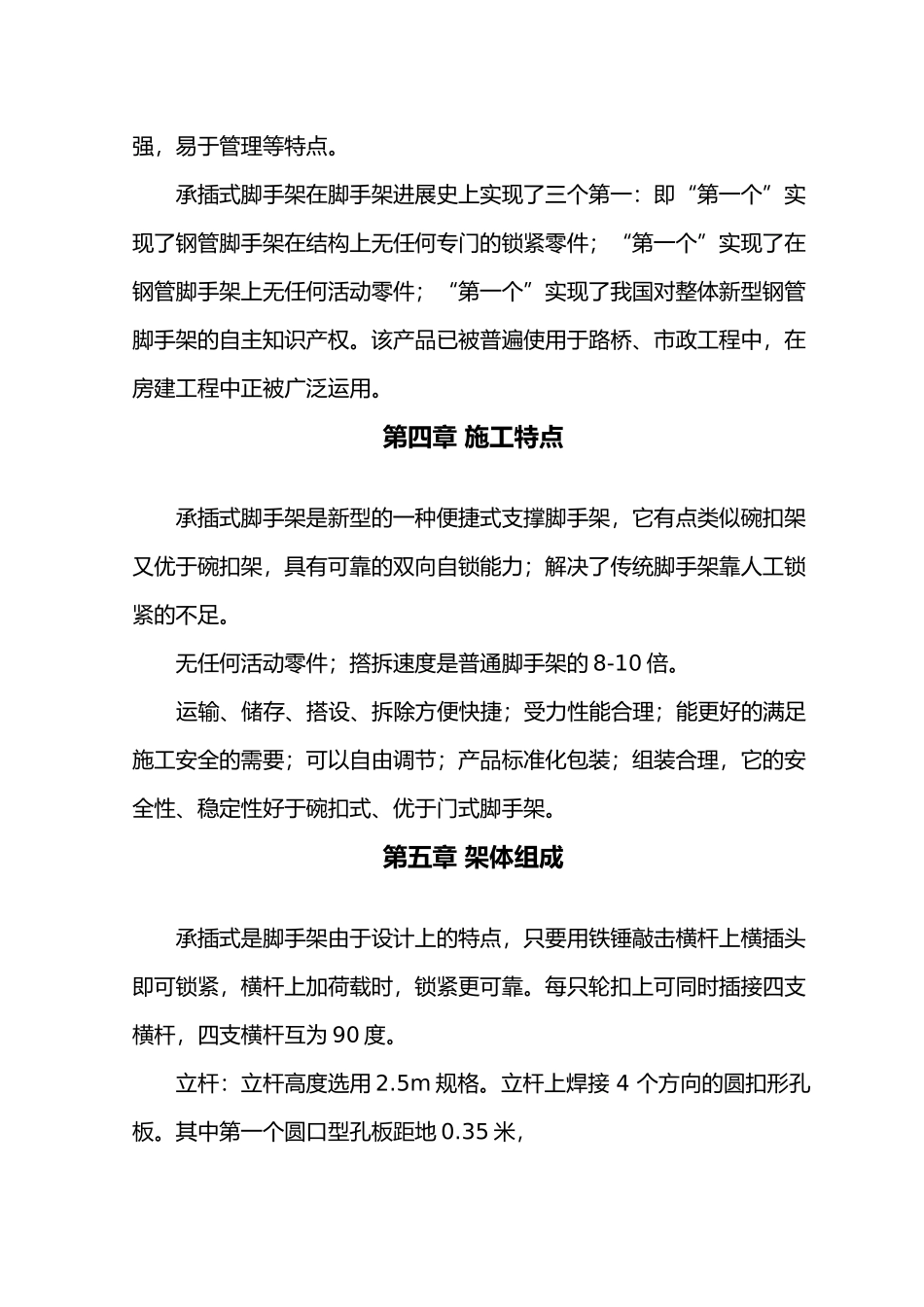

目录第一章编制说明 2第二章工程概况 2第三章承插式脚手架介绍 2第四章施工特点 3第五章架体组成 3第六章架体定型布置 36.1 适用围 36.2 立杆选择 46.3 横杆选择 46.4 步距选择 46.5 架体布置 56.6 楼层顶板模板支撑：5第七章施工流程与要求 56.1 施工流程 56.2 施工要求 66.3 现场情况处理 7第八章脚手架检查与验收 7第九章混凝土浇筑 7第十章支撑系统与模板的拆除 8第十一章脚手架施工安全注意事项 8板模板（盘扣式）计算书 10第一章 编制说明《建筑施工安全检查标准》JGJ59-2024；《建筑施工钢管脚手架安全技术规》 JGJ130－2024、J84－2024；《混凝土结构工程施工质量验收规》 GB 50204-2024；《建筑施工模板安全技术规》JGJ162-2024；《建筑结构荷载规》 GB50009-2024；本企业部质量、安全、环境体系文件，企业标准与管理制度建筑施工手册与参考文件资料国家与省、市有关安全生产的法令、法规与规定本工程施工组织设计第二章 工程概况XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX第三章 承插式脚手架介绍承插式脚手架是由承插型盘扣式钢管支架衍生出来的一种新型建筑支撑系统。与盘扣式钢管支架相比具有承载力大，搭建速度快，稳定性强，易于管理等特点。承插式脚手架在脚手架进展史上实现了三个第一：即“第一个”实现了钢管脚手架在结构上无任何专门的锁紧零件；“第一个”实现了在钢管脚手架上无任何活动零件；“第一个”实现了我国对整体新型钢管脚手架的自主知识产权。该产品已被普遍使用于路桥、市政工程中，在房建工程中正被广泛运用。 第四章 施工特点承插式脚手架是新型的一种便捷式支撑脚手架，它有点类似碗扣架又优于碗扣架，具有可靠的双向自锁能力；解决了传统脚手架靠人工锁紧的不足。无任何活动零件；撘拆速度是普通脚手架的 8-10 倍。 运输、储存、搭设、拆除方便快捷；受力性能合理；能更好的满足施工安全的需要；可以自由调节；产品标准化包装；组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架。 第五章 架体组成承插式是脚手架由于设计上的特点，只要用铁锤敲击横杆上横插头即可锁紧，横杆上加荷载时，锁紧更可靠。每只轮扣上可同时插接四支横杆，四支横杆互为 90 度。立杆：立杆高度选用 2.5m 规格。立杆上焊接 4 个方向的圆扣形孔板。其中第一个圆口型孔板距地 0.35 米，...
