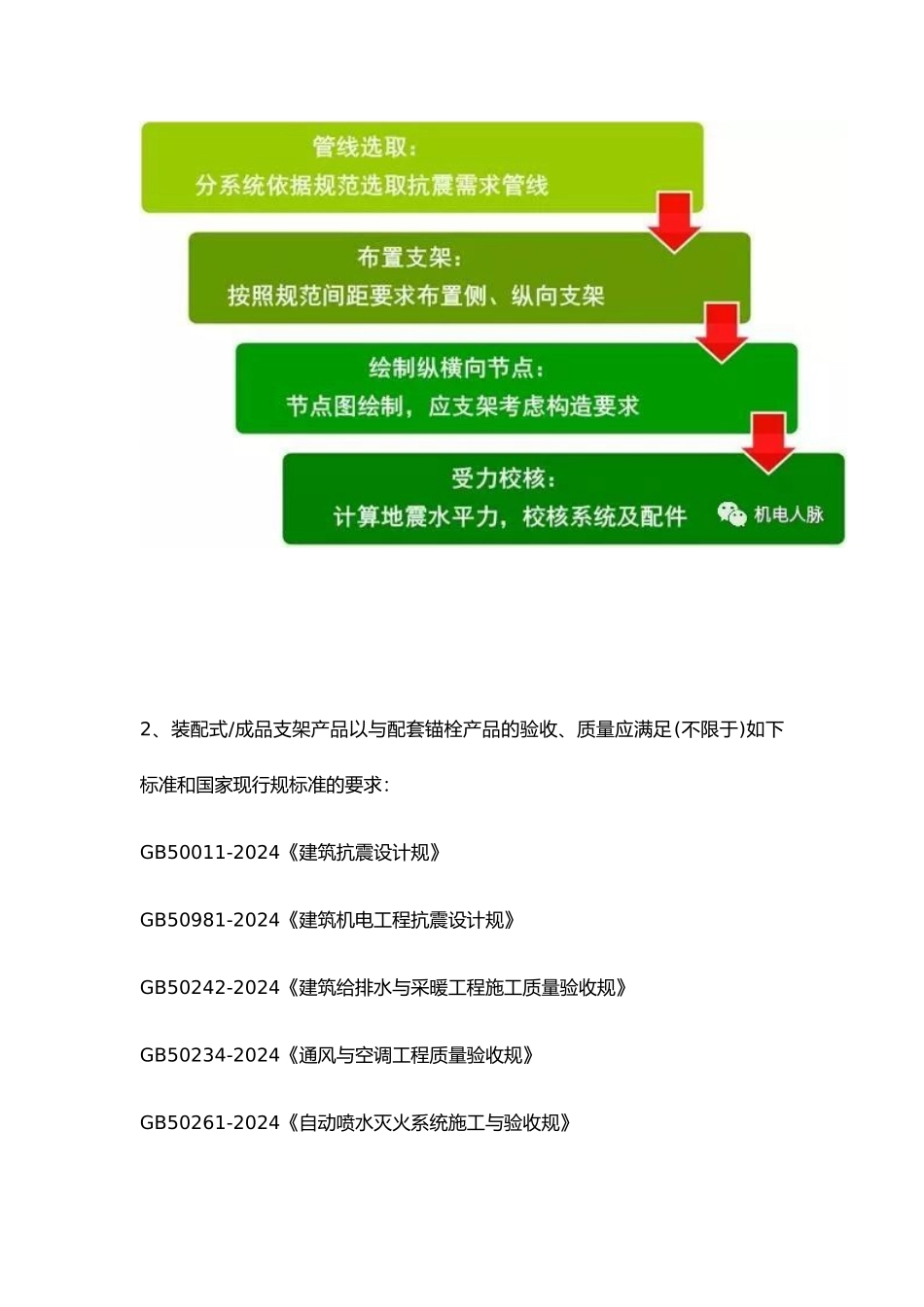

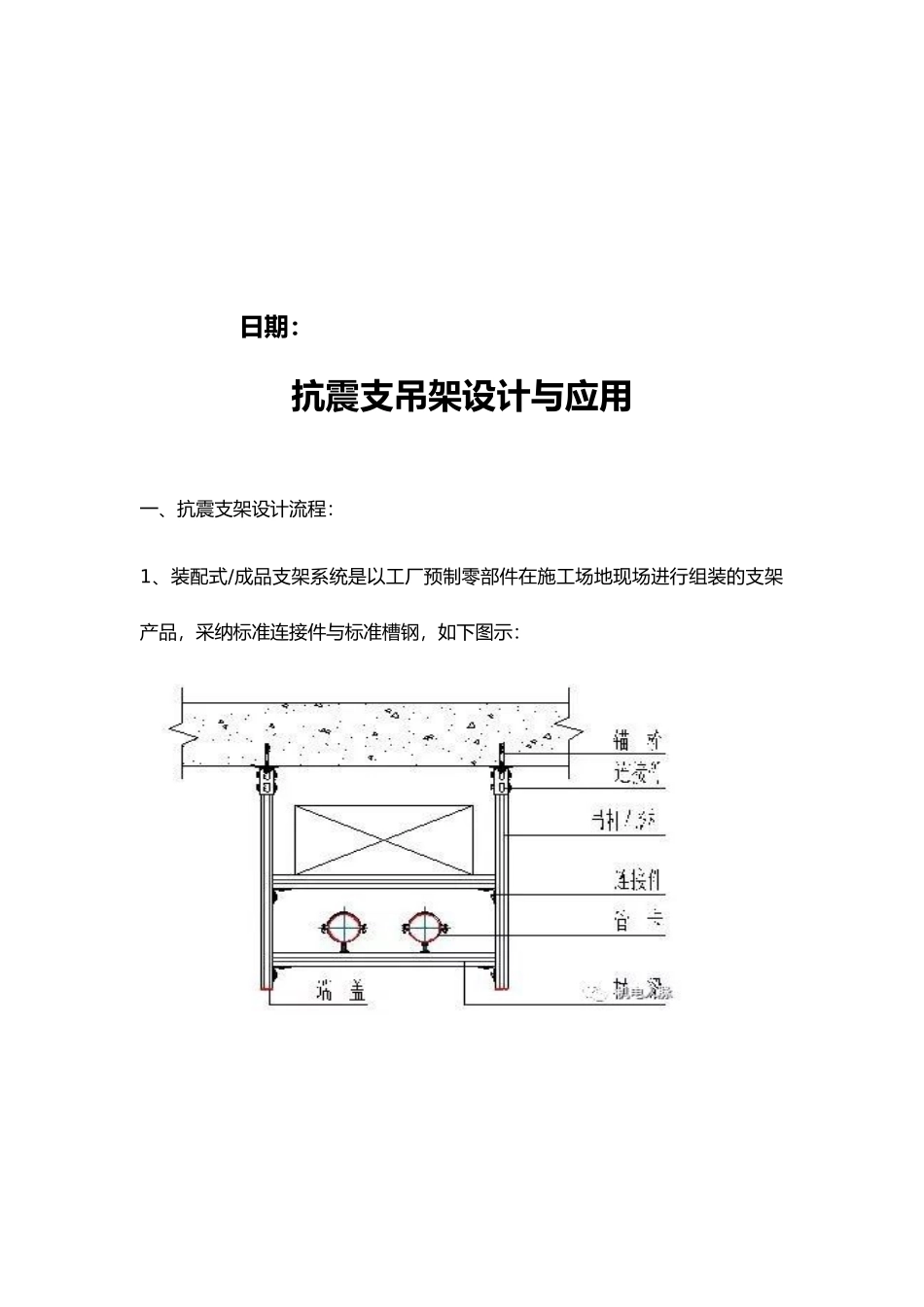

部门: 日期:抗震支吊架设计与应用一、抗震支架设计流程:1、装配式/成品支架系统是以工厂预制零部件在施工场地现场进行组装的支架产品,采纳标准连接件与标准槽钢,如下图示:2、装配式/成品支架产品以与配套锚栓产品的验收、质量应满足(不限于)如下标准和国家现行规标准的要求:GB50011-2024《建筑抗震设计规》GB50981-2024《建筑机电工程抗震设计规》GB50242-2024《建筑给排水与采暖工程施工质量验收规》GB50234-2024《通风与空调工程质量验收规》GB50261-2024《自动喷水灭火系统施工与验收规》GB50303-2024《建筑电气工程施工质量验收规》《02S402 室管道支架与吊架》3、抗震支架规:GB50011-2024:1.0.2 条 抗震设防烈度为 6 度与以上地区的建筑,必须进行抗震设计。3.7.1 条 非结构构件,包括建筑非结构构件和建筑附属机电设备,自身与其与结构主体的连接,应进行抗震设计。第 13 章 非结构构件抗震设计的计算与抗震措施。GB50981-2024:1.0.4 条 抗震设防烈度为 6 度与 6 度以上地区的建筑机电工程必须进行抗震设计。5.1.4 条 防排烟风道、事故通风风道与相关设备应采纳抗震支吊架。7.4.6 条 设在建筑物屋顶上的共用天线应采纳防止因地震导致设备或部件损坏后坠落伤人的安全防护措施。GB50981-2024 规定了需进行抗震支吊架的设置围:悬吊管道中重力大于 1.8kN 的空调机组、风机等设备;DN25 以上的燃气管道;DN65 以上的生活给水、消防管道、柔性连接的质量为 9kg~25kg 的管道附件以与刚性连接的质量大于 25kg 以上管道附件;矩形截面面积大于等于 0.38m2 和圆形直径大于等于 0.7m 的风管系统;对于径大于等于 60mm 的电气配管与重力大于等于 150N/m 的电缆梯架电缆槽盒、母线槽;所有规格的防排烟风道与事故通风风道与其设备。管线的选取:给水排水与消防、供暖、通风、空调、燃气、热力、电力、通讯;按不同系统管道规格或重量进行选取;可单管设置,也可设置多管共架综合抗震支架;在规 41 页的条文说明:悬吊管道中重力大于 1.8KN 的设备;DN65 以上的生活给水、消防管道系统;(针对水管)矩形截面面积大于等于 0.38 平米和圆形直径大于等于 0.7m 的风管系统;对于径大于等于 60mm 的电气配管;重力大于等于 150N/m 的电缆梯架、电缆槽盒、母线槽;径大于等于 25mm 燃气管道;二、支架布置与相关要求:1、抗震支吊架的最大间距 表 8.2.3改建工程最大抗震加固间距为上表数值的...
