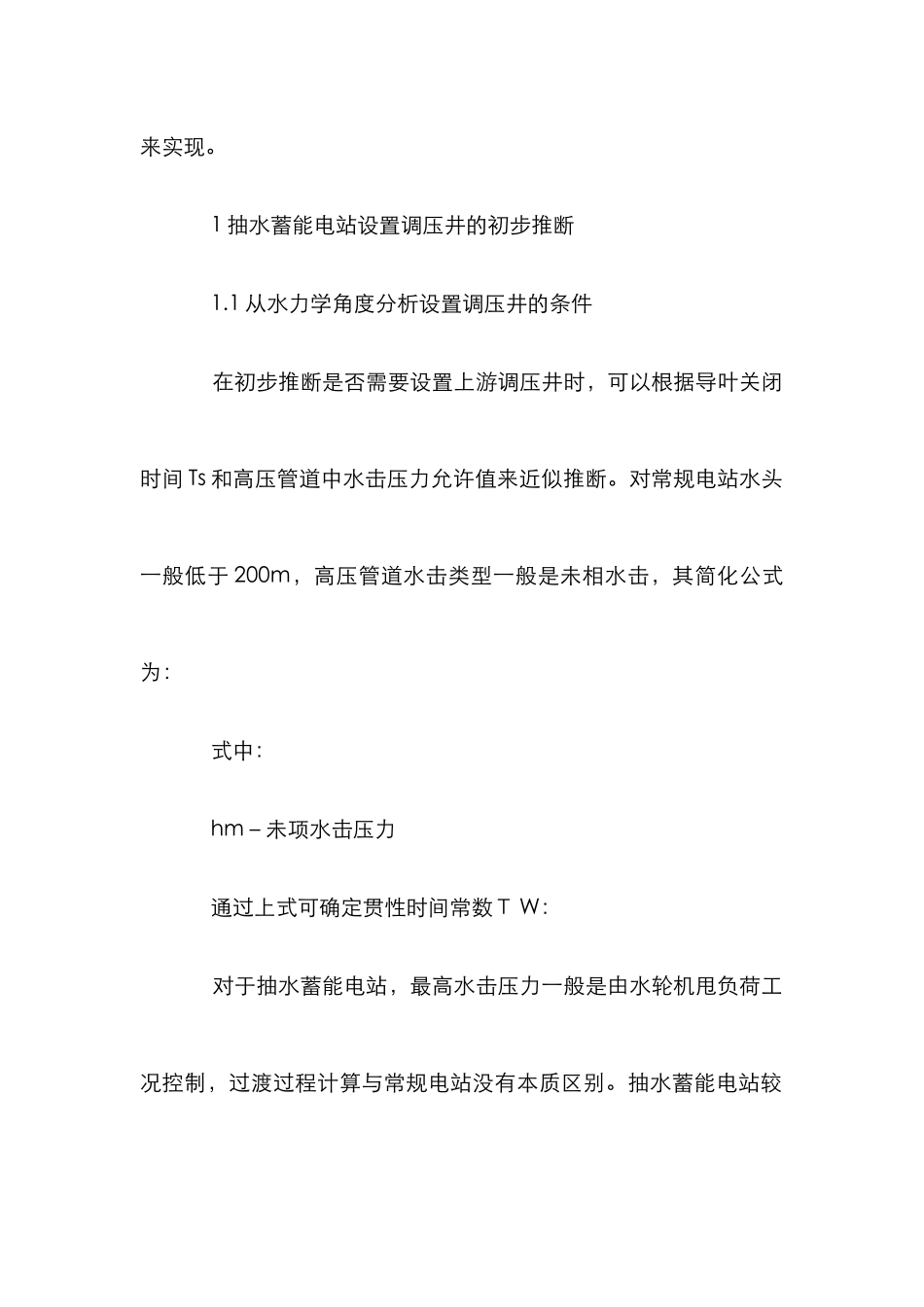

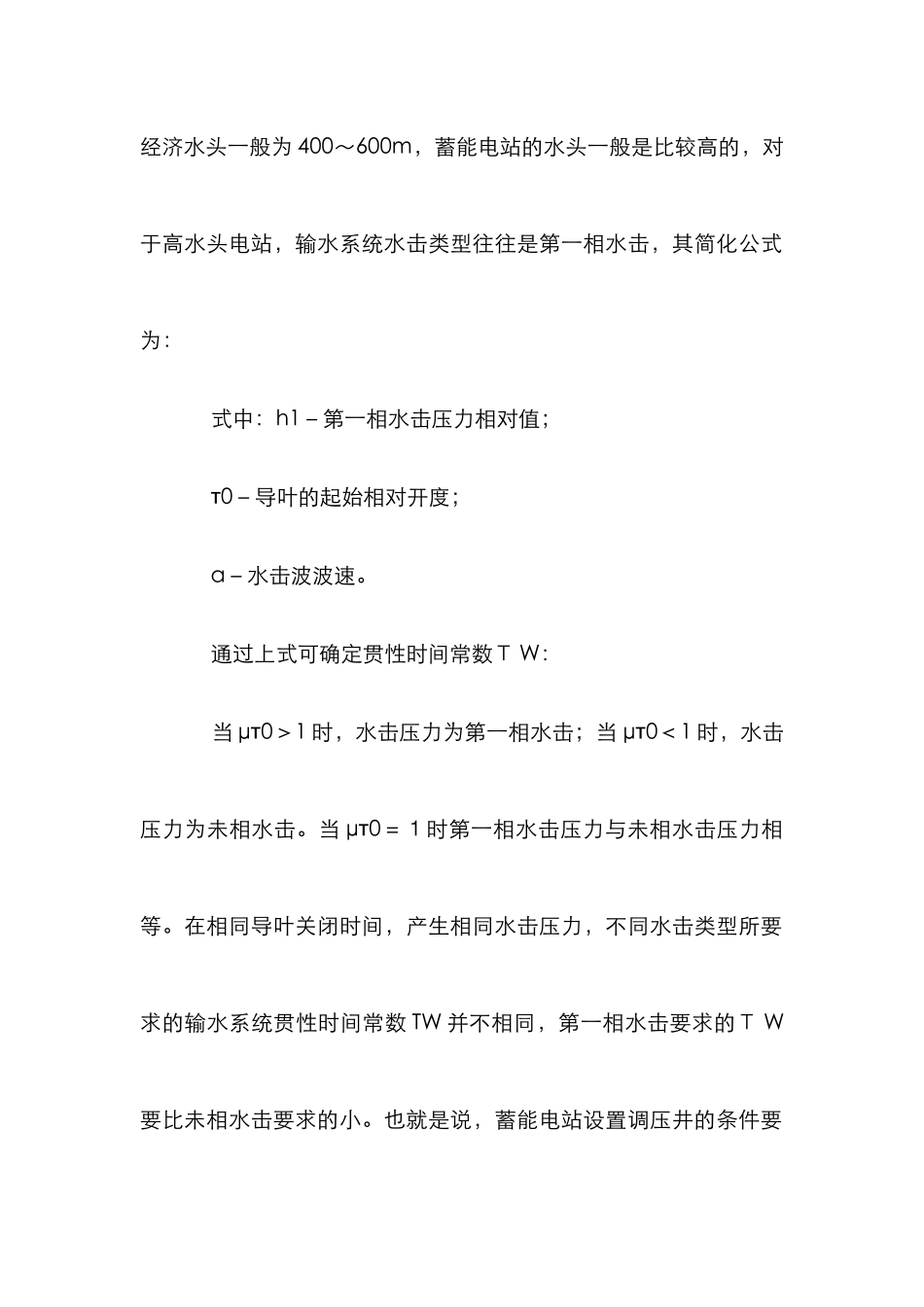

抽水蓄能电站设置管理论文 抽水蓄能电站主要任务是在电网中承担调峰、填谷、调频、调相及事备用任务,电站的经济性取决于电站的投资和其在电力系统中的运行能力。电站的运行能力是指电站对电网负荷变化的迅速响应能力。水泵水轮机组转速调节的稳定性主要受到输水系统的布置、流速、机组特性等的影响。由于经济性的要求,抽水蓄能电站输水系统的引用流速通常比较大,从而降低了电站的响应能力。高流速与电站良好调节性能和运行灵活性之间构成一对矛盾。流速高,则调解时间长,必要时需布置调压井。要解决好这对矛盾在电站可行性讨论阶段就应重视这一方面的问题,通过选择合理的输水系统布置、调压井的布置、断面尺寸、机组贯性参数、导叶关闭规律等来实现。 1 抽水蓄能电站设置调压井的初步推断 1.1 从水力学角度分析设置调压井的条件 在初步推断是否需要设置上游调压井时,可以根据导叶关闭时间 Ts 和高压管道中水击压力允许值来近似推断。对常规电站水头一般低于 200m,高压管道水击类型一般是未相水击,其简化公式为: 式中: hm-未项水击压力 通过上式可确定贯性时间常数T W: 对于抽水蓄能电站,最高水击压力一般是由水轮机甩负荷工况控制,过渡过程计算与常规电站没有本质区别。抽水蓄能电站较经济水头一般为 400~600m,蓄能电站的水头一般是比较高的,对于高水头电站,输水系统水击类型往往是第一相水击,其简化公式为: 式中:h1-第一相水击压力相对值; τ0-导叶的起始相对开度; a-水击波波速。 通过上式可确定贯性时间常数T W: 当 μτ0>1 时,水击压力为第一相水击;当 μτ0<1 时,水击压力为未相水击。当 μτ0=1时第一相水击压力与未相水击压力相等。在相同导叶关闭时间,产生相同水击压力,不同水击类型所要求的输水系统贯性时间常数 TW 并不相同,第一相水击要求的T W要比未相水击要求的小。也就是说,蓄能电站设置调压井的条件要比常规电站严格。 1.2 从电站调节性能方面分析设置调压井的条件 抽水蓄能电站对电网负荷变化的迅速响应能力通过合理选择输水系统、机组和控制设备参数来实现。要想使电站具有良好的调节性能,在可行性讨论阶段就应注重这一方面的问题。 否则方案一旦确定,就无法在后期建设中实现良好的运行方式。在前期设计中,主要通过调整输水系统的惯性时间常数 TW 和机组加速时间常数 Ta 来解决这一问题。通过图1对日本和我国大型抽水蓄能电站的统计可以看出...
