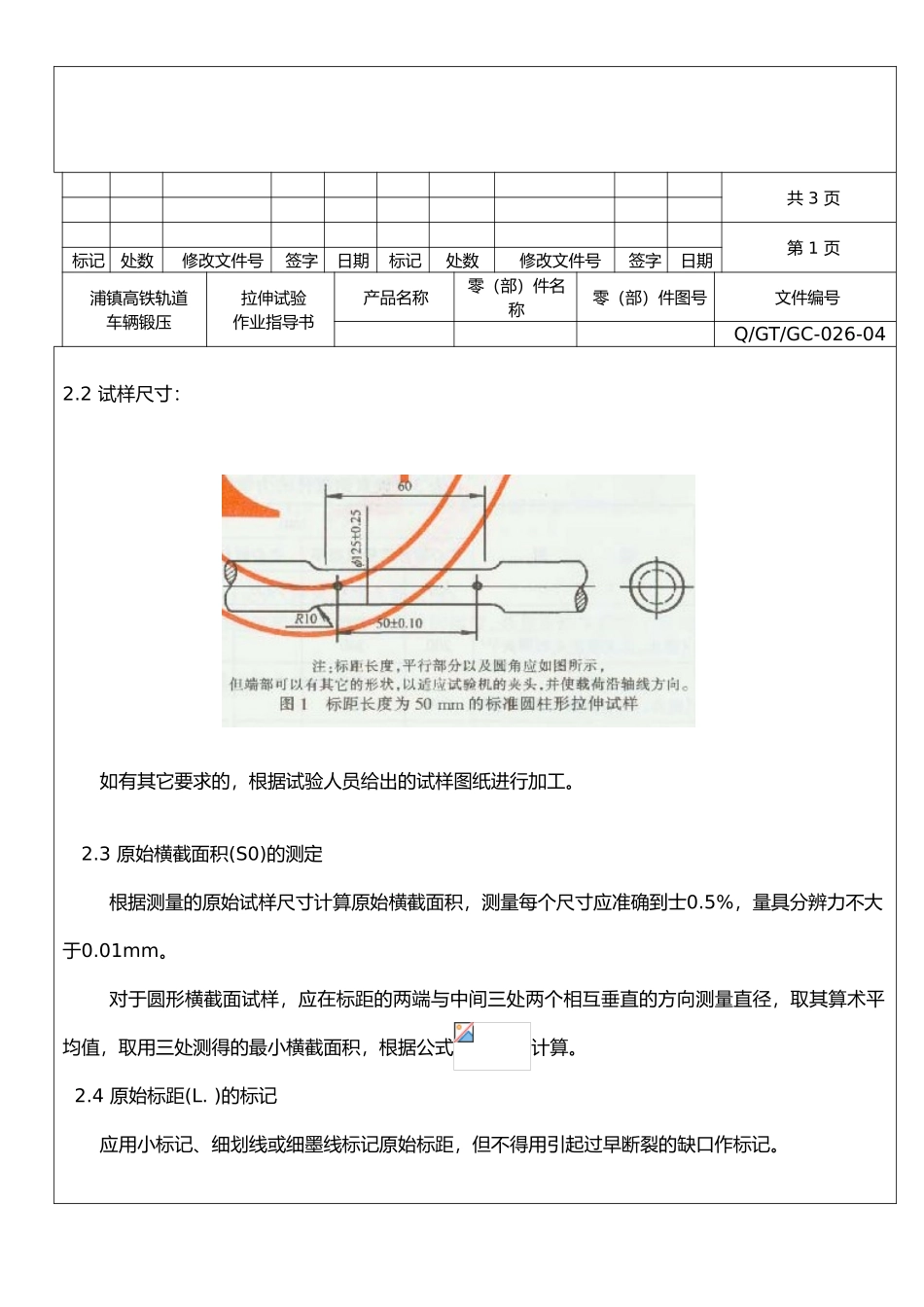

工 艺 文 件 校对： 南京浦镇高铁轨道车辆锻压 2010 年 6 月 14 日文件编号 文件名称产 品 型 号 名 称零 部 件 图 号Q/GT/GC-026-04拉伸试验作业指导书浦镇高铁轨道车辆锻压拉伸试验作业指导书产品名称零（部）件名称零（部）件图号文件编号Q/GT/GC-026-041. 总则1.1 本工艺适用于金属材料拉伸性能的测定。1.2 试验标准依据 GB/T228-2024《金属材料 室温拉伸试验方法》1.2 从事拉伸的操作人员必须取得力学性能检测证书。2. 试样制备2.1 试样选择取样方向和位置应由产品标准或供需双方协议规定，若无明确规定，应根据GB /T 2975一1998《钢与钢产品力学性能试验取样位置与试样制备》执行。若无注明，试样应选择纵向试样即试样应沿材料轧制或锻制方向选取，见下图：共 3 页第 1 页标记处数修改文件号签字日期标记处数修改文件号签字日期浦镇高铁轨道车辆锻压拉伸试验作业指导书产品名称零（部）件名称零（部）件图号文件编号Q/GT/GC-026-042.2 试样尺寸：如有其它要求的，根据试验人员给出的试样图纸进行加工。2.3 原始横截面积(S0)的测定根据测量的原始试样尺寸计算原始横截面积，测量每个尺寸应准确到士0.5%，量具分辨力不大于0.01mm。对于圆形横截面试样，应在标距的两端与中间三处两个相互垂直的方向测量直径，取其算术平均值，取用三处测得的最小横截面积，根据公式计算。 2.4 原始标距(L. )的标记应用小标记、细划线或细墨线标记原始标距，但不得用引起过早断裂的缺口作标记。对于比例试样，应将原始标距的计算值修约至最接近 5mm 的倍数，中间数值向较大一方修约。原始标距的标记应准确到土 1% 。3. 试验3.1 试验条件：除非另有规定，试验一般在室温 10-35℃围进行。对温度要求严格的试验，试验温度应为 23 士 5℃。共 3 页第 2 页标记处数修改文件号签字日期标记处数修改文件号签字日期浦镇高铁轨道车辆锻压拉伸试验作业指导书产品名称零（部）件名称零（部）件图号文件编号Q/GT/GC-026-043.2 试验设备：WDW-300KN 电子万能试验机试验设备必须根据 GB/T16825 进行检验，达到 1 级或优于 1 级准确度，方能使用。 3.3 试验操作：① 连接风管和电源，打开万能试验机和电脑，检查试验机动作是否正常。② 输入试样信息：试验类型、试样名称、试样编号、试样类型、尺寸说明、尺寸数值、原始标距、试验日期、试验人员、试验温度等。③ 安装试样：先夹紧上夹头，调节横梁位置到...
