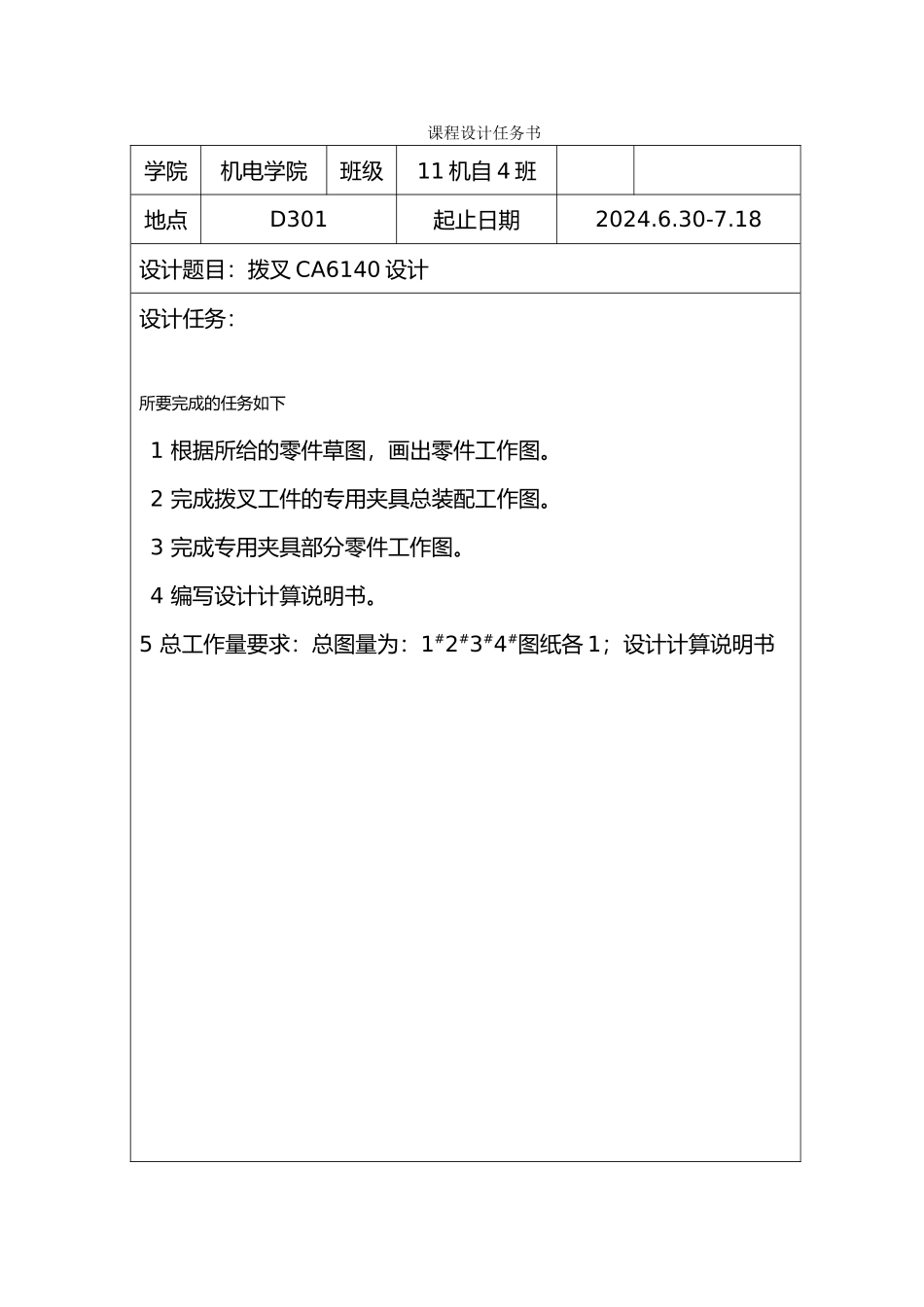

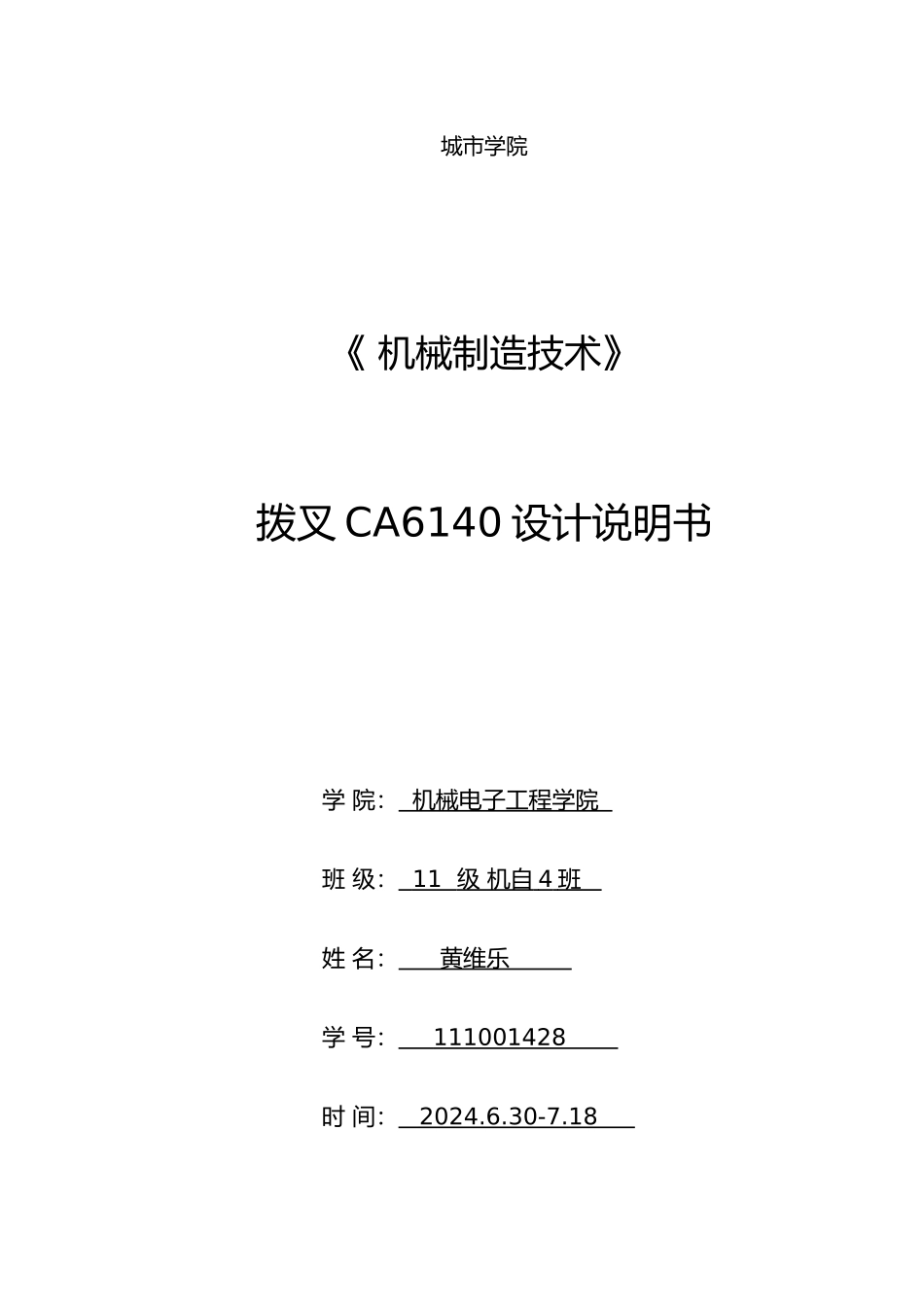

城市学院《 机械制造技术》拨叉 CA6140 设计说明书学 院： 机械电子工程学院 班 级： 11 级 机自 4 班 姓 名： 黄维乐 学 号： 111001428 时 间： 2024.6.30-7.18 课程设计任务书学院机电学院班级11 机自 4 班地点D301起止日期2024.6.30-7.18设计题目：拨叉 CA6140 设计设计任务：所要完成的任务如下1 根据所给的零件草图，画出零件工作图。2 完成拨叉工件的专用夹具总装配工作图。3 完成专用夹具部分零件工作图。4 编写设计计算说明书。5 总工作量要求：总图量为：1#2#3#4#图纸各 1；设计计算说明书机械制造技术课设成绩评定表项目分值出勤情况10缺勤一次扣 2 分；迟到、早退以与各项违纪行为，一次扣 1 分。（注：此项分数若为 0 分，则该生课设总成绩为不与格）学习态度10学习态度仔细，遵守纪律质疑答辩第一次10零件分析准确完整，毛坯选择合理，问题回答全部正确（10 分）零件分析正确、毛坯选择合理度、问题回答正确率在 80%以上（9-6 分）零件的精度分析正确度、毛坯选择合理度、问题回答正确率在 60%以上（5-3 分）第二次10工艺、刀具设计合理，问题回答全部正确（10 分）；1-5 处不合理、问题回答正确率 80%以上（9-8 分）；6-10 处不合理、问题回答正确率 60%以上（7-5分）第三次10夹具设计合理，问题回答全部正确（10分）；1-5 处不合理、问题回答正确率80%以上（9-8 分）；6-10 处不合理、问题回答正确率 60%以上（7-5 分）答辩20答辩说明书质量30容完整（5 分），结构设计合理（5分），计算准确（5 分） ，结论准确（5分），撰写规工整（5 分），排版准确（5 分）总 分注：最终成绩按 5 级计分 老师签字：年 月 日目 录第 1 章课程设计目的 5第 2 章 工艺规程的设计 62.1 确定毛坯的制造形式 62.2 基面的选择 62.3 制订工艺路线 62.4 机械加工余量、工序尺寸与毛坯尺寸的确定 72.5 确定切削用量与基本工时 7第 3 章夹具的设计 113.1 夹具的选择 113.2 定位方案的设计 123.2.1 夹具的设计思想 123.2.2 工件在夹具中的定位与夹紧 123.3 夹具体的设计 123.3.1 定位基准的选择 123.3.2 定位误差的分析 123.4 导向元件的设计 133.5 夹紧元件的设计 133.6 夹具操作的简要说明 13结 论 15致 16参考文献 17第 1 章课程设计目的通过设计能获得综合运用过去的全部课程进行机械制造工艺与结构设计的基本能力，为走上工作岗位...
