拱涵加固施工方案

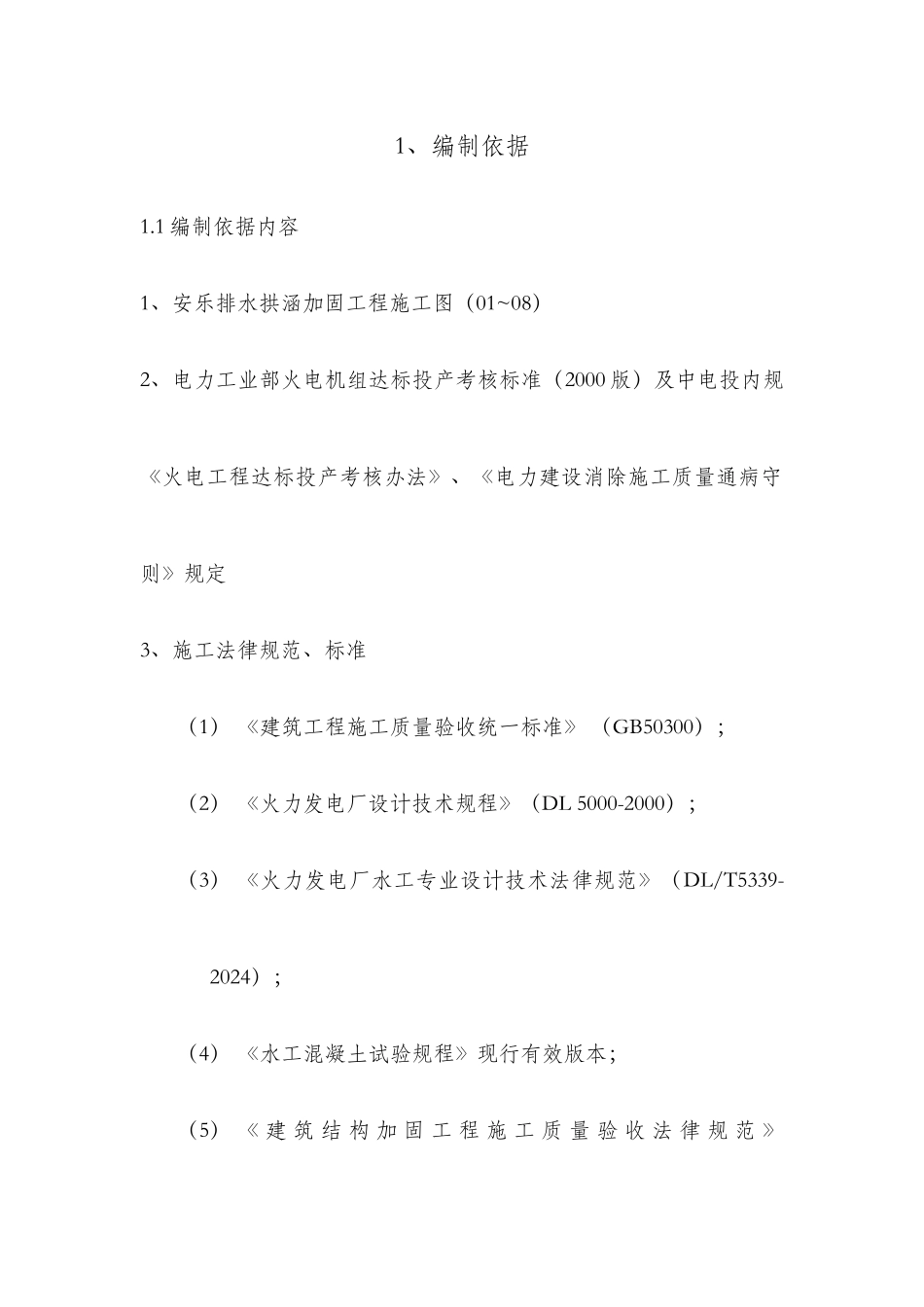

拱涵加固施工方案_第1页
1/99

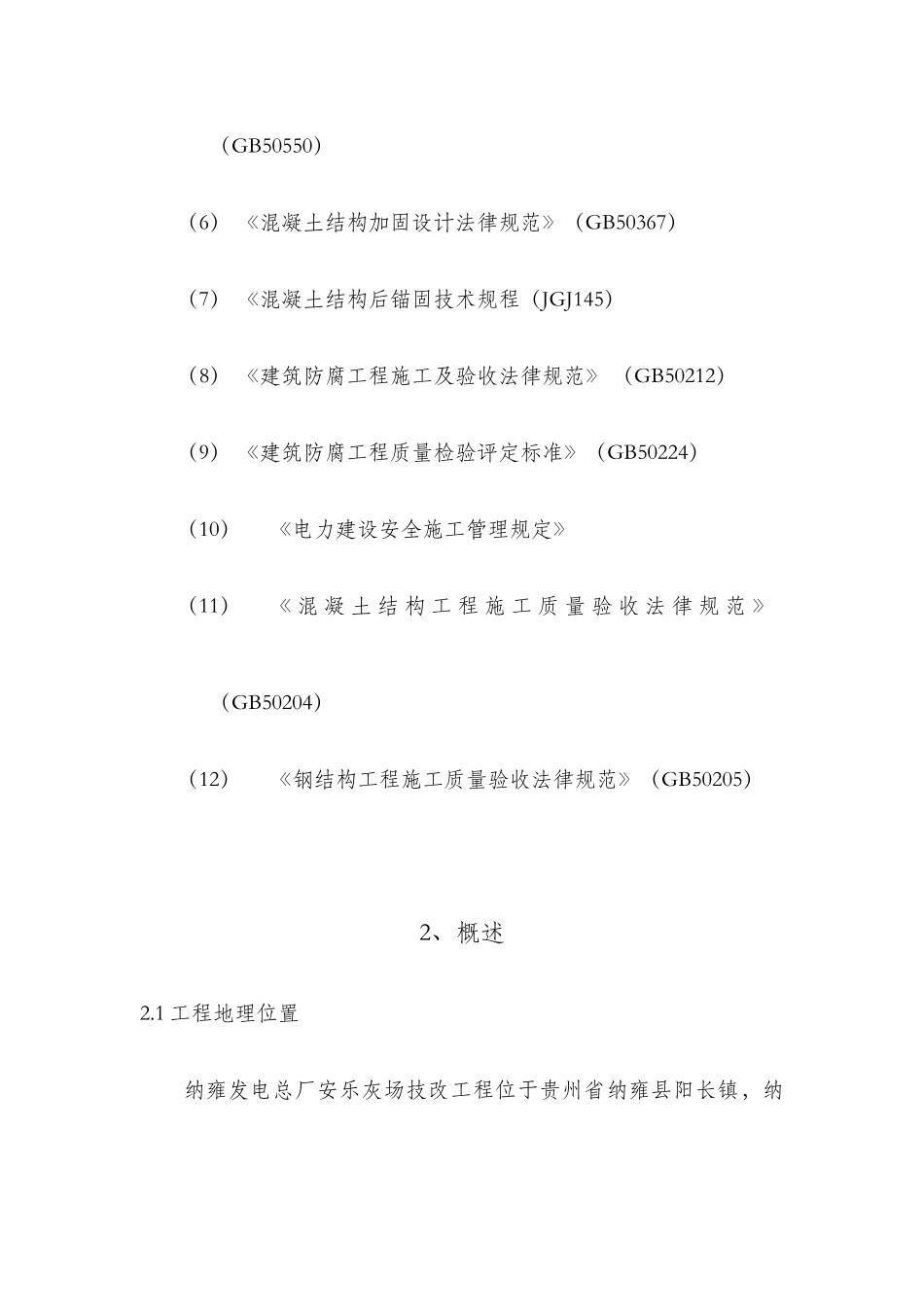

拱涵加固施工方案_第2页
2/99

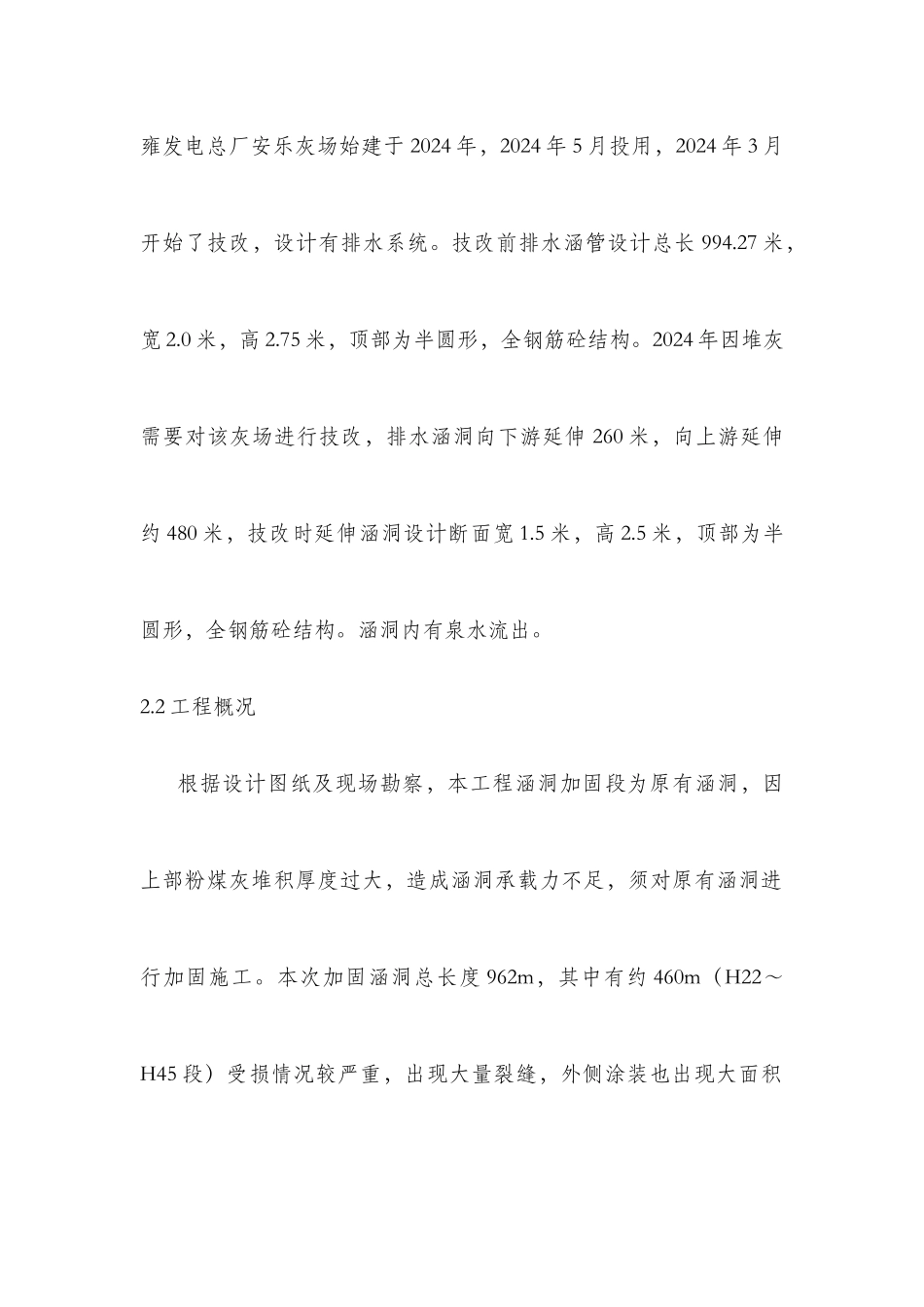

拱涵加固施工方案_第3页
3/99
1、编制依据1.1 编制依据内容1、安乐排水拱涵加固工程施工图(01~08)2、电力工业部火电机组达标投产考核标准(2000 版)及中电投内规《火电工程达标投产考核办法》、《电力建设消除施工质量通病守则》规定3、施工法律规范、标准(1) 《建筑工程施工质量验收统一标准》 (GB50300);(2) 《火力发电厂设计技术规程》(DL 5000-2000);(3) 《火力发电厂水工专业设计技术法律规范》(DL/T5339-2024);(4) 《水工混凝土试验规程》现行有效版本;(5) 《 建 筑 结 构 加 固 工 程 施 工 质 量 验 收 法 律 规 范 》(GB50550)(6) 《混凝土结构加固设计法律规范》(GB50367)(7) 《混凝土结构后锚固技术规程(JGJ145)(8) 《建筑防腐工程施工及验收法律规范》 (GB50212)(9) 《建筑防腐工程质量检验评定标准》(GB50224)(10)《电力建设安全施工管理规定》(11)《 混 凝 土 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 (GB50204)(12)《钢结构工程施工质量验收法律规范》(GB50205)2、概述2.1 工程地理位置纳雍发电总厂安乐灰场技改工程位于贵州省纳雍县阳长镇,纳雍发电总厂安乐灰场始建于 2024 年,2024 年 5 月投用,2024 年 3 月开始了技改,设计有排水系统。技改前排水涵管设计总长 994.27 米,宽 2.0 米,高 2.75 米,顶部为半圆形,全钢筋砼结构。2024 年因堆灰需要对该灰场进行技改,排水涵洞向下游延伸 260 米,向上游延伸约 480 米,技改时延伸涵洞设计断面宽 1.5 米,高 2.5 米,顶部为半圆形,全钢筋砼结构。涵洞内有泉水流出。2.2 工程概况根据设计图纸及现场勘察,本工程涵洞加固段为原有涵洞,因上部粉煤灰堆积厚度过大,造成涵洞承载力不足,须对原有涵洞进行加固施工。本次加固涵洞总长度 962m,其中有约 460m(H22~H45 段)受损情况较严重,出现大量裂缝,外侧涂装也出现大面积脱落,须尽快进行加固施工。涵洞内用于引出泉水的钢管根据加固厚度,将原有钢管长度不足的进行接长,用与原有钢管同材料、同直径的钢管进行焊接接长。加固分三种结构形式:1、纯增大截面:在原有涵洞内增加 25cm 厚钢筋混凝土层。2、增大截面加粘钢板:在原有涵洞内增加 25cm 厚钢筋混凝土层,再在新浇筑混凝土表面按设计间距粘钢板。3、增大截面加型钢:在涵洞加厚侧壁内按一定间距设置型钢支撑,混凝土浇筑后在拱顶部分粘钢板。纯增...
