挡土墙稳定分析计算书模板

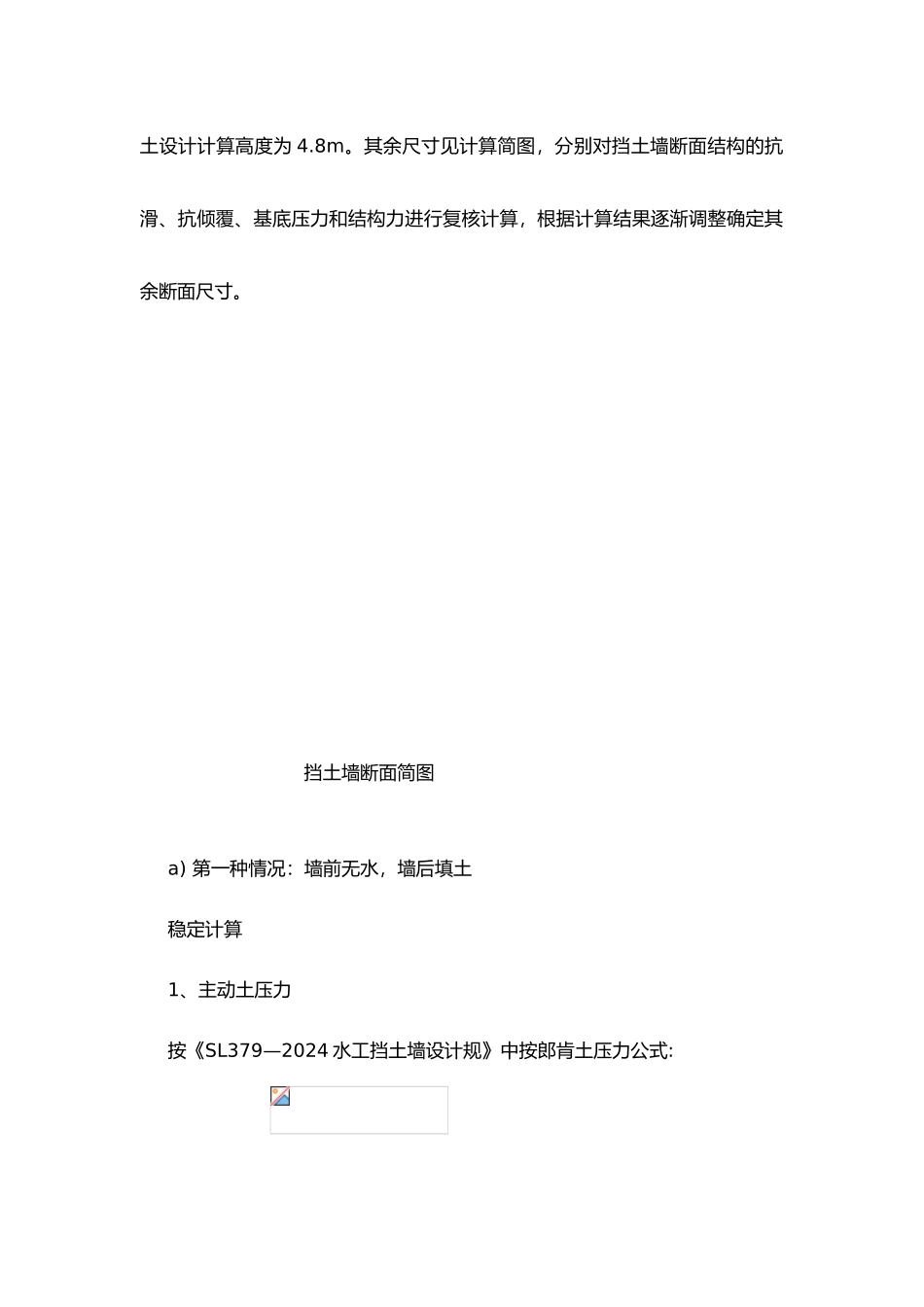

饿挡土墙稳定分析根据工程的需要假设墙的高度 H 为 4.8m,墙顶的宽度 b 为 0.8m,确定墙底的宽度 B 为 4.72m，基础埋深 2m，前趾延长 1m,后趾延长 1m,坡比为 1：0.4。选用墙身材料为浆砌石的重力式挡土墙，此类型的挡土墙具有构造简单、施工方便、就地取材等优点，是工程中常被广泛采纳的一种挡土墙形式。为防止挡土墙堤防冻融变化，挡土墙后填筑 1m 宽砂砾料，坡比为 1：0.5；挡土墙设两排排水孔，孔径 φ110mm，孔距为 3m,上下排间距为 2m，错开布置，排水管外填筑粗细碎石，防止换填体渗出堵塞排水管。为避开地基不均匀沉降引起墙身开裂，需按墙高和地基性质的变异，设置沉降缝，同时，为了减少圬工砌体因收缩硬化和温度化作用而产生裂缝，需设置伸缩缝。挡土墙的沉降缝和伸缩缝设置在一起，每隔 10m 设置一道，缝宽3cm，自墙顶做至基底，缝宜用沥青麻絮、沥青竹绒或涂以沥青木板等具有弹性的材料。以 2+000 桩号挡土墙水流最不利断面进行计算，取 2+000 底高程186.3m 作为设计挡土墙底高程；挡土墙顶高程为 191.10m，从安全计，挡土设计计算高度为 4.8m。其余尺寸见计算简图，分别对挡土墙断面结构的抗滑、抗倾覆、基底压力和结构力进行复核计算，根据计算结果逐渐调整确定其余断面尺寸。 挡土墙断面简图a) 第一种情况：墙前无水，墙后填土稳定计算1、主动土压力按《SL379—2024 水工挡土墙设计规》中按郎肯土压力公式:式中：P1、P2、P3—主动土压力，KN/m;q— 作用在墙后填土面上的换算后的均部荷载，KN/m2；γ—土的重度, KN/m3 , 取 19.00 KN/m3 ；γω—水的浮重度，KN/m3；取 10KN/m3；K a—主动土压力系数， Ka=0.36；h1—墙后地下水位以上土压力计算高度，m ;h2—墙后地下水位以下土压力计算高度，m ;经计算得 P=85.28 KN/m 其中：1) 式中：φ—填土的摩擦角，取 28。；计算得 Ka=0.36.2) 式中：h—墙顶面以上的等待填土高度，m； B0—不计车辆荷载作用时墙体的宽度，当墙后填土面为水平常，θ—稳定岩石坡面坡角，取 50。；α—墙背摩擦角，取 45。； L—考虑一辆重车在挡土墙纵向分布的计算长度，m（大于分段长度时 L取 15m ）;L0—前后轴距加轮胎着地长度。除汽—20 级重车为 5.6m 外，其余均为 4.2m;∑G0—布置在 B0×L 面板的车轮总重。注：该设计取公路等级为三级，车辆荷载等级为汽车—10 级，履带 50 进行计算。经计算得出 q=3.8 KN/m2.2、抗滑移稳定：按《...
