数控专业设计论文杯轴零件数控加工工艺编制

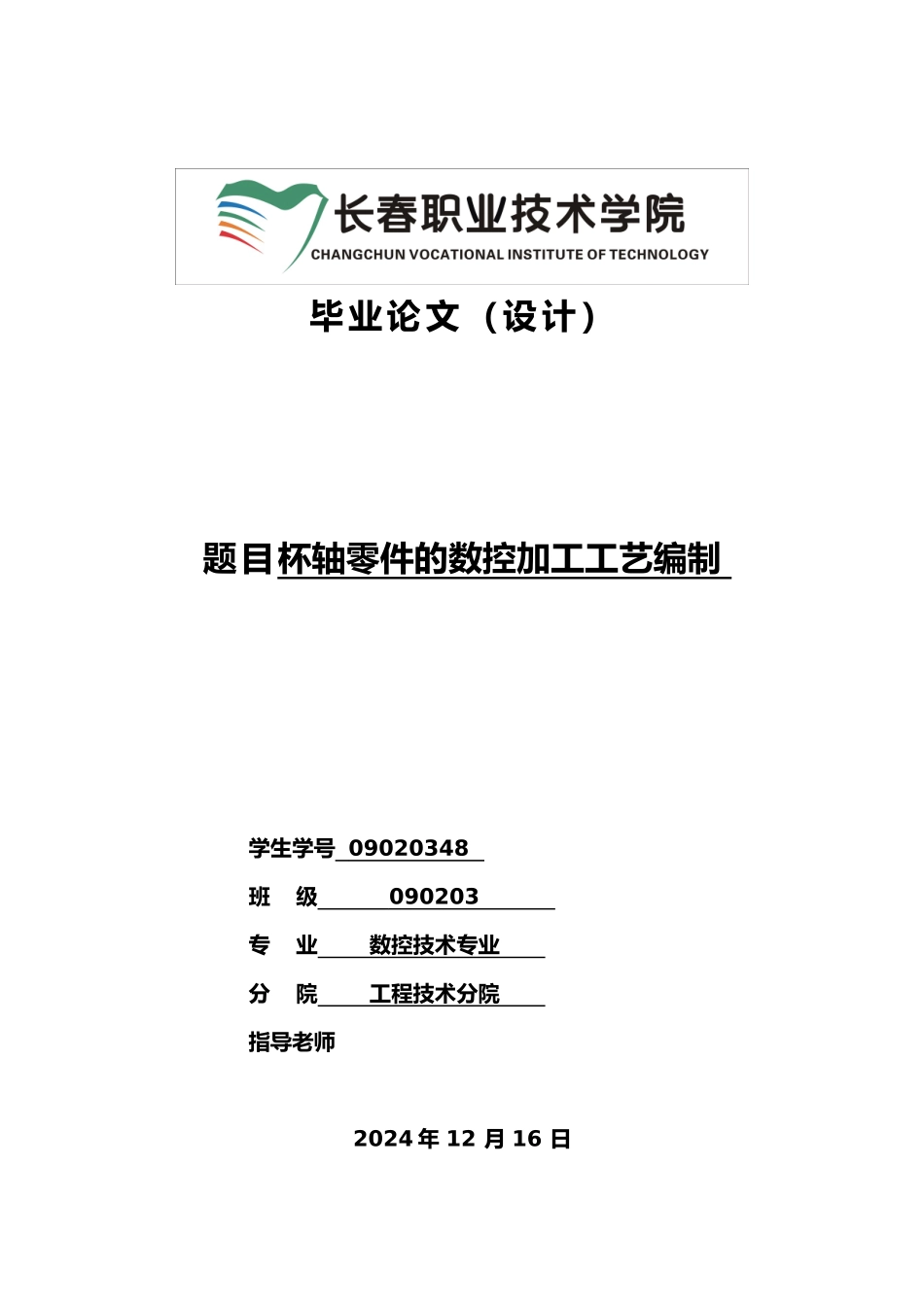

数控专业设计论文杯轴零件数控加工工艺编制_第1页
1/44

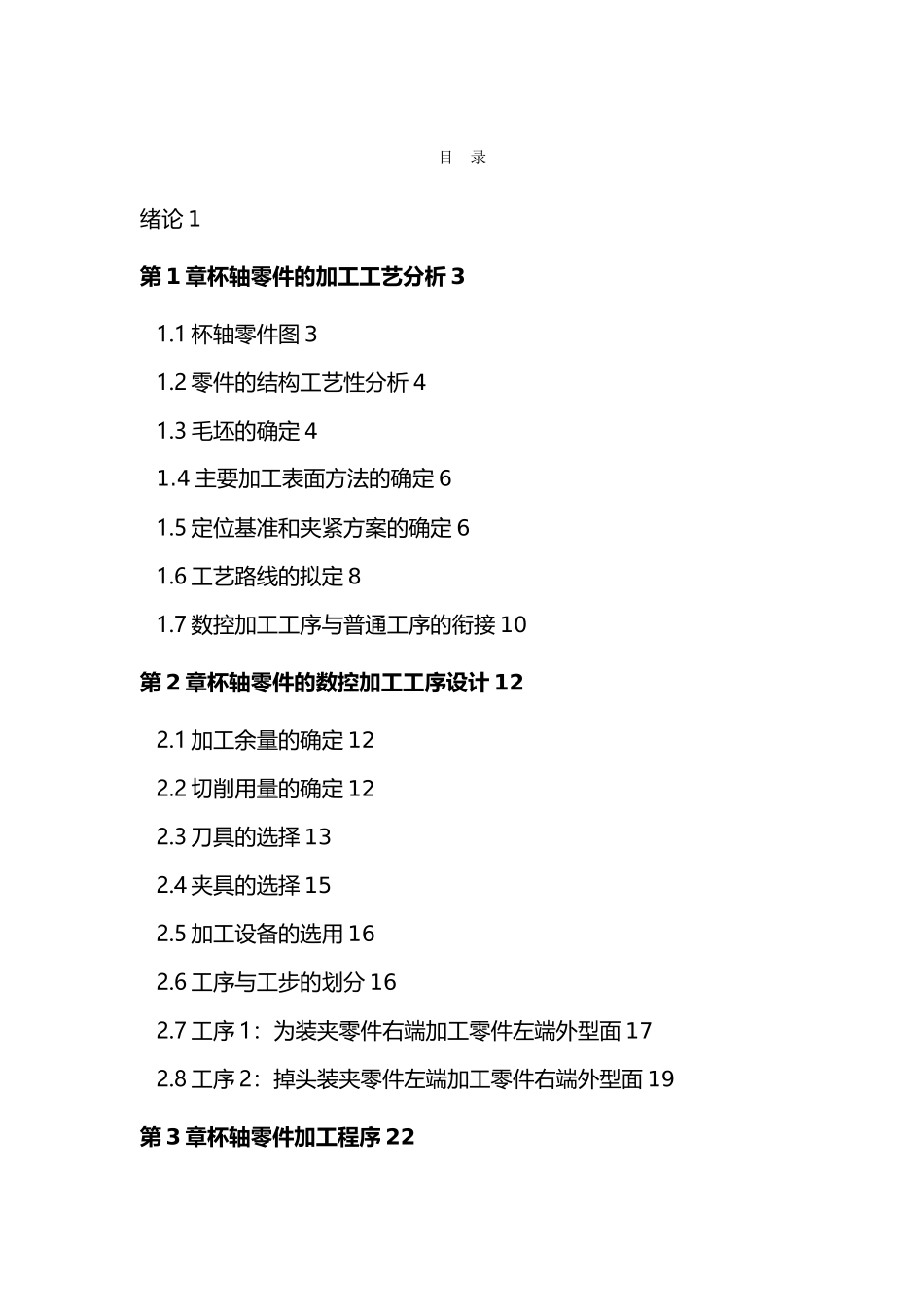

数控专业设计论文杯轴零件数控加工工艺编制_第2页
2/44

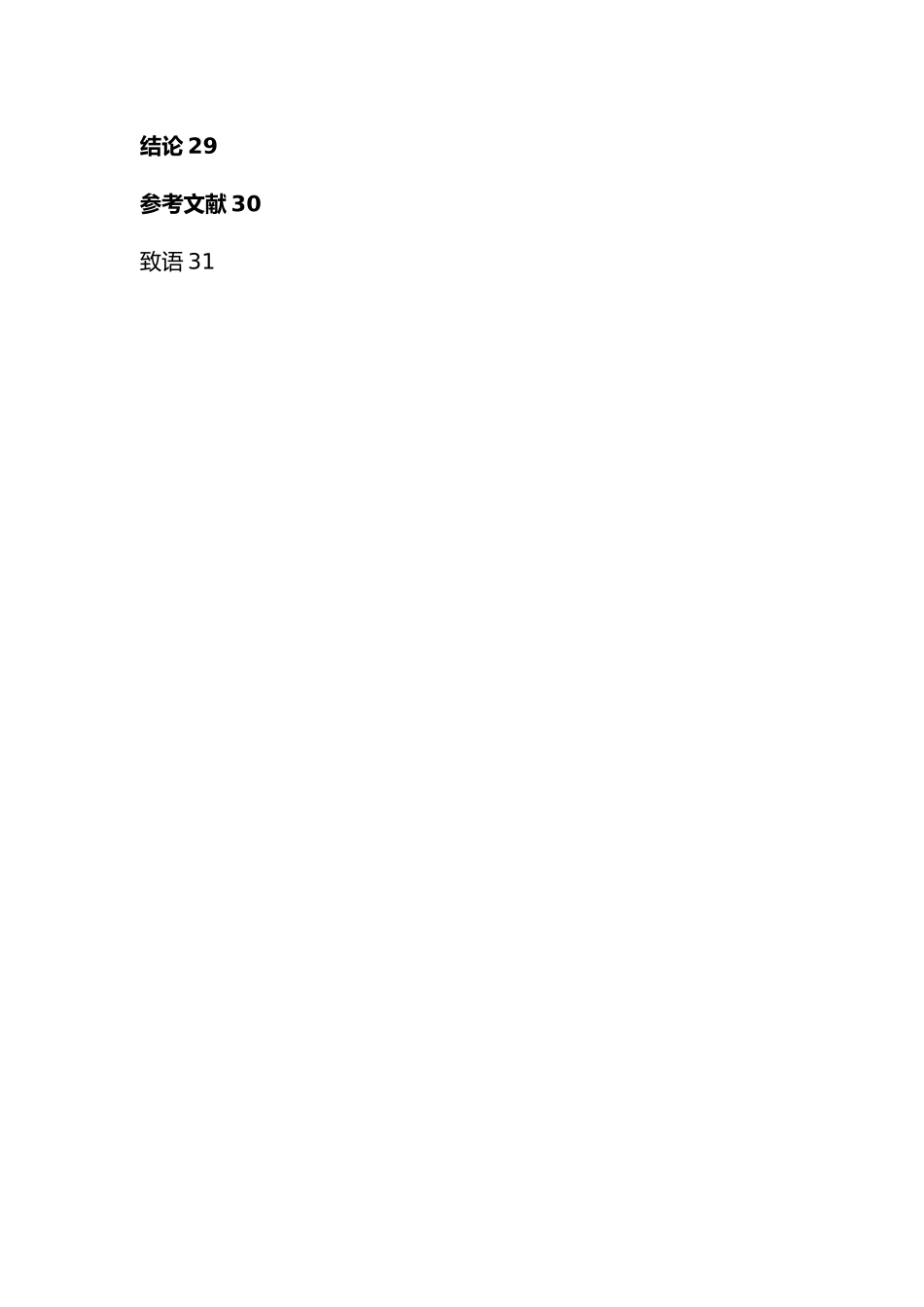

数控专业设计论文杯轴零件数控加工工艺编制_第3页
3/44
毕业论文(设计)题目杯轴零件的数控加工工艺编制 学生学号 09020348 班 级 090203 专 业 数控技术专业 分 院 工程技术分院 指导老师2024 年 12 月 16 日目 录绪论 1第 1 章杯轴零件的加工工艺分析 31.1 杯轴零件图 31.2 零件的结构工艺性分析 41.3 毛坯的确定 41.4 主要加工表面方法的确定 61.5 定位基准和夹紧方案的确定 61.6 工艺路线的拟定 81.7 数控加工工序与普通工序的衔接 10第 2 章杯轴零件的数控加工工序设计 122.1 加工余量的确定 122.2 切削用量的确定 122.3 刀具的选择 132.4 夹具的选择 152.5 加工设备的选用 162.6 工序与工步的划分 162.7 工序 1:为装夹零件右端加工零件左端外型面 172.8 工序 2:掉头装夹零件左端加工零件右端外型面 19第 3 章杯轴零件加工程序 22结论 29参考文献 30致语 31摘 要在数控编程中,工艺分析和工艺设计是至关重要的,无论是手工编程还是自动编程,在加工前都要对所加工零件进行工艺分析,拟定加工方案,选择加工设备、刀具、夹具,确定切削用量,安排加工顺序,制定走刀路线等。在编程过程中,还要对一些工艺问题(如对刀点,换刀点,刀具补偿等)做相应处理。因此程序编制中的工艺分析和工艺设计是一项十分重要的工作。本设计的零件为杯轴,它是用于减震装置上的一个连接件,从其外形特征来看,它是一个典型的轴类零件。本文根据该零件的图纸与技术要求,对该零件进行了详细的数控加工工艺分析,依据分析的结果,确定了该零件的加工方法、装夹方式、定位基准、使用刀具、加工顺序安排、工步划分,走刀路线和切削用量等,并编制了零件的数控加工工艺卡片、数控加工工序卡片和刀具卡片等,最后,采纳手工编程编制了该零件的数控加工程序。关键词 数控加工 工艺分析 工艺设计绪 论数控加工就是采纳数控程序控制机床进行零件加工的一种加工方法,相对于普通机床加工,数控加工具有加工效率高、劳动强度低、加工精度高、柔性好等一系列优点。数控机床加工中,数控程序(数控加工程序)是不可缺少的一部分,数控机床之所以能加工出各种形状、不同尺寸和精度的零件,就是因为编程人员为它编制了不同的加工程序。编写数控加工程序的过程就是将加工零件的工艺过程、工艺参数(进给速度、主轴转速和背吃刀量等)、位移数据与开关命令(换刀、切削液开/关和工件装卸等)等信息用数控系统规定的功能代码和格式按加工顺序编写成加工程序单,...
