数控工作台机电系统设计说明书

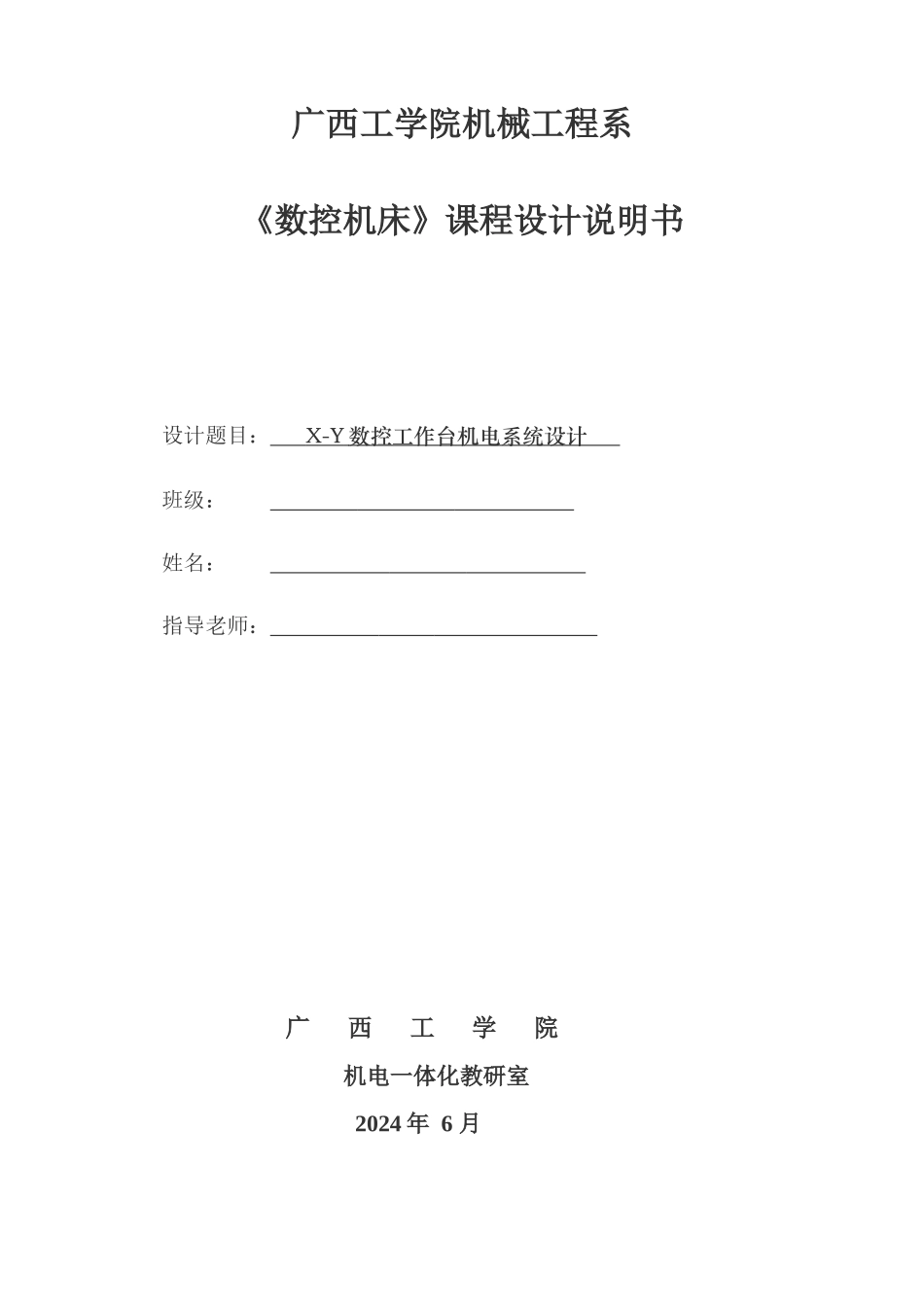

广西工学院机械工程系《数控机床》课程设计说明书设计题目： X-Y 数控工作台机电系统设计 班级： 姓名： 指导老师： 广 西 工 学 院机电一体化教研室2024 年 6 月目录一、《数控机床》课程设计目的………………………………………………3 二、设计任务………………………………………………………………………3 三、设计主要步骤……………………………………………………………………31、确定设计总体方案………………………………………………………………4（1）、机械传动部件的选择……………………………………………………4（2）、控制系统的设计…………………………………………………………42、机械传动部件的计算与选型……………………………………………………5（1）、导轨上移动部件的重量估算……………………………………………5（2）、计算切削力………………………………………………………………5（3）、滚珠丝杠传动的设计计算及校验………………………………………6（4）、步进电机的传动计算及电动机的选用…………………………………9（5）、滚动导轨的设计计算……………………………………………………153、其余附件的选择…………………………………………………………………16四、控制系统的设计………………………………………………………………17五、机械部分装配图的绘制………………………………………………………19六、参考文献…………………………………………………………………………20七、总结体会…………………………………………………………………………20一、设计的目的《数控机床》课程设计是一个重要的时间性教学环节，要求学生综合的运用所学的理论知识，独立进行的设计训练，主要目的：1、通过设计，使学生全面地、系统地了解和掌握数控机床的基本组成及其想怪知识，学习总体的方案拟定、分析与比较的方法。2、通过对机械系统的设计，掌握几种典型传动元件与导向元件的工作原理、设计计算及选用的方式3、通过对机械系统的设计，掌握常用伺服电机的工作原理、计算控制方法与控制驱动方式4、培育学生独立分析问题和解决问题的能力，学习并树立“系统设计”的思想5、锻炼提高学生应用手册和标准、查阅文献资料及撰写科技论文的能力二、设计任务设计一套供立式数控铣床使用的 X-Y 数控工作台，主要参数如下：1、立铣刀最大直径的 d=15mm，立铣刀齿数 Z=3，最大铣削宽度=15mm最大背...
