数控机床轴类零件加工工艺课程设计样本

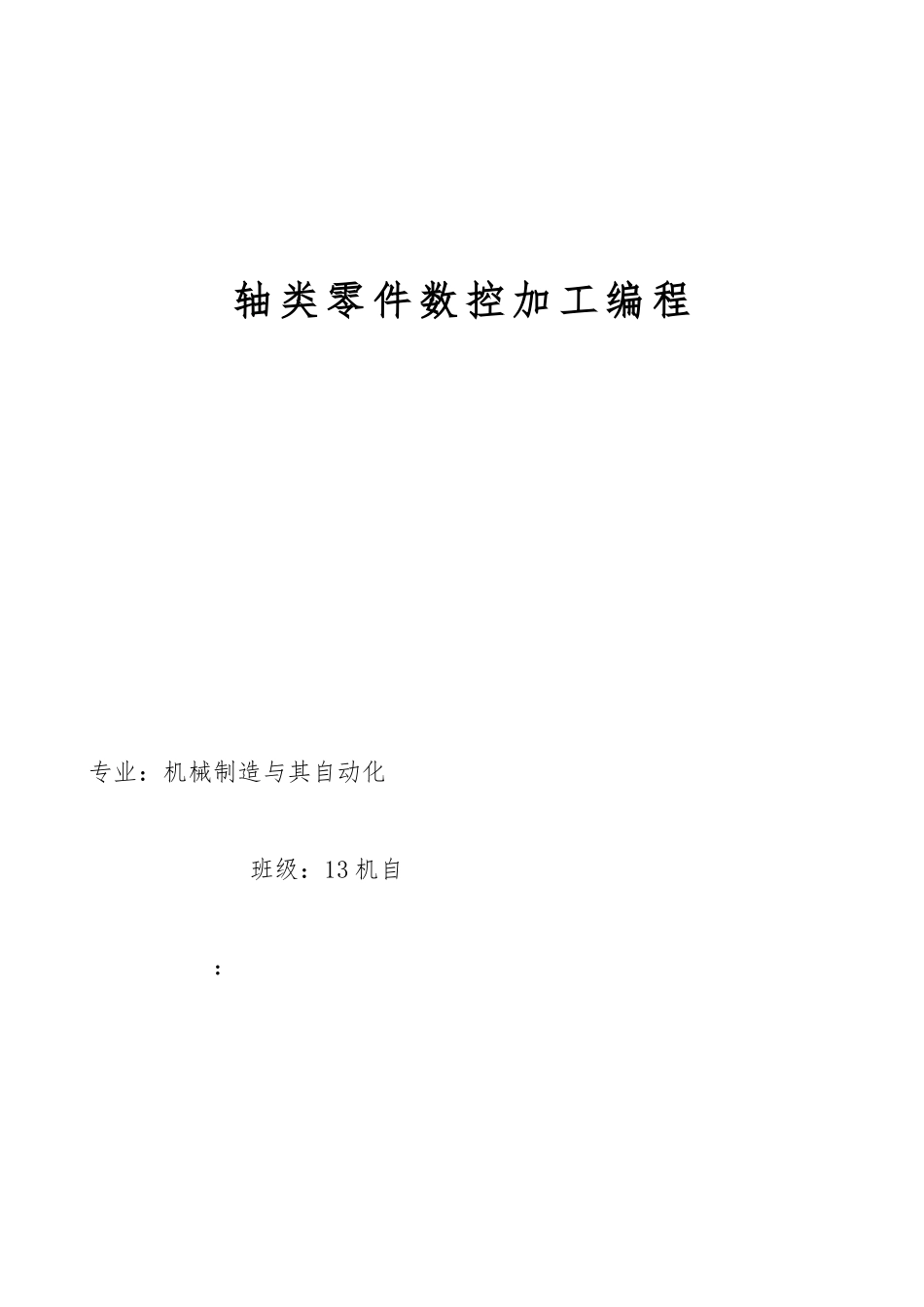

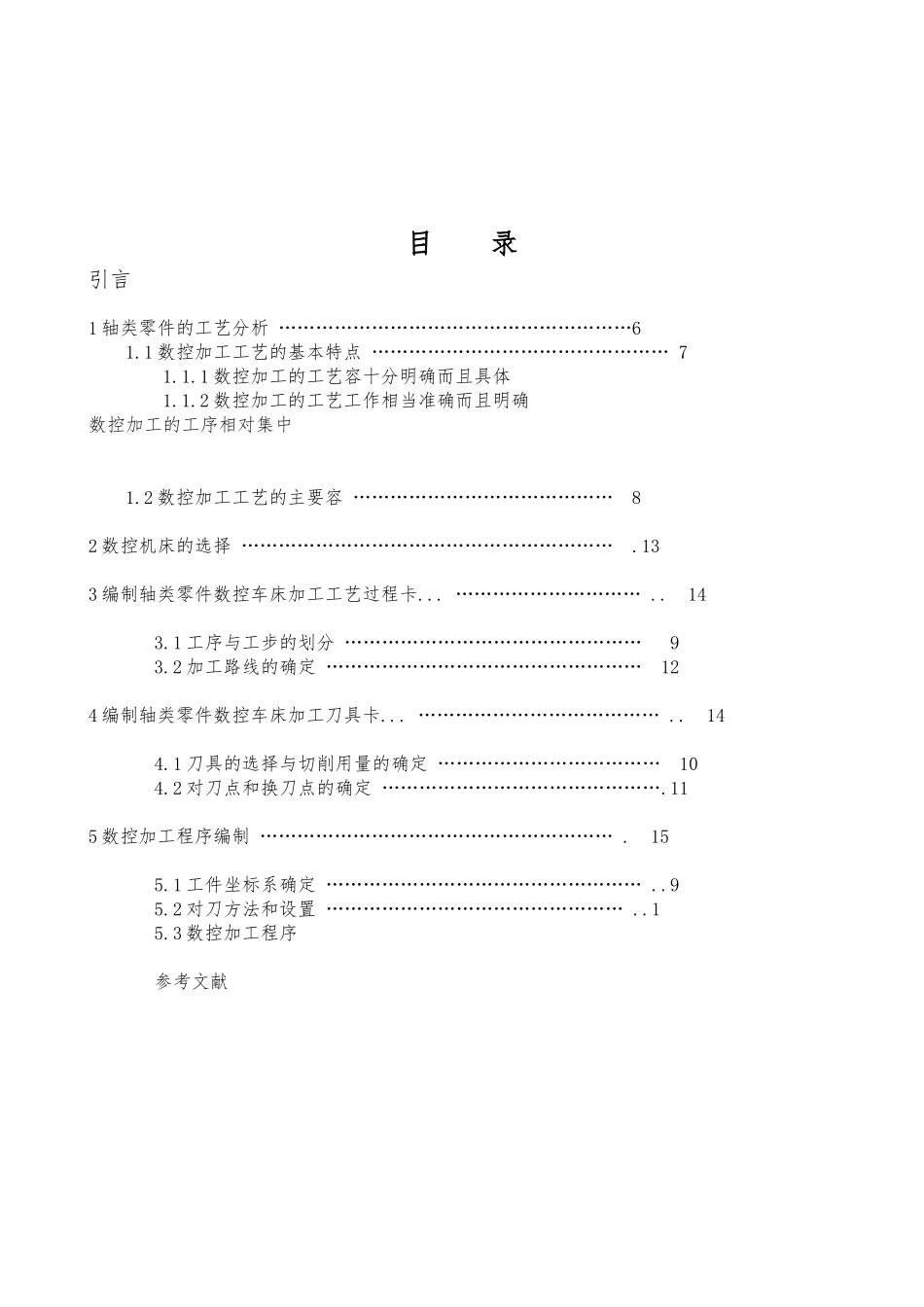

轴 类 零 件 数 控 加 工 编 程专业：机械制造与其自动化 班级：13 机自：学院机械工程学院班级13 机自卓越设 计 起 止 日 期2024 年 8 月 29 日—— 2024 年 9 月 2 日设计题目： 轴类零件数控加工程序编制设计任务（主要技术参数）：编制如图所示轴类零件的数控车床加工程序。 工作任务：1.零件的工艺分析 2.数控机床的选择 3. 编程中工艺指令的处理 4.编制数控车床加工工艺过程卡 5.编制数控加工程序 6.设计说明书 1 份。指导老师评语： 成绩： 签字： 年 月 日目 录引言 1 轴类零件的工艺分析 …………………………………………………61.1 数控加工工艺的基本特点 ………………………………………… 7 1.1.1 数控加工的工艺容十分明确而且具体 1.1.2 数控加工的工艺工作相当准确而且明确数控加工的工序相对集中 1.2 数控加工工艺的主要容 …………………………………… 82 数控机床的选择 …………………………………………………… .133 编制轴类零件数控车床加工工艺过程卡... ………………………… .. 143.1 工序与工步的划分 ………………………………………… 93.2 加工路线的确定 …………………………………………… 124 编制轴类零件数控车床加工刀具卡... ………………………………… .. 144.1 刀具的选择与切削用量的确定 ……………………………… 104.2 对刀点和换刀点的确定 ……………………………………….115 数控加工程序编制 ………………………………………………… . 155.1 工件坐标系确定 …………………………………………… ..95.2 对刀方法和设置 ………………………………………… ..15.3 数控加工程序参考文献 引言轴，支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。一般为金属圆杆状，各段可以有不同的直径。机器中作回转运动的零件就装在轴上。根据轴线形状的不同，轴可以分为曲轴和直轴两类。根据轴的承载情况，又可分为：①转轴，工作时既承受弯矩又承受扭矩，是机械中最常见的轴，如各种减速器中的轴等。②心轴，用来支承转动零件只承受弯矩而不传递扭矩，有些心轴转动，如铁路车辆的轴等，有些心轴则不转动，如支承滑轮的轴等。③传动轴，主要用来传递扭矩而不承受弯矩，如起重机移动机构中的长光轴、汽车的驱动轴等。轴的材料主要采纳碳素钢或合金钢，也可采纳球墨铸铁或合金铸铁等。轴的结构...
