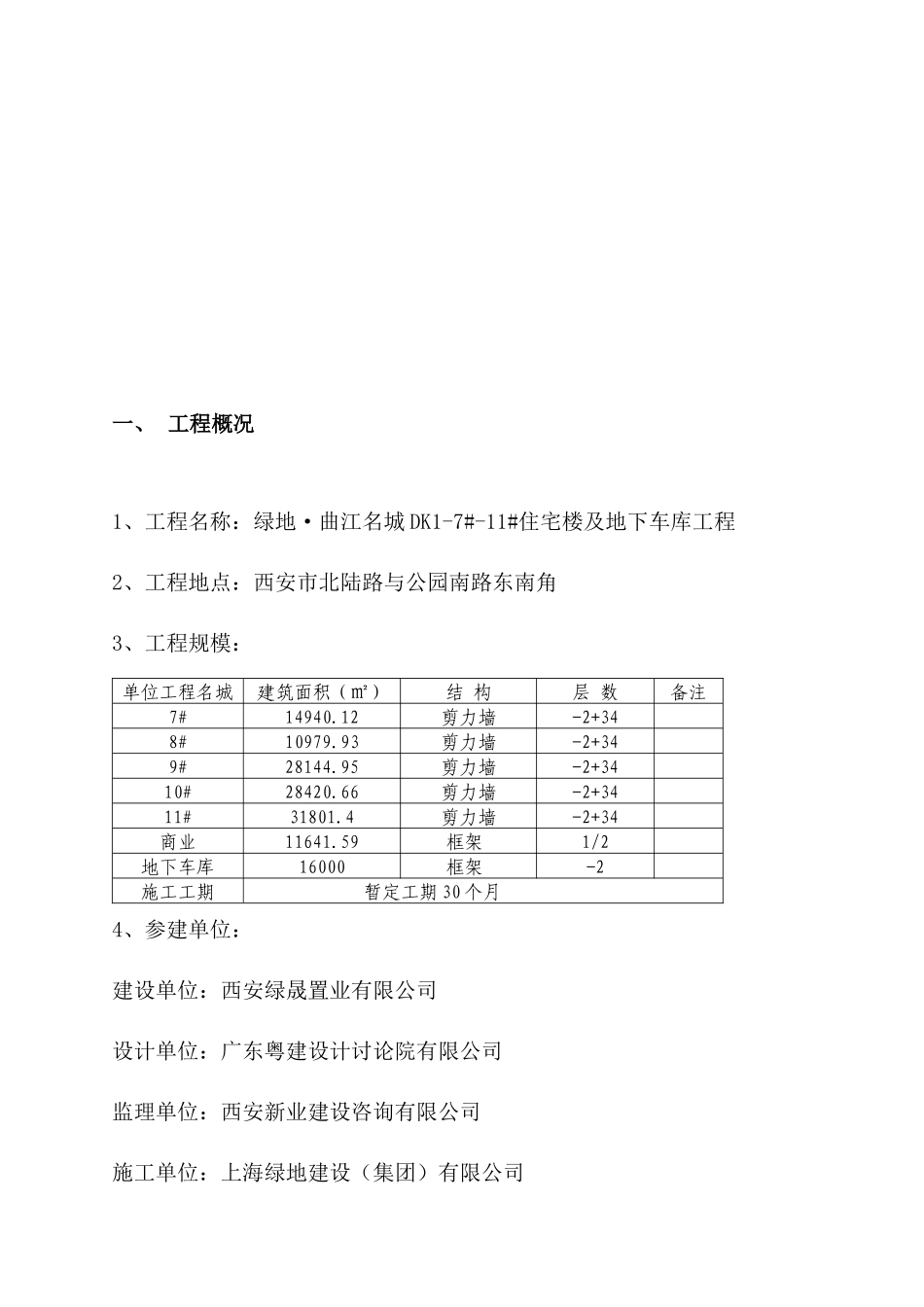

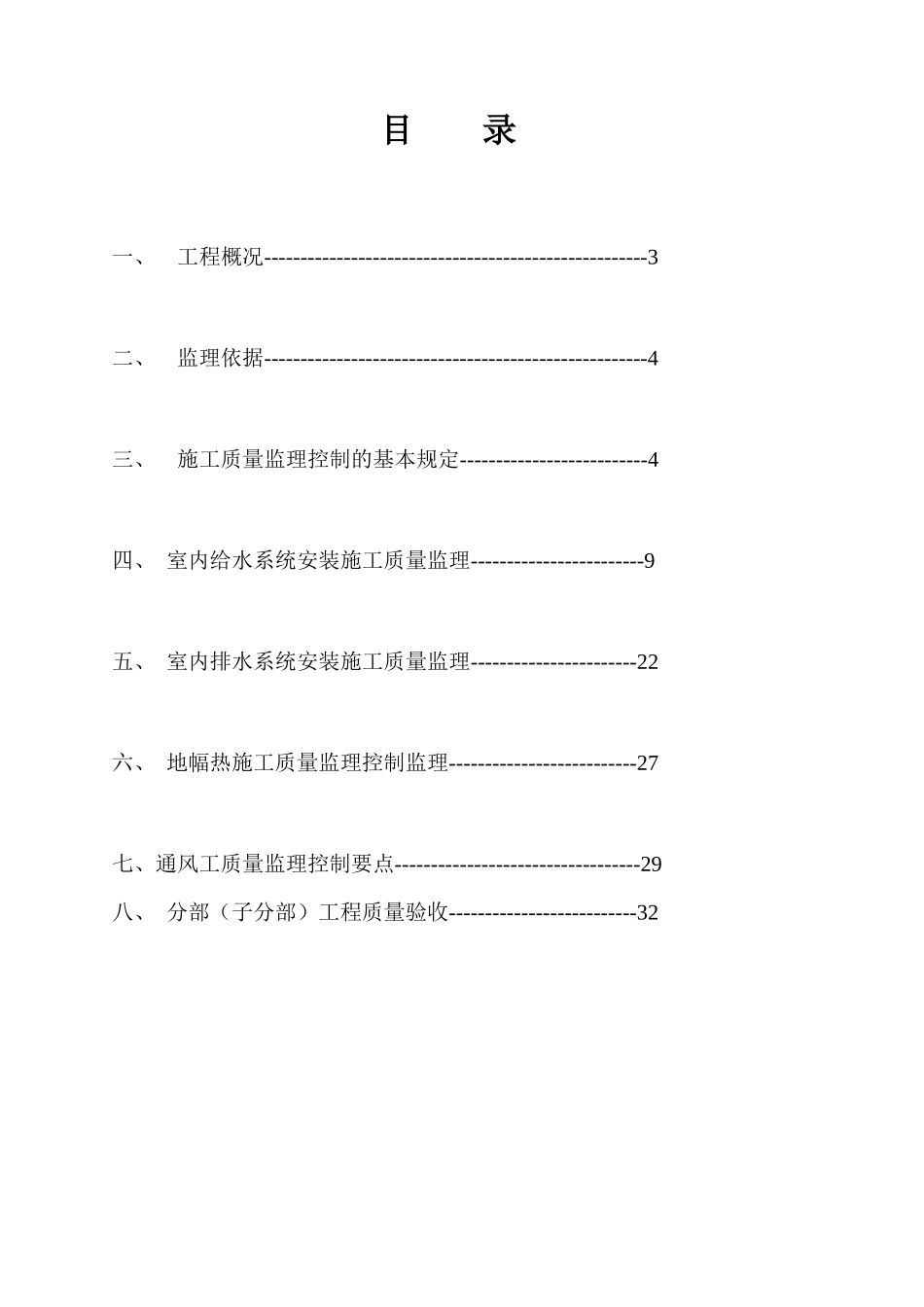

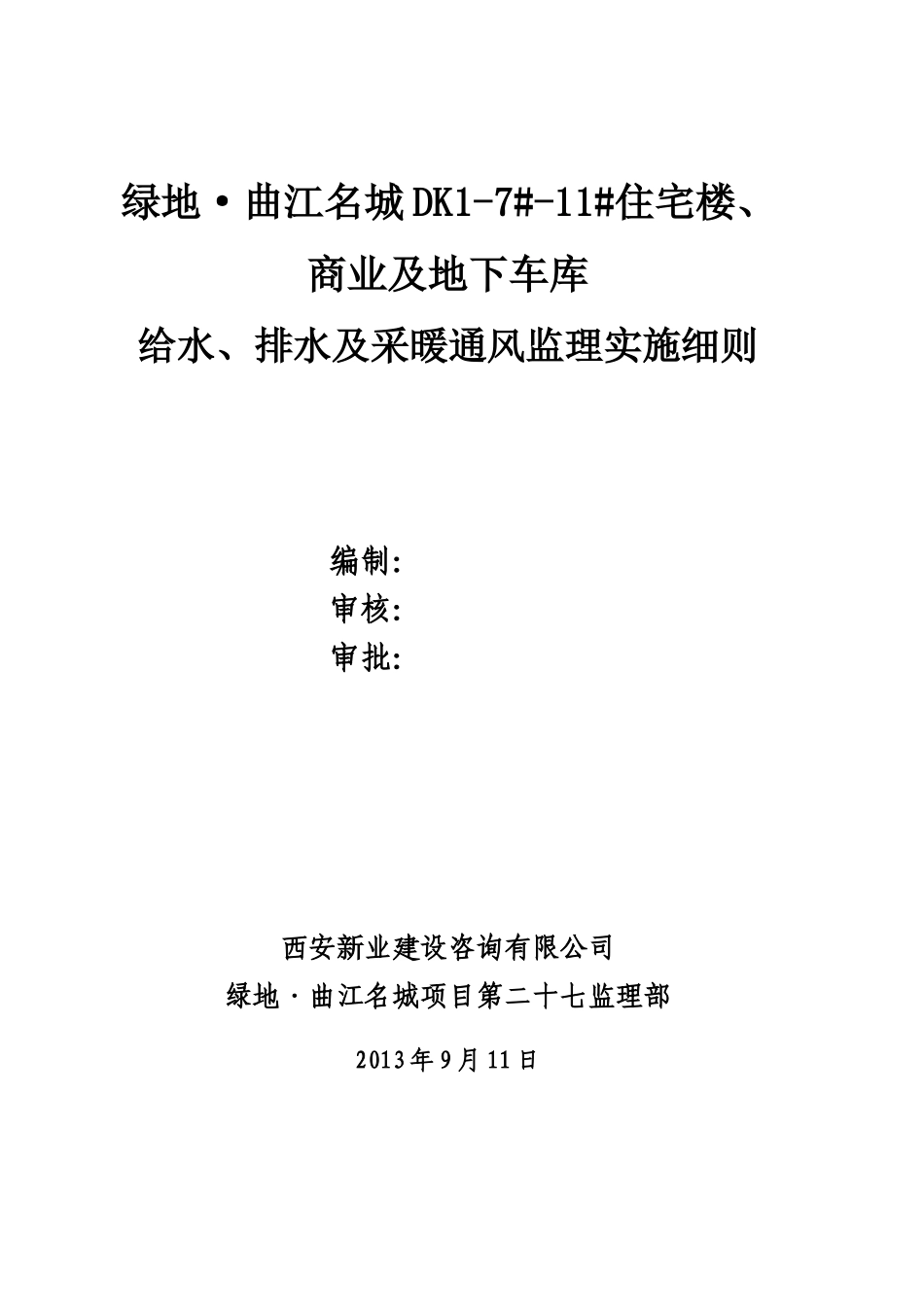

绿地·曲江名城 DK1-7#-11#住宅楼、商业及地下车库给水、排水及采暖通风监理实施细则编制:审核:审批:西安新业建设咨询有限公司绿地·曲江名城项目第二十七监理部2013 年 9 月 11 日 目 录一、工程概况-----------------------------------------------------3二、监理依据-----------------------------------------------------4三、施工质量监理控制的基本规定--------------------------4四、 室内给水系统安装施工质量监理------------------------9五、 室内排水系统安装施工质量监理-----------------------22六、 地幅热施工质量监理控制监理--------------------------27七、通风工质量监理控制要点----------------------------------29八、 分部(子分部)工程质量验收--------------------------32一、 工程概况1、工程名称:绿地·曲江名城 DK1-7#-11#住宅楼及地下车库工程2、工程地点:西安市北陆路与公园南路东南角3、工程规模:单位工程名城建筑面积(㎡)结 构层 数备注7#14940.12剪力墙-2+348#10979.93剪力墙-2+349#28144.95剪力墙-2+3410#28420.66剪力墙-2+3411#31801.4剪力墙-2+34商业11641.59 框架1/2地下车库16000 框架-2施工工期 暂定工期 30 个月4、参建单位:建设单位:西安绿晟置业有限公司设计单位:广东粤建设计讨论院有限公司监理单位:西安新业建设咨询有限公司施工单位:上海绿地建设(集团)有限公司勘察单位:信息产业部电子综合勘察讨论院二、 监理依据 1.采暖通风与空气调节设计法律规范 (GB50019-2024)2.《通风与空调工程施工质量验收法律规范》 (GB50243-2024)3.建筑给水排水及采暖工程施工质量验收法律规范 (GB50242-2024)4.室外给排水设计法律规范 (GB50013-2024)5.建设单位提供的设计文件(施工图、变更)6.建设工程监理法律规范 (GB50319-2024)7.《建筑工程施工质量验收统一标准》 (GB50300-2001)8.《中华人民共和国建筑法》、《建设工程质量管理条例》、《建设工程安全生产管理条例》等国家、行业、当地政府有关工程建设的政策法令、法律法规;9.国家、行业、当地政府现行建设工程质量评定标准及验收法律规范等有关工程建设的标准、法律规范、规程、标准图; 10.《建筑给水排水与采暖工程施工质量验收法律规范》 11.《地面辐热供暖技术规程》三、 施工质量监理控制的基本规定质量管理1. 建筑给水、排水及采暖通风工程施工现场应具有必要的施工技...
