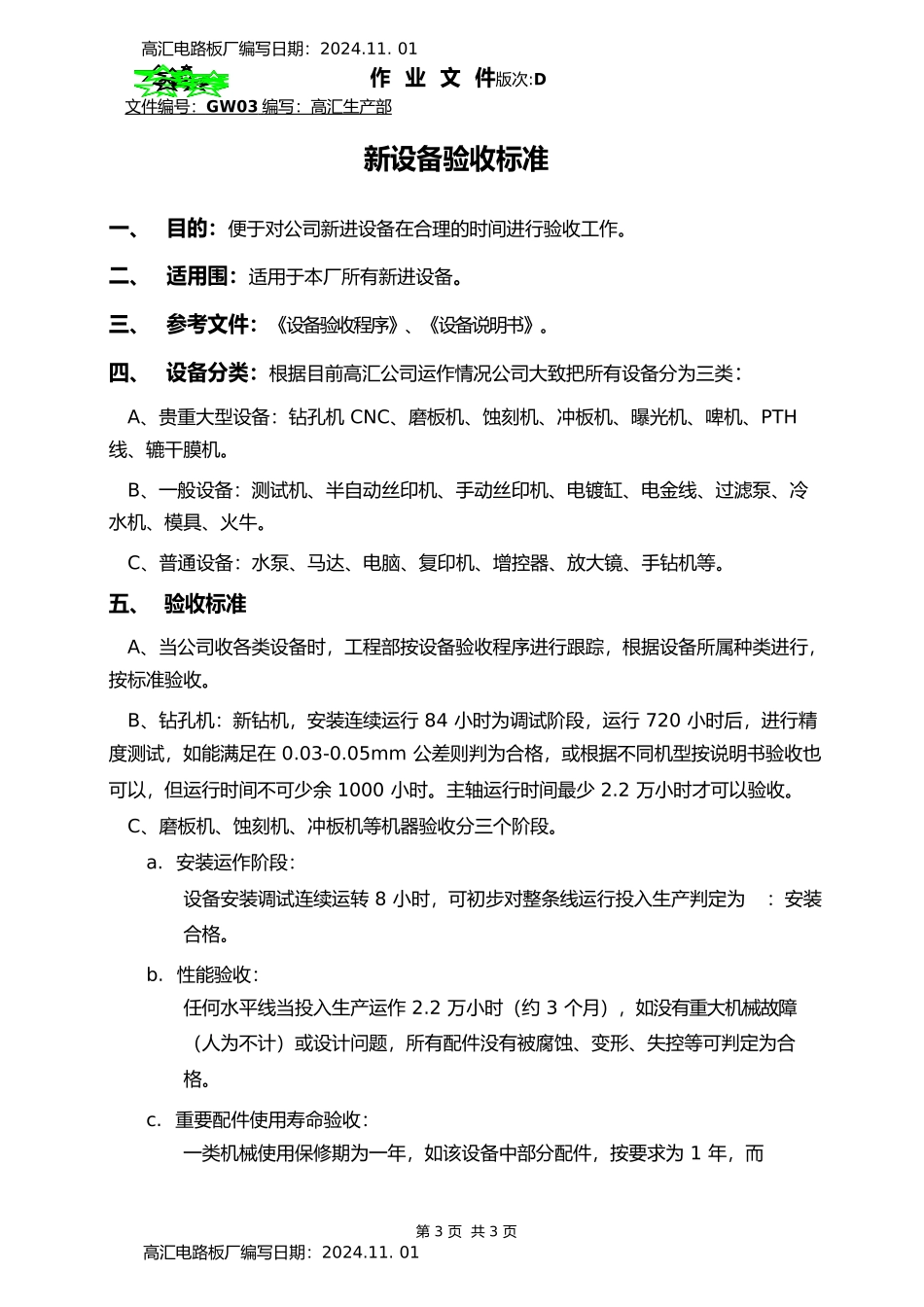

高汇电路板厂编写日期：2024.11. 01作 业 文 件版次:D文件编号： GW03 编写：高汇生产部 新设备验收标准一、 目的：便于对公司新进设备在合理的时间进行验收工作。二、 适用围：适用于本厂所有新进设备。三、 参考文件：《设备验收程序》、《设备说明书》。四、 设备分类：根据目前高汇公司运作情况公司大致把所有设备分为三类：A、贵重大型设备：钻孔机 CNC、磨板机、蚀刻机、冲板机、曝光机、啤机、PTH线、辘干膜机。B、一般设备：测试机、半自动丝印机、手动丝印机、电镀缸、电金线、过滤泵、冷水机、模具、火牛。C、普通设备：水泵、马达、电脑、复印机、增控器、放大镜、手钻机等。五、 验收标准A、当公司收各类设备时，工程部按设备验收程序进行跟踪，根据设备所属种类进行，按标准验收。B、钻孔机：新钻机，安装连续运行 84 小时为调试阶段，运行 720 小时后，进行精度测试，如能满足在 0.03-0.05mm 公差则判为合格，或根据不同机型按说明书验收也可以，但运行时间不可少余 1000 小时。主轴运行时间最少 2.2 万小时才可以验收。C、磨板机、蚀刻机、冲板机等机器验收分三个阶段。a. 安装运作阶段：设备安装调试连续运转 8 小时，可初步对整条线运行投入生产判定为 ：安装合格。b. 性能验收：任何水平线当投入生产运作 2.2 万小时（约 3 个月），如没有重大机械故障（人为不计）或设计问题，所有配件没有被腐蚀、变形、失控等可判定为合格。c. 重要配件使用寿命验收：一类机械使用保修期为一年，如该设备中部分配件，按要求为 1 年，而第 3 页 共 3 页高汇电路板厂编写日期：2024.11. 01作 业 文 件版次:D文件编号： GW03 编写：高汇生产部 实际只用 7-8 个月，则设备可验收。但配件则不能验收，直到更换可使用一年为止。（如马达、磨板机压轴等）D、曝光机：曝光机分 5K、7K 两种。一般情况，调试运行 48 小时，如无故障，则当安装试机 OK。但平面光点平均度必须在 80%以上（以 5 点够成一个平面为准），5K灯管必须使用 8000-10000 次，7K 灯管最少必须使用超过 600 小时以上，如无问题，则可验收。其它所有配件保修期必须达一年以上。E、PTH 线、啤机：PTH 线验收较为直接，只须检则各缸停留时间是否在要求围，运行 4 小时无问题，即可验收。啤机验收，必须测量精确度，一般保持在±0.03mm。连续运行 48 小时即可。其它配件必须保修 1 年以上。F、辘干膜机：辘干膜...
