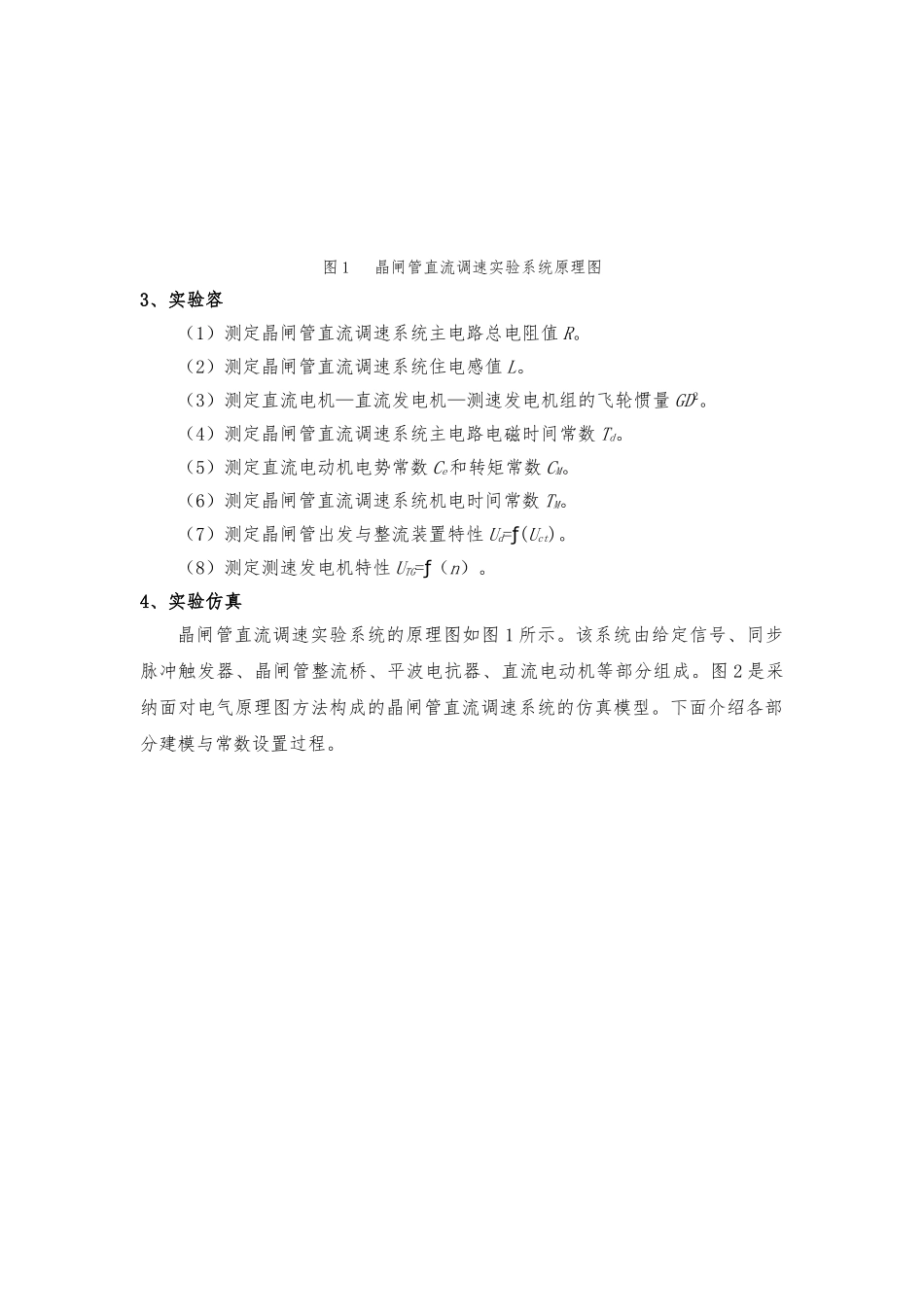

《 功率电子学课程设计》设计报告设计时间： 2024.06.05 班 级：10 应用电子与技术（ 1 ）班 姓 名：报告页数： 15 工业大学课程设计报告设计题目晶闸管直流调速系统参数和环节特性的测定实验学院 信息工程 专业应用电子技术班（ 1 ） 学号 成绩评定_______老师签名_______晶闸管直流调速系统参数和环节特性的测定实验1、实验目的（1）熟悉晶闸管直流调速系统的组成与其基本结构。（2）掌握晶闸管直流调速系统参数与反馈环节测定方法。2、实验原理晶闸管直流调速系统由整流变压器、晶闸管整流调速装置、平波电抗器、电动机—发电机住等组成。在本实验中，整流装置的主电路为三相桥式电路，控制电路可直接由给定电压 Ug作为触发器的移相控制电压 Uct，改变 Ug 的大小即可改变控制角 α，从而获得可调的直流电压，以满足实验要求。实验系统的组成原理如图 1 所示。图 1 晶闸管直流调速实验系统原理图3、实验容（1）测定晶闸管直流调速系统主电路总电阻值 R。（2）测定晶闸管直流调速系统住电感值 L。（3）测定直流电机—直流发电机—测速发电机组的飞轮惯量 GD2。（4）测定晶闸管直流调速系统主电路电磁时间常数 Td。（5）测定直流电动机电势常数 Ce和转矩常数 CM。（6）测定晶闸管直流调速系统机电时间常数 TM。（7）测定晶闸管出发与整流装置特性 Ud= (ƒ Uct)。（8）测定测速发电机特性 UTG=ƒ（n）。4、实验仿真晶闸管直流调速实验系统的原理图如图 1 所示。该系统由给定信号、同步脉冲触发器、晶闸管整流桥、平波电抗器、直流电动机等部分组成。图 2 是采纳面对电气原理图方法构成的晶闸管直流调速系统的仿真模型。下面介绍各部分建模与常数设置过程。图 2 晶闸管开环直流调速系统的仿真模型4.1 系统的建模和模型参数设置系统的建模包括主电路的建模和控制电路的建模两部分。 （1）主电路的建模和参数设置由图 2 可见，开环直流调速系统的主电路由三相对称沟通电压源、晶闸管整流桥、平波电抗器、直流电动机等部分组成。由于同步脉冲触发器与晶闸管整流桥不可分割的两个环节，通常作为一个组合体来讨论，所以将触发器归到主电路进行建模。① 三相对称沟通电压源的建模和参数设置。首先从电源模块中选取一个沟通电压源模块，再用复制的方法得到三相电源的另两个电压源模块，并用模块标题名称修改方法将模块标签分别改为“A 相”、“B 相”、“C 相”，然后从连接器模块中选取“Ground”元件...
