智能小家电控制系统的设计全自动洗衣机

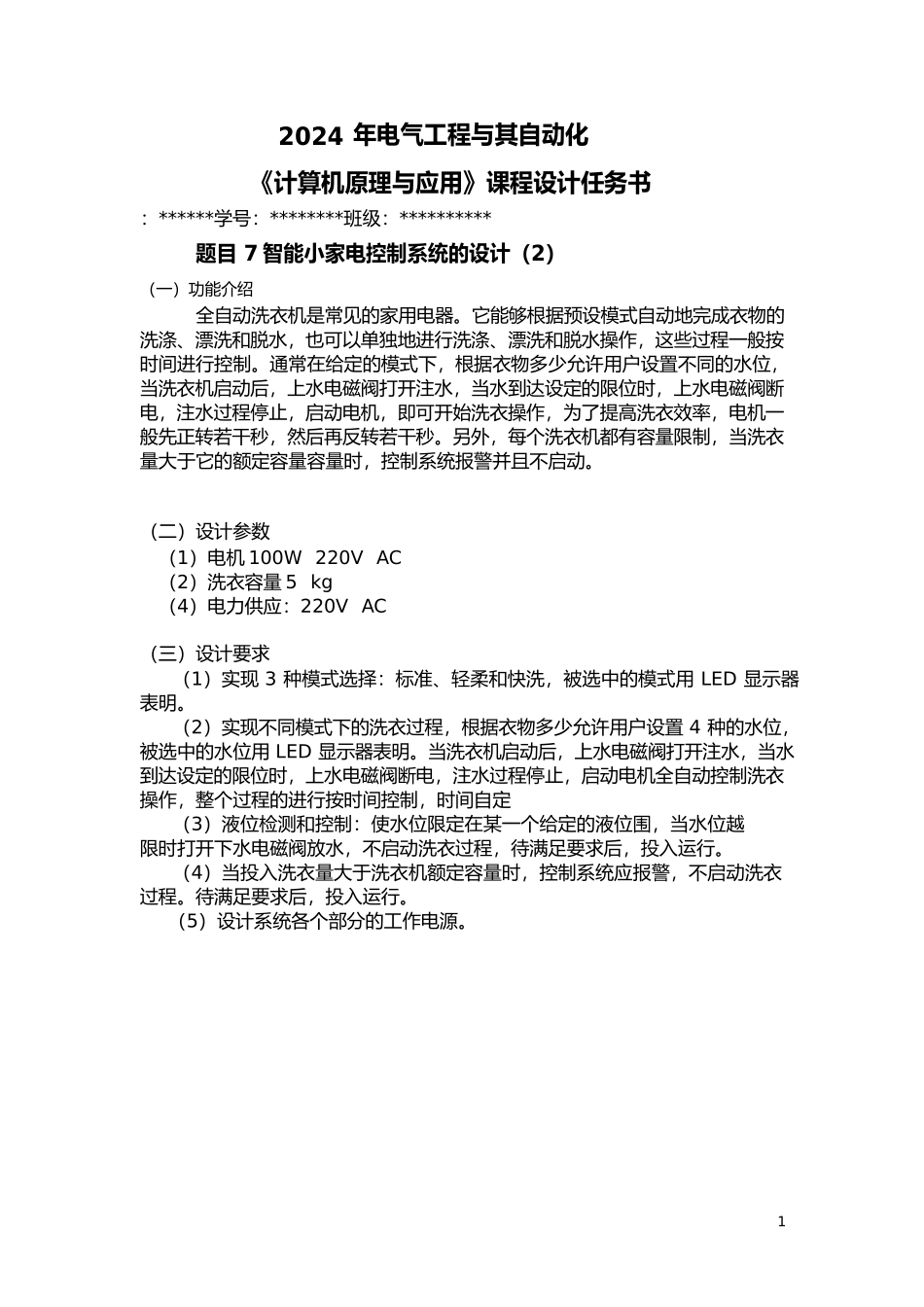

2024 年电气工程与其自动化《计算机原理与应用》课程设计任务书：******学号：********班级：**********题目 7 智能小家电控制系统的设计（2）（一）功能介绍全自动洗衣机是常见的家用电器。它能够根据预设模式自动地完成衣物的洗涤、漂洗和脱水，也可以单独地进行洗涤、漂洗和脱水操作，这些过程一般按时间进行控制。通常在给定的模式下，根据衣物多少允许用户设置不同的水位，当洗衣机启动后，上水电磁阀打开注水，当水到达设定的限位时，上水电磁阀断电，注水过程停止，启动电机，即可开始洗衣操作，为了提高洗衣效率，电机一般先正转若干秒，然后再反转若干秒。另外，每个洗衣机都有容量限制，当洗衣量大于它的额定容量容量时，控制系统报警并且不启动。（二）设计参数（1）电机 100W 220V AC（2）洗衣容量 5 kg（4）电力供应：220V AC（三）设计要求（1）实现 3 种模式选择：标准、轻柔和快洗，被选中的模式用 LED 显示器表明。（2）实现不同模式下的洗衣过程，根据衣物多少允许用户设置 4 种的水位，被选中的水位用 LED 显示器表明。当洗衣机启动后，上水电磁阀打开注水，当水到达设定的限位时，上水电磁阀断电，注水过程停止，启动电机全自动控制洗衣操作，整个过程的进行按时间控制，时间自定（3）液位检测和控制：使水位限定在某一个给定的液位围，当水位越限时打开下水电磁阀放水，不启动洗衣过程，待满足要求后，投入运行。（4）当投入洗衣量大于洗衣机额定容量时，控制系统应报警，不启动洗衣过程。待满足要求后，投入运行。（5）设计系统各个部分的工作电源。1引言单片机又称微控制器，或称嵌入式控制器。而现在的智能家电无一例外是采用微控制器来实现的，所以家用电器是单片机应用最多的领域之一。它是家用电器实现智能化的心脏和大脑。由于家用电器体积小，故要求其控制器体积更小以便能嵌入其结构之中。而家用电器品种多，功能差异也大，所以又要求其控制器有灵活的控制功能。单片机以微小的体积和编程的灵活性而产生多种控制功能，完全可以满足家用电器的需求。波轮式全自动洗衣机是家用电器领域的重要一员，在全自动洗衣机市场中占有很大的比例，其中绝大多数品是用单片机来实现的AT89C51 单片机是 ATMEL 公司 8 位单片机系列产品之一，是一种 20 引脚双列直插式芯片。它含 4KB 可反复烧录的 FLASH 存储器，RAM 字节也有 128 个，15个 I/O 口，5 个中断，2 个定时，已经可以满足程序的需要...
