机械制造工艺与机床夹具课程设计任务书

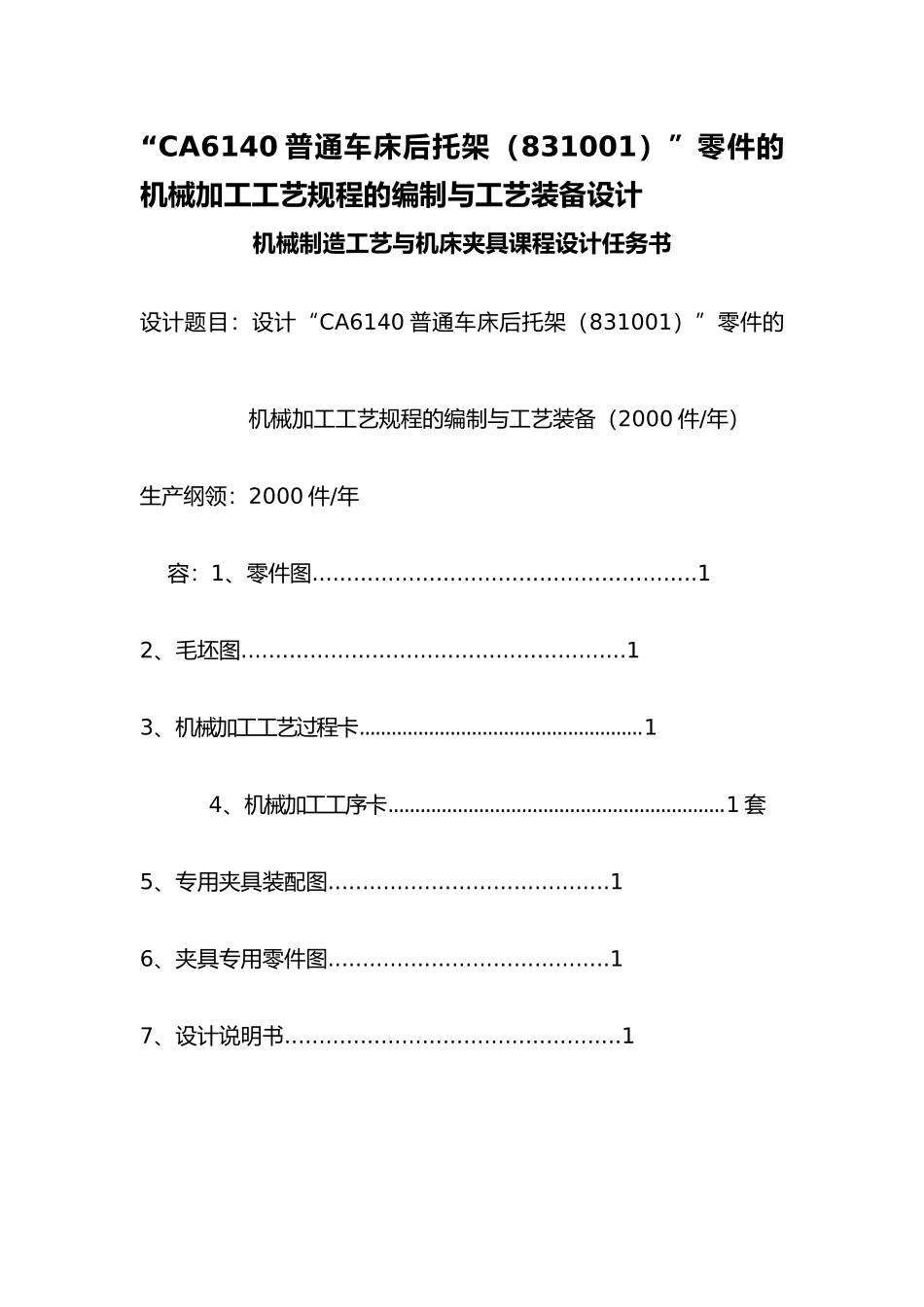

机械制造工艺与机床夹具课程设计任务书_第1页
1/56

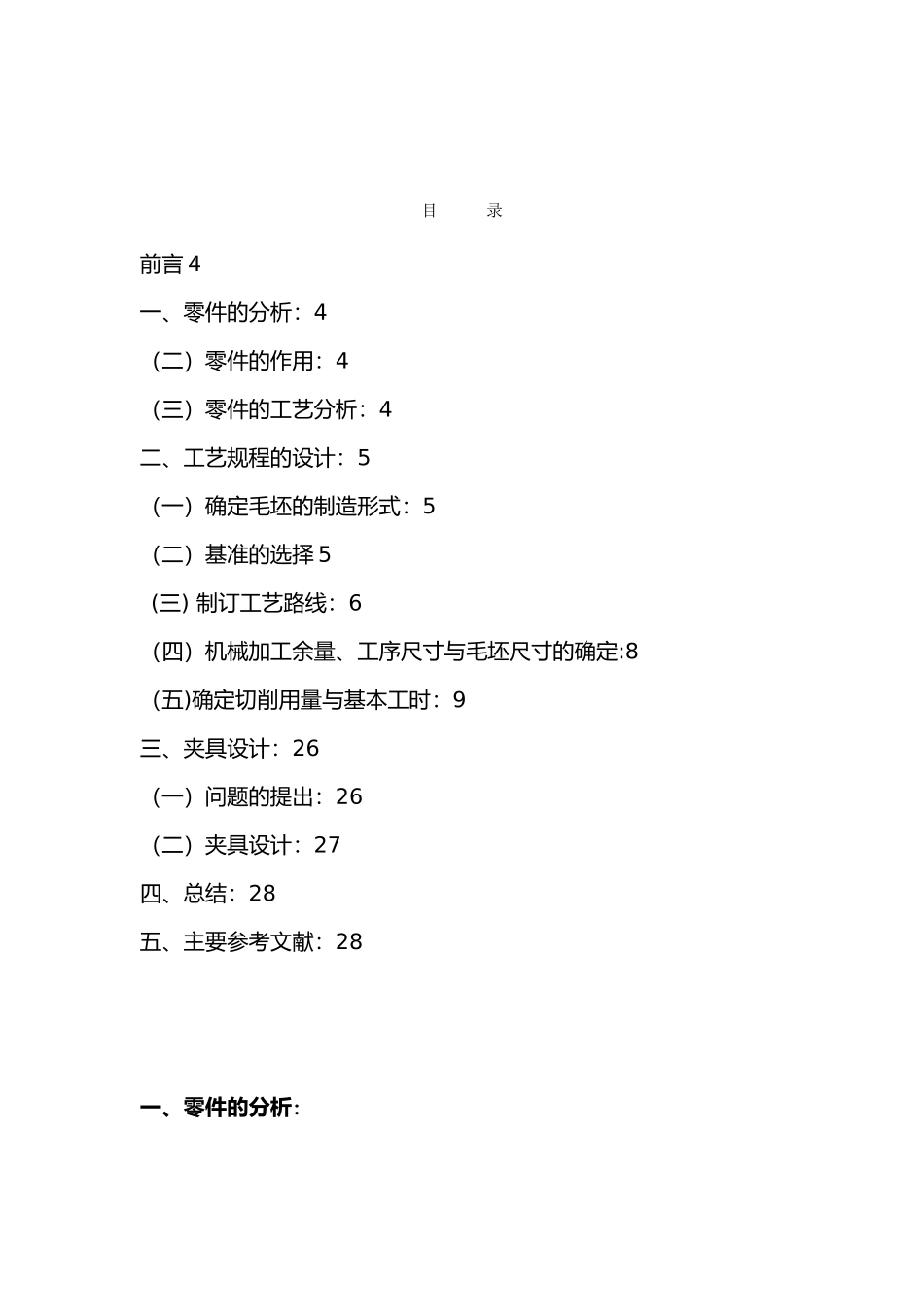

机械制造工艺与机床夹具课程设计任务书_第2页
2/56

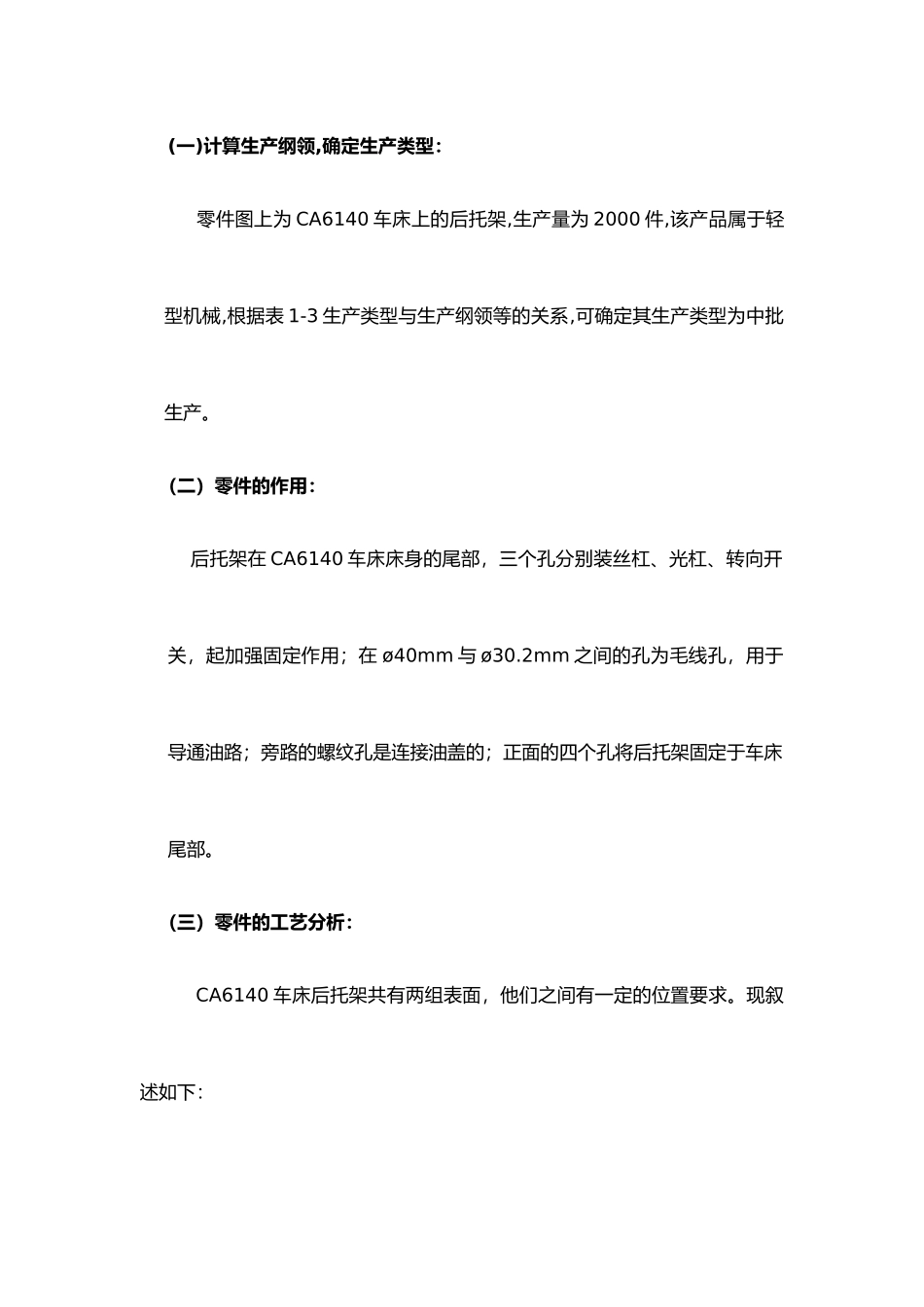

机械制造工艺与机床夹具课程设计任务书_第3页
3/56
“CA6140 普通车床后托架(831001)”零件的机械加工工艺规程的编制与工艺装备设计机械制造工艺与机床夹具课程设计任务书设计题目:设计“CA6140 普通车床后托架(831001)”零件的机械加工工艺规程的编制与工艺装备(2000 件/年)生产纲领:2000 件/年 容:1、零件图........................................................12、毛坯图........................................................13、机械加工工艺过程卡.....................................................1 4、机械加工工序卡...............................................................1 套5、专用夹具装配图.........................................16、夹具专用零件图.........................................17、设计说明书.................................................1目 录前言 4一、零件的分析:4(二)零件的作用:4(三)零件的工艺分析:4二、工艺规程的设计:5(一)确定毛坯的制造形式:5(二)基准的选择 5(三) 制订工艺路线:6(四)机械加工余量、工序尺寸与毛坯尺寸的确定:8(五)确定切削用量与基本工时:9三、夹具设计:26(一)问题的提出:26(二)夹具设计:27四、总结:28五、主要参考文献:28一、零件的分析:(一)计算生产纲领,确定生产类型: 零件图上为 CA6140 车床上的后托架,生产量为 2000 件,该产品属于轻型机械,根据表 1-3 生产类型与生产纲领等的关系,可确定其生产类型为中批生产。(二)零件的作用: 后托架在 CA6140 车床床身的尾部,三个孔分别装丝杠、光杠、转向开关,起加强固定作用;在 ø40mm 与 ø30.2mm 之间的孔为毛线孔,用于导通油路;旁路的螺纹孔是连接油盖的;正面的四个孔将后托架固定于车床尾部。(三)零件的工艺分析: CA6140 车床后托架共有两组表面,他们之间有一定的位置要求。现叙述如下:1、以 ø40mm 孔为中心的加工表面:这一组加工表面包括:ø40mm,ø30.2mm 与 ø25.5mm 的孔,两沉头孔为 ø20mm,两装配铰孔 ø13mm,深孔 ø6mm,螺纹 M6,两销孔。其中,主要加工表面为 ø40mm ,ø30.2mm 与 ø25.5mm 的三个孔。2、以底面 120×60mm 为中心的加工表面:这一组加工表面包括底面 120×60mm 和锪平面。这两组加工表面之间有一定的位置要求,主要是:ø40mm 孔的轴线与底面的平行度为 100:0.07;ø30.2mm 孔的轴线与底面的平行度为 100:0.07...
