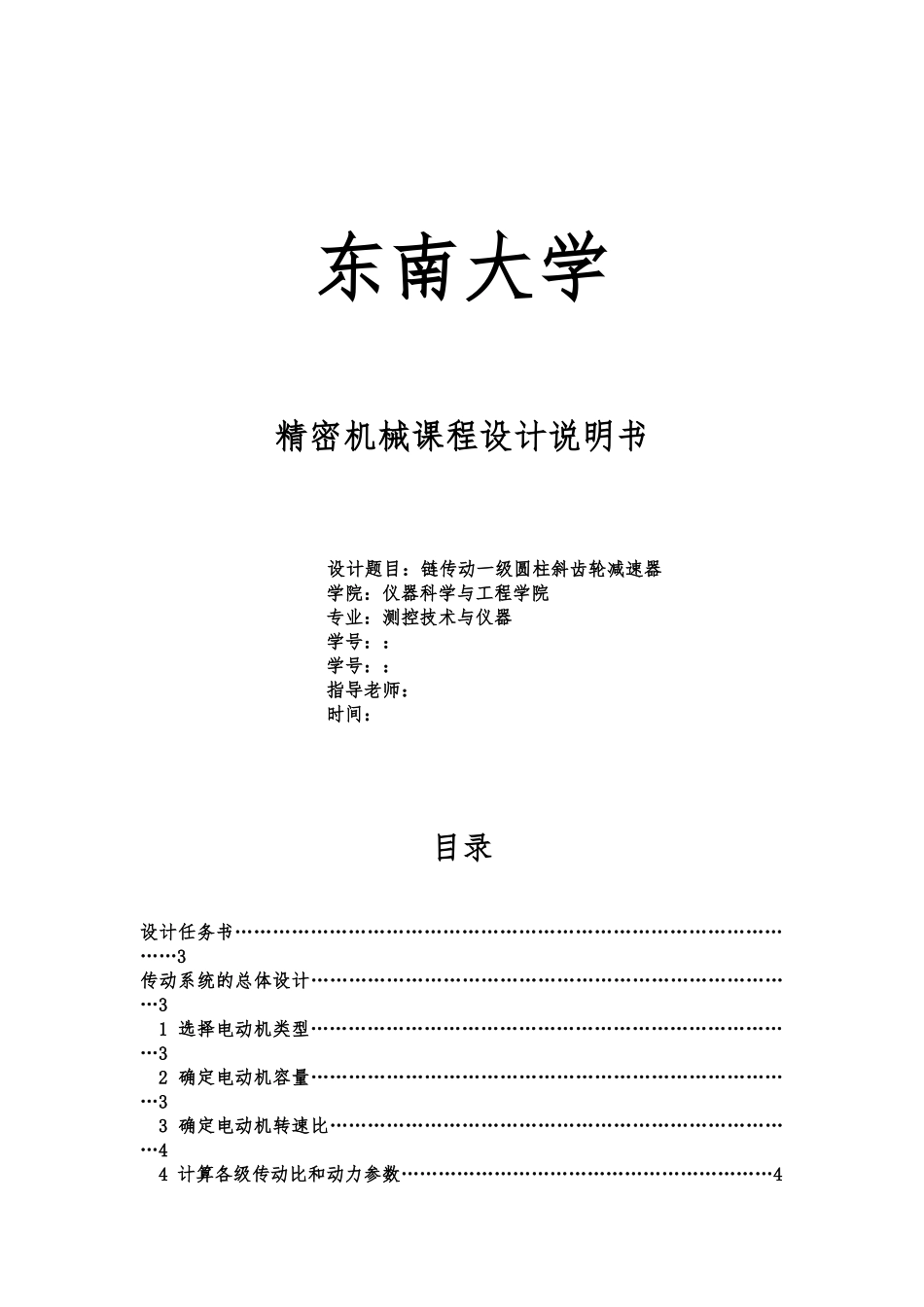

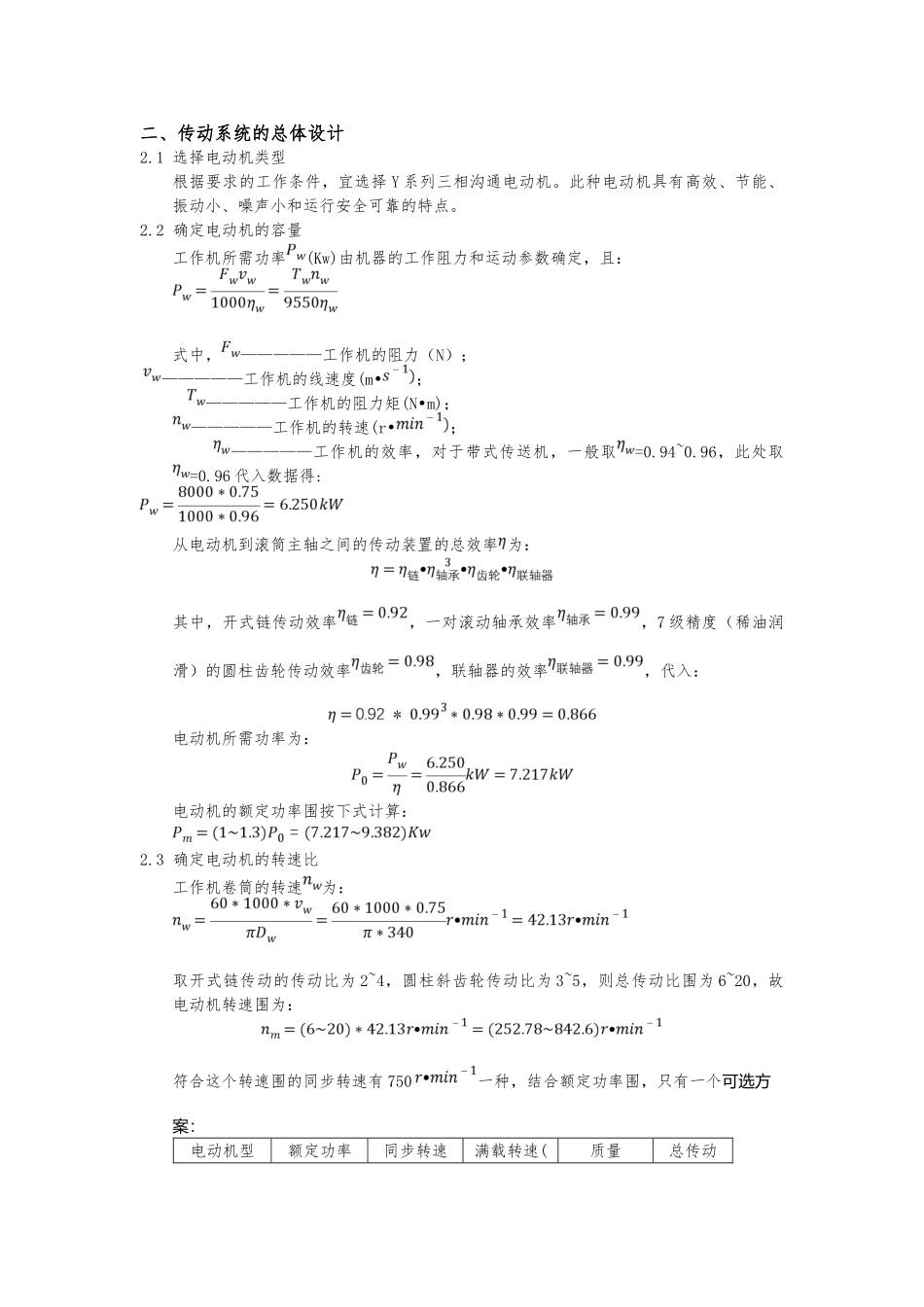

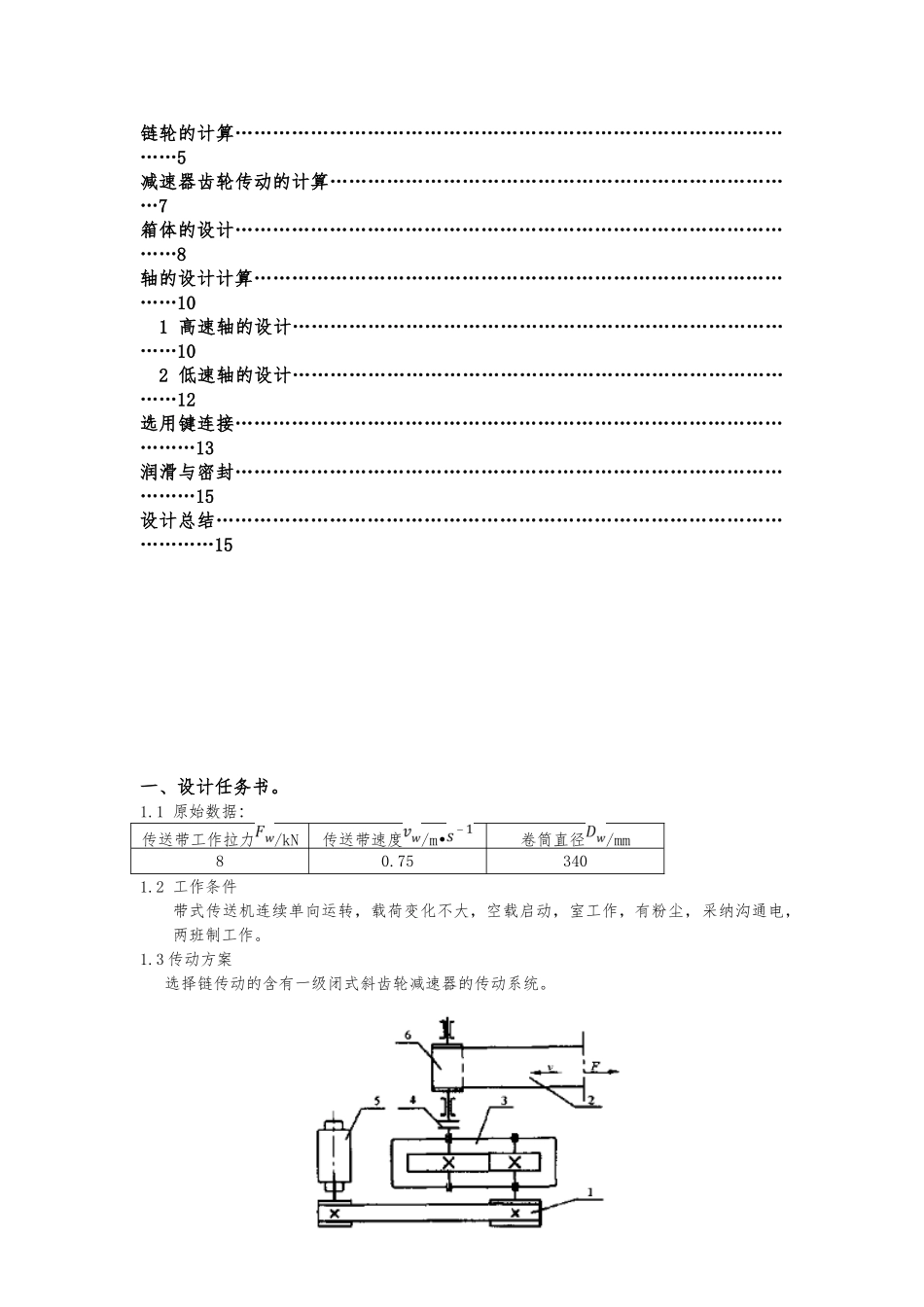

东南大学精密机械课程设计说明书 设计题目：链传动一级圆柱斜齿轮减速器学院：仪器科学与工程学院专业：测控技术与仪器学号：： 学号：：指导老师： 时间： 目录设计任务书…………………………………………………………………………………3传动系统的总体设计……………………………………………………………………31 选择电动机类型……………………………………………………………………32 确定电动机容量……………………………………………………………………33 确定电动机转速比…………………………………………………………………44 计算各级传动比和动力参数……………………………………………………4链轮的计算…………………………………………………………………………………5减速器齿轮传动的计算…………………………………………………………………7箱体的设计…………………………………………………………………………………8轴的设计计算………………………………………………………………………………10 1 高速轴的设计…………………………………………………………………………10 2 低速轴的设计…………………………………………………………………………12选用键连接……………………………………………………………………………………13润滑与密封……………………………………………………………………………………15设计总结…………………………………………………………………………………………15一、设计任务书。1.1 原始数据：传送带工作拉力/kN传送带速度/m•卷筒直径/mm80.753401.2 工作条件带式传送机连续单向运转，载荷变化不大，空载启动，室工作，有粉尘，采纳沟通电，两班制工作。1.3 传动方案 选择链传动的含有一级闭式斜齿轮减速器的传动系统。二、传动系统的总体设计2.1 选择电动机类型根据要求的工作条件，宜选择 Y 系列三相沟通电动机。此种电动机具有高效、节能、振动小、噪声小和运行安全可靠的特点。2.2 确定电动机的容量工作机所需功率(Kw)由机器的工作阻力和运动参数确定，且：式中，—————工作机的阻力（N）；—————工作机的线速度(m•；—————工作机的阻力矩(N m)•；—————工作机的转速(r•；—————工作机的效率，对于带式传送机，一般取=0.94~0.96，此处取=0.96 代入数据得:从电动机到滚筒主轴之间的传动装置的总效率 为：其中，开式链传动效率...
