市政工程雨污合流管道改造工程测量方案(详细)

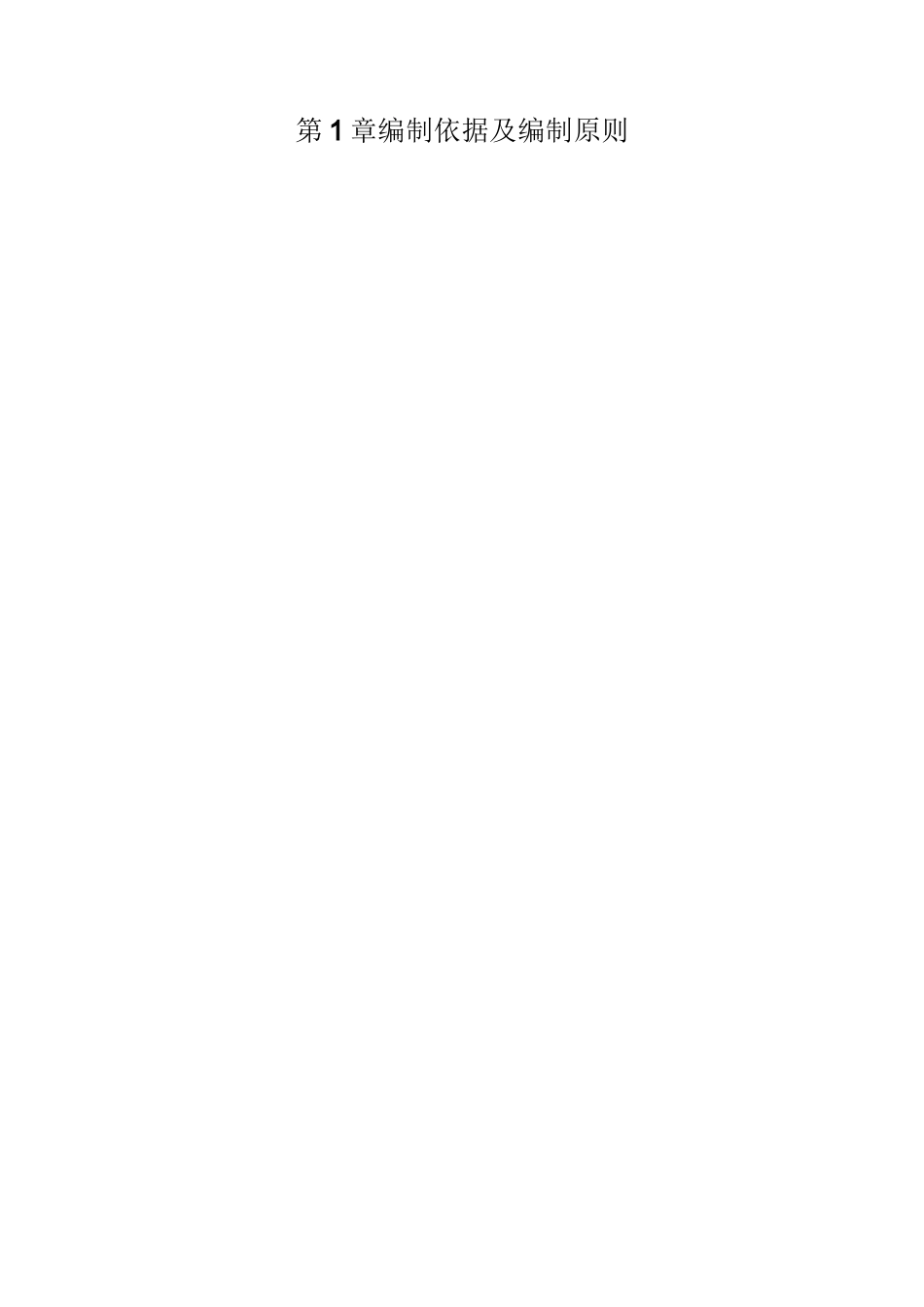

市政工程雨污合流管道改造工程测量方案目录第 1 章编制依据及编制原则 31.1 编制依据 31.2 编制原则 3第 2 章工程概况 .42.1 工程简述 42.2 设计概述 4第 3 章测量施工部署 53.1 测量组织机构 53.2 测量人员配置及职责 53.3 测量仪器配置 6第 4 章施工测量 74.1 测量范围 74.2 测量工作内容与方法 74.3 导线和高程网建立 74.4 现场施工测量 84.5 竣工测量 13第 5 章测量管理控制措施 145.1 施工测量精度控制 145.2 仪器管理 155.3 资料管理 155.4 测量质量控制 155.5 成品保护措施 155.6 测量人员安全措施 16第 1 章编制依据及编制原则街,终点为万盛南街设计污水管.工程位置见图 2-1 所示.I起心、：云景南大图 2-1 日新路排水工程位置图第 2 章工程概况2.1 工程简述日新路（云景南大街~万盛南街）北起云景南大街,南至万盛南街,道路全长约 1.4 千米.道路现状为城市主干路,道路边线宽度 20 米.道路横断面分为主车道、步行道.本工程为日新路现状雨污合流管道改造工程.设计雨水管线起点从云景南大街沿现状道路自北向南新建一条雨水管以及雨水箱涵,终点与现况管（沟）汇流后接入万盛南街现况管（沟）;污水分为AB 两段设计,A 段起点为万盛北街，终点接入云景南大街现况污水管线;B 段起点为万盛北2.2 设计概述2.2.1 设计污水管线污水 A 段和 B 段管道均位于道路中线以西约 6 米,设计污水主线管径为 D500 米米和D600 米米.设计污水管线 WB-1〜WB-7 采用明挖法施工,其余污水主线以及部分过街支线均采用顶管法施工•顶管始发井拟建净空尺寸为 4 米 x7 米，接收井及反挖井拟建净空尺寸 4x4米,始发井、接收井以及反挖井深度为 4.063 米〜6.482 米,采用倒挂井壁法施工.2.2.2 设计雨水管线设计雨水主线（云景南大街〜万盛南街）位于道路中线以东约 5 米,设计雨水主线支线均采用明挖法施工.管径为 D600、D800、WXH=1800X1400、WXH=2200X1600 和WXH=2600X1600.基槽开挖宽度 2.3 米〜4.8 米,基坑开挖深度为 2.4 米〜3.5 米.第 3 章测量施工部署3.1 测量组织机构针对本标段的特点,为了保证各项施工顺利进行,项目部成立专门的测量小组,小组由具有丰富经验的技术人员和测量人员担任组长、副组长,测量施工组织如图 3-1 所示.图 3-1 施工测量组织机构图3.2 测量人员配置及职责3.2.1 测量人员根据工程测量需要,配备测量人员 4 人,负责全线的点位测放、工...
