某汽车100万千瓦汽轮机本体培训教材

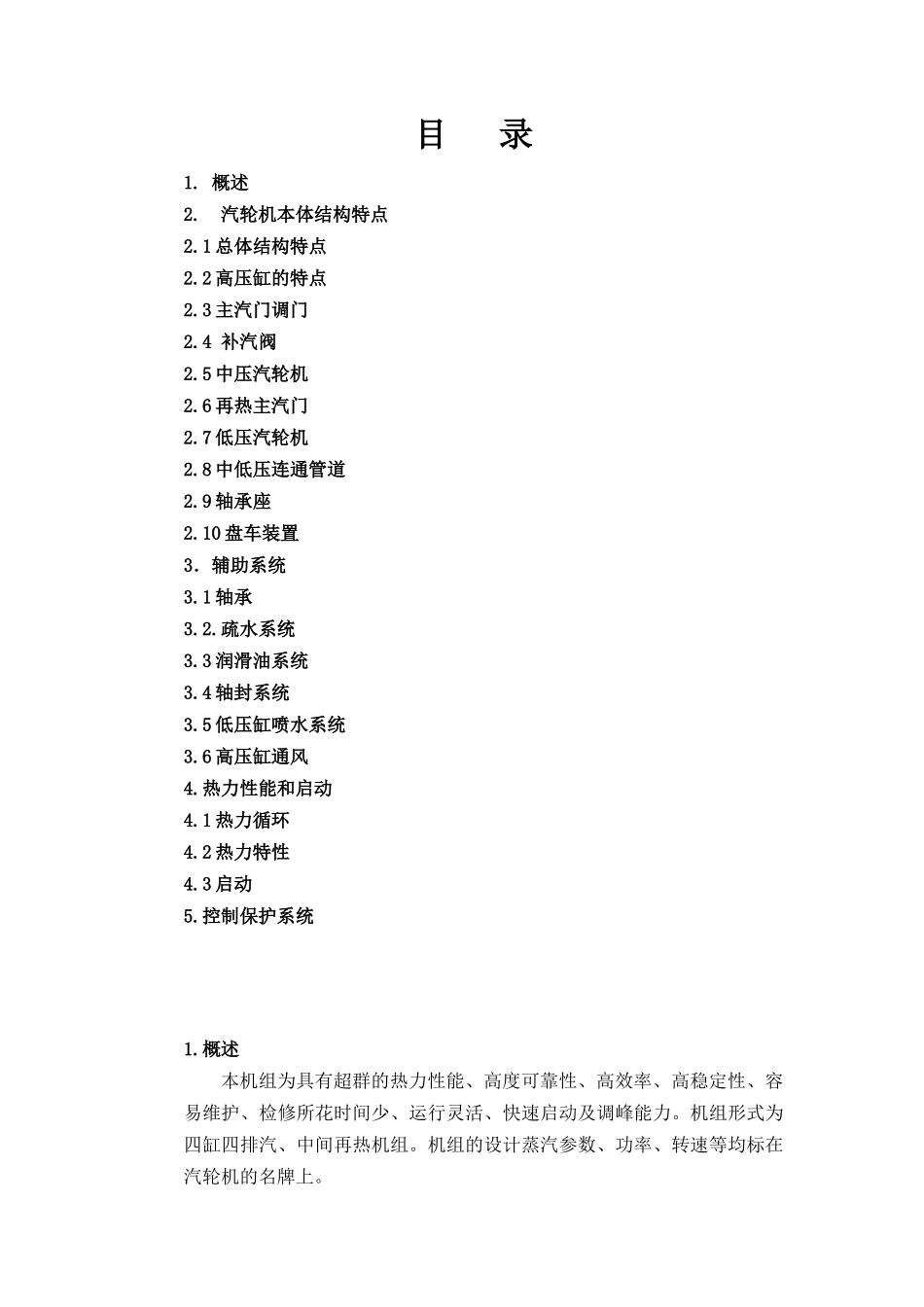

超超临界 1000MW 等级汽轮机培训资料上海汽轮机有限公司目 录1. 概述2. 汽轮机本体结构特点2.1 总体结构特点2.2 高压缸的特点2.3 主汽门调门2.4 补汽阀2.5 中压汽轮机2.6 再热主汽门2.7 低压汽轮机2.8 中低压连通管道2.9 轴承座2.10 盘车装置3．辅助系统3.1 轴承3.2.疏水系统3.3 润滑油系统3.4 轴封系统3.5 低压缸喷水系统3.6 高压缸通风4.热力性能和启动4.1 热力循环4.2 热力特性4.3 启动5.控制保护系统1.概述本机组为具有超群的热力性能、高度可靠性、高效率、高稳定性、容易维护、检修所花时间少、运行灵活、快速启动及调峰能力。机组形式为四缸四排汽、中间再热机组。机组的设计蒸汽参数、功率、转速等均标在汽轮机的名牌上。汽轮机的内部结构详见汽轮机总剖面图。机组的高、中压缸均可采纳厂内精装出厂，整体发运现场的先进的组装形式。机组的五个轴承座均为落地布置，不参加机组的滑销系统，除高压转子外，其余三根转子为单轴承支撑。机组长度短。推力轴承位于＃2 轴承座内。汽轮机采纳全周进汽加补汽阀的配汽方式，高、中压缸均为切向进汽高、中压阀门均布置在汽缸两侧，阀门与汽缸直接连接，无导汽管。蒸汽通过高压阀门和单流的高压缸后，从高压缸下部的两个排汽口进入再热器。蒸汽通过再热器加热后，通过两只再热门进入双流的中压缸，由中压外缸顶部的中低压连通管进入两只双流的低压缸。在每只汽缸的下部都设有用于给水加热用的抽汽口。运行模式：定-滑-定（由补汽阀调频）汽轮机外型尺寸：29m X 10.4m X 7.75m汽轮机总重： 约 1570 t 2 汽轮机本体结构特点本机组的总体型式为单轴四缸四排汽；所采纳的积木块是西门子公司近期开发的三个最大功率可达到 1100MW 等级的 HMN 型积木块组合：一个单流圆筒型 H30高压缸，一个双流 M30 中压缸，两个 N30 双流低压缸。“HMN”组合的功率范围为300MW 至 1100MW。根据排汽容积流量的大小（背压及功率）可选配 1 至 3 个低压缸。本机组技术先进、成熟、安全可靠；所有的最新技术近期均有成功的应用业绩通过这些技术的最优组合，使该机型的总体性能达到了世界一流的先进水平。机组纵剖面图中压部分高压部分低压部分发电机凝汽器进汽阀门2.1 总体结构特点汽轮发电机组三维立体视图本机组采纳一只高压缸、一只中压缸和二只低压缸串联布置。汽轮机四根转子分别由五只径向轴承来支承，除高压转子由两个径向轴承支承外，其余三根转子，即中压转子和两根...
