某油库设计—工艺管线计算

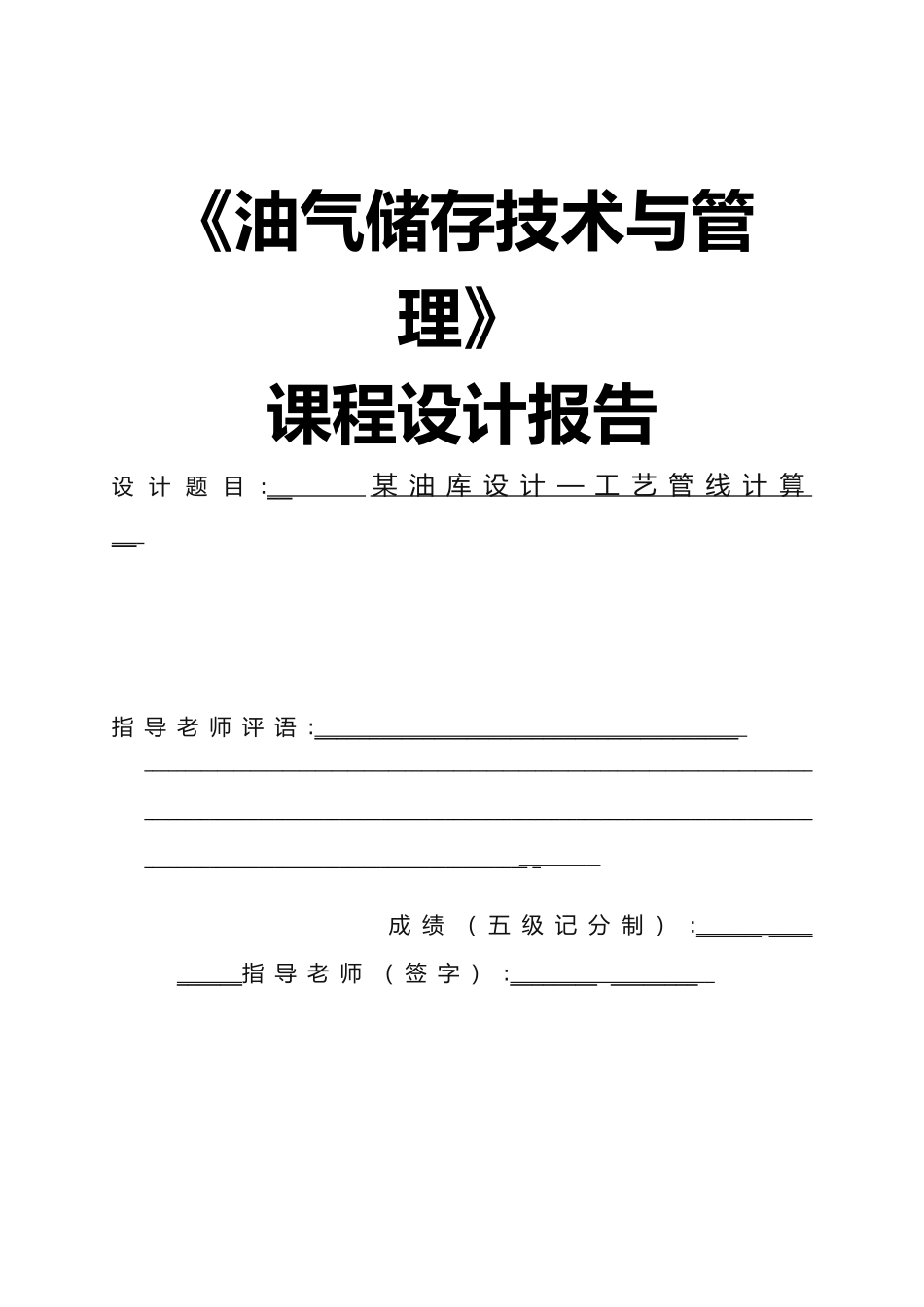

《油气储存技术与管理》课程设计报告设 计 题 目 :__ 某 油 库 设 计 — 工 艺 管 线 计 算 __ 指 导 老 师 评 语 :_______________________________________ ___________________________________________________________________________________________________________________________________________________________________________________________________________________ _ 成 绩 （ 五 级 记 分 制 ） :______ __________指 导 老 师 （ 签 字 ） :________ ________ 摘 要油 库 设 置 管 网 的 主 要 目 的 是 完 成 油 品 的 收 发 作业 和 输 转 倒 罐 等 任 务 。 因 此 在 完 成 油 库 工 艺 流 程图 和 管 网 布 置 图 的 同 时 ， 还 要 进 行 管 路 的 水 力 计算 ， 以 便 经 济 合 理 地 选 择 管 径 和 泵 机 组 。管 路 设 计 中 ， 选 择 什 么 样 的 管 径 是 涉 与 到 油 库投 资 ， 经 营 费 用 和 维 修 费 用 的 问 题 ， 需 要 全 面 分析 讨 论 才 能 做 出 比 较 正 确 的 选 择 。 这 样 选 择 的 管径 一 般 可 以 做 到 更 为 经 济 合 理 ， 因 此 这 个 管 径 就称 为 经 济 管 径 ， 相 应 于 这 个 管 径 的 计 算 流 速 便 称为 经 济 流 速 。 油 库 设 计 中 ， 管 径 都 是 通 过 经 济 流速 计 算 的 。 即 首 先 根 据 油 品 的 粘 度 选 择 相 应 的 经济 流 速 ， 然 后 根 据 业 务 流 量 ， 求 得 每 种 油 品 鹤 管、集 油 管 、 吸 入 管 、 排 出 管 的 直 径 。 其 次 ， 根 据 管线 的 水 击 压 力 、 钢 管 许 用 应 力 、 焊 缝 系 数 等 计 算出 每 种 油 品 鹤 管 、 集 油 管 、 吸 入 管 、 排 出 管 的 管线 壁 厚 。 最 后 ， 根 据 油 品 的 业 务 流 量 和 流 速 、 粘度以与管路的相对粗糙度e（本设计取e=0.15mm ） ， 便 可 根 据 雷 诺 数 的 大 小 ， 推 断 油 品 在管 路 中 的 流 态 ， 进 而 求 得 水 力 摩 阻 系 数 。 再 利 用达 ...
