某煤矿井下低压整定计算书

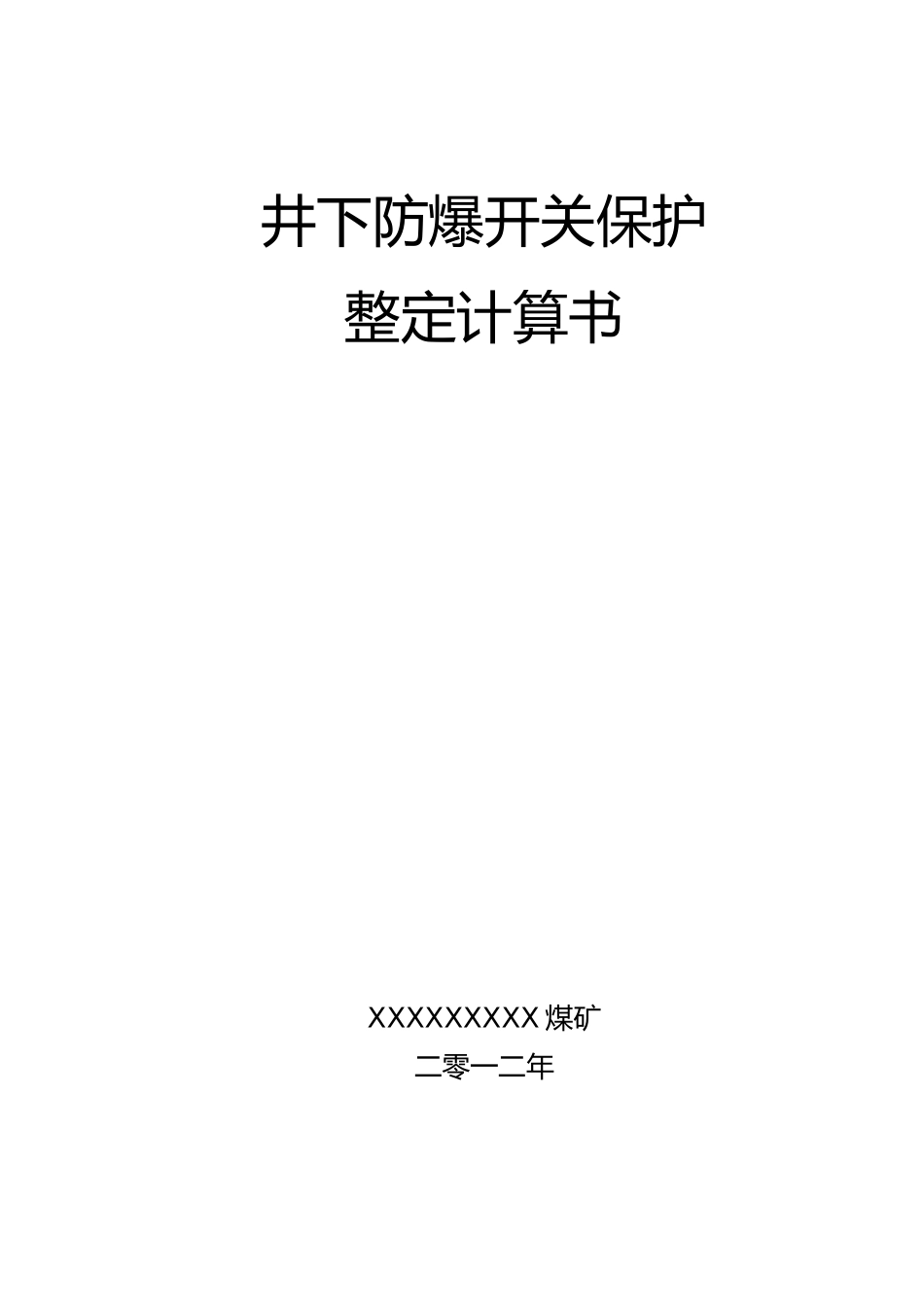

某煤矿井下低压整定计算书_第1页
1/30
某煤矿井下低压整定计算书_第2页
2/30

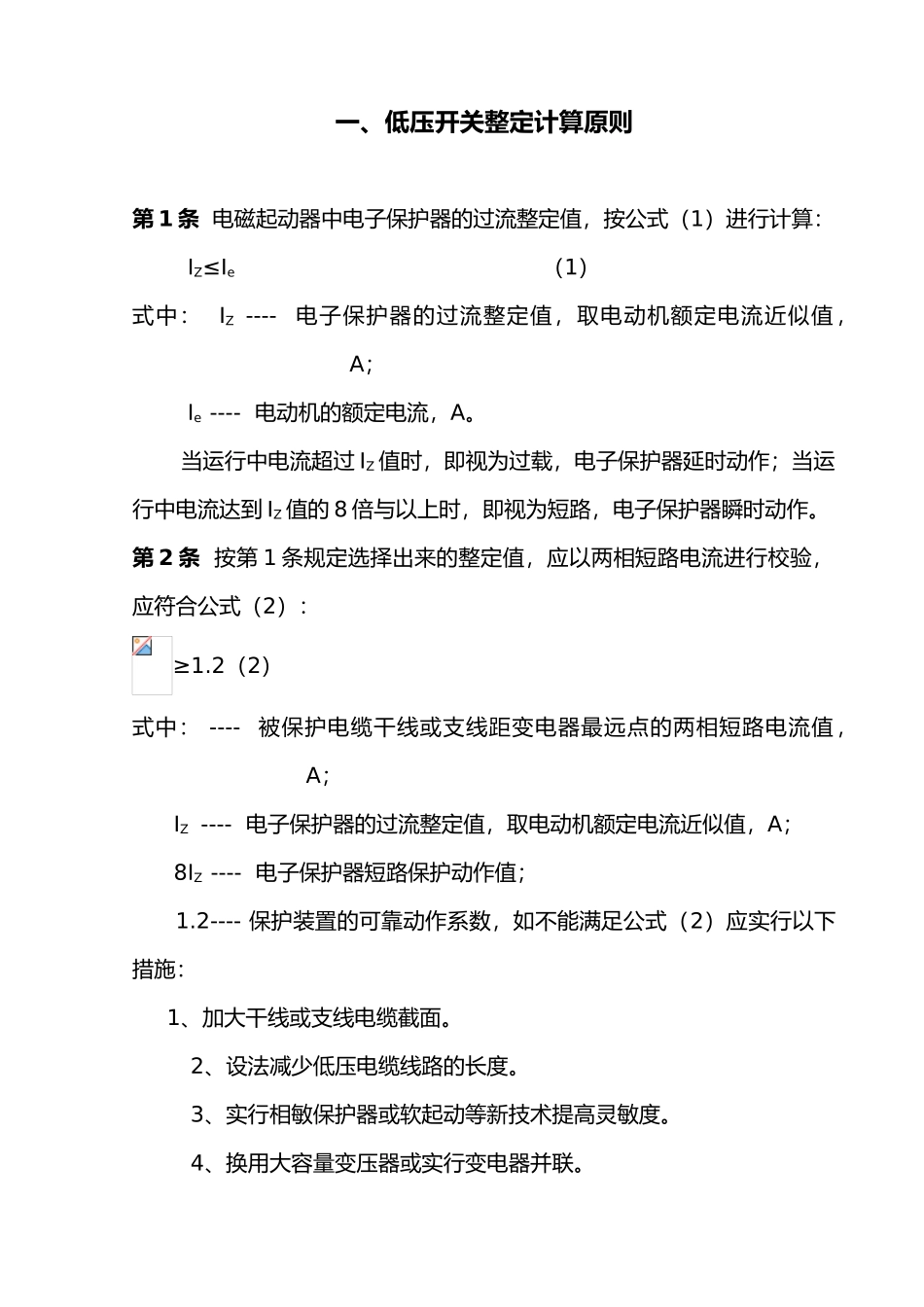

某煤矿井下低压整定计算书_第3页
3/30
井下防爆开关保护整定计算书XXXXXXXXX 煤矿二零一二年目 录一、低压开关整定计算原则................................. 1二、局扇专用开关整定计算................................. 4三、中央泵房开关整定计算................................. 10四、采煤工作面开关整定计算............................... 14五、掘进工作面开关整定计算............................... 17六、+750 变电所开关整定计算............................... 24一、低压开关整定计算原则第 1 条 电磁起动器中电子保护器的过流整定值,按公式(1)进行计算: IZ≤Ie (1)式中: IZ ---- 电子保护器的过流整定值,取电动机额定电流近似值,A; Ie ---- 电动机的额定电流,A。 当运行中电流超过 IZ 值时,即视为过载,电子保护器延时动作;当运行中电流达到 IZ 值的 8 倍与以上时,即视为短路,电子保护器瞬时动作。第 2 条 按第 1 条规定选择出来的整定值,应以两相短路电流进行校验,应符合公式(2):≥1.2(2)式中: ---- 被保护电缆干线或支线距变电器最远点的两相短路电流值,A; IZ ---- 电子保护器的过流整定值,取电动机额定电流近似值,A; 8IZ ---- 电子保护器短路保护动作值; 1.2---- 保护装置的可靠动作系数,如不能满足公式(2)应实行以下措施: 1、加大干线或支线电缆截面。2、设法减少低压电缆线路的长度。3、实行相敏保护器或软起动等新技术提高灵敏度。4、换用大容量变压器或实行变电器并联。5、增设分段保护开关。6、采纳移动变电站或移动变压器。第 3 条 馈电开关中电子保护器的过载延时保护电流整定值按实际负荷电流整定,按公式(3)进行计算;馈电开关中电子保护器的短路保护整定原则,按公式(4)进行整定,按公式(5)进行校验: IZ≤KX∑Ie (3)式中:IZ ---- 电子保护器的过流整定值,取电动机额定电流近似值,A;∑Ie ---- 电动机的额定电流之和,A。Id≥IQe+KX∑Ie (4)式中: Id ---- 电子保护器短路保护的电流整定值,A; IQe ---- 容量最大的电动机的额定启动电流,A; KX ---- 需用系数,取 0.4-1;∑Ie ---- 其余电动机的额定电流之和。注: 普通馈电将短路整定值直接设在保护插件,智能馈电需输入短路倍数。≥1.5(5)式中:---- 被保护电缆干线或支线距变电器最远点的两相短路电流值 ,A; Id ---- 电子保护器短路保护的电流整定值,A; 1.5---...
