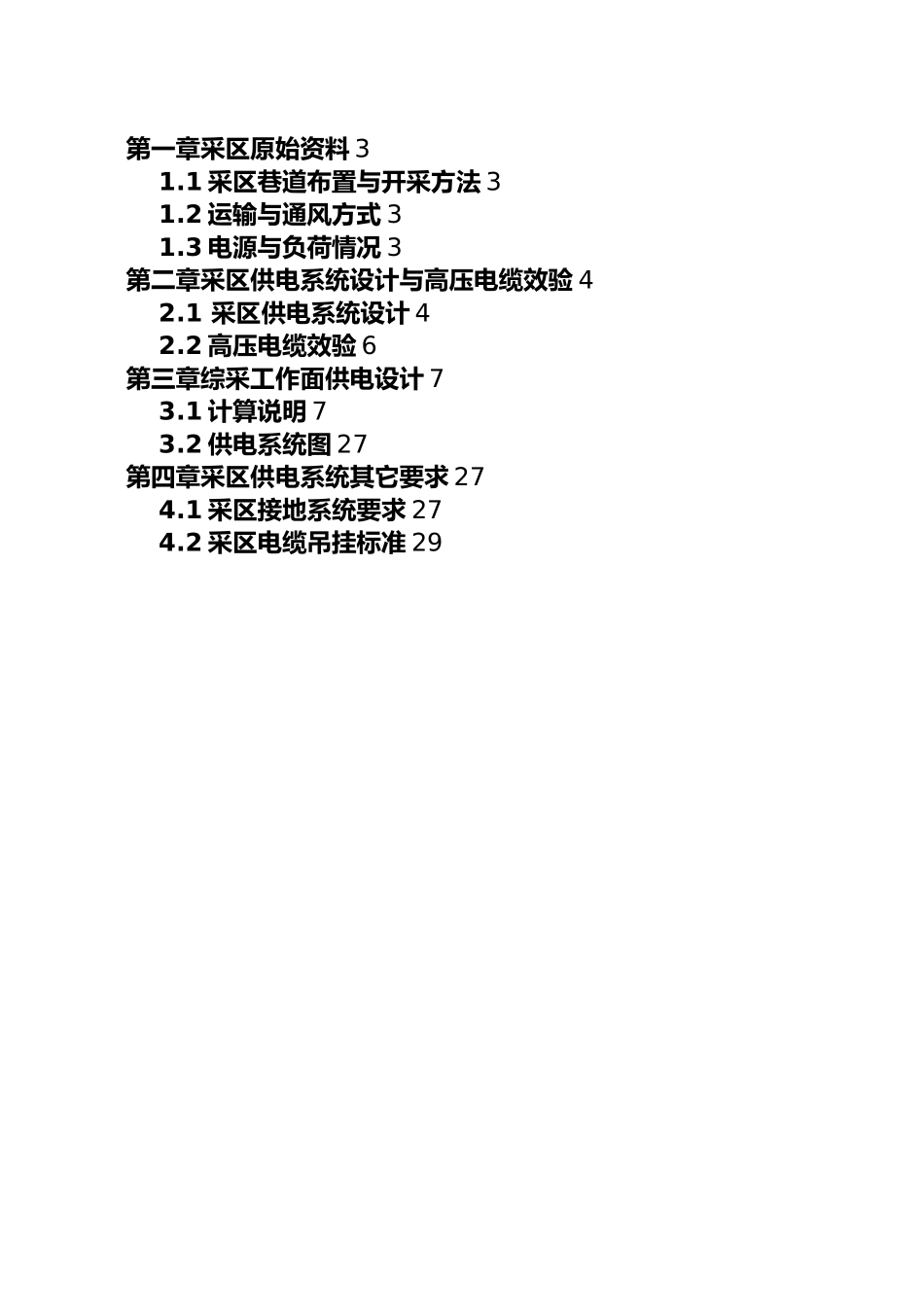

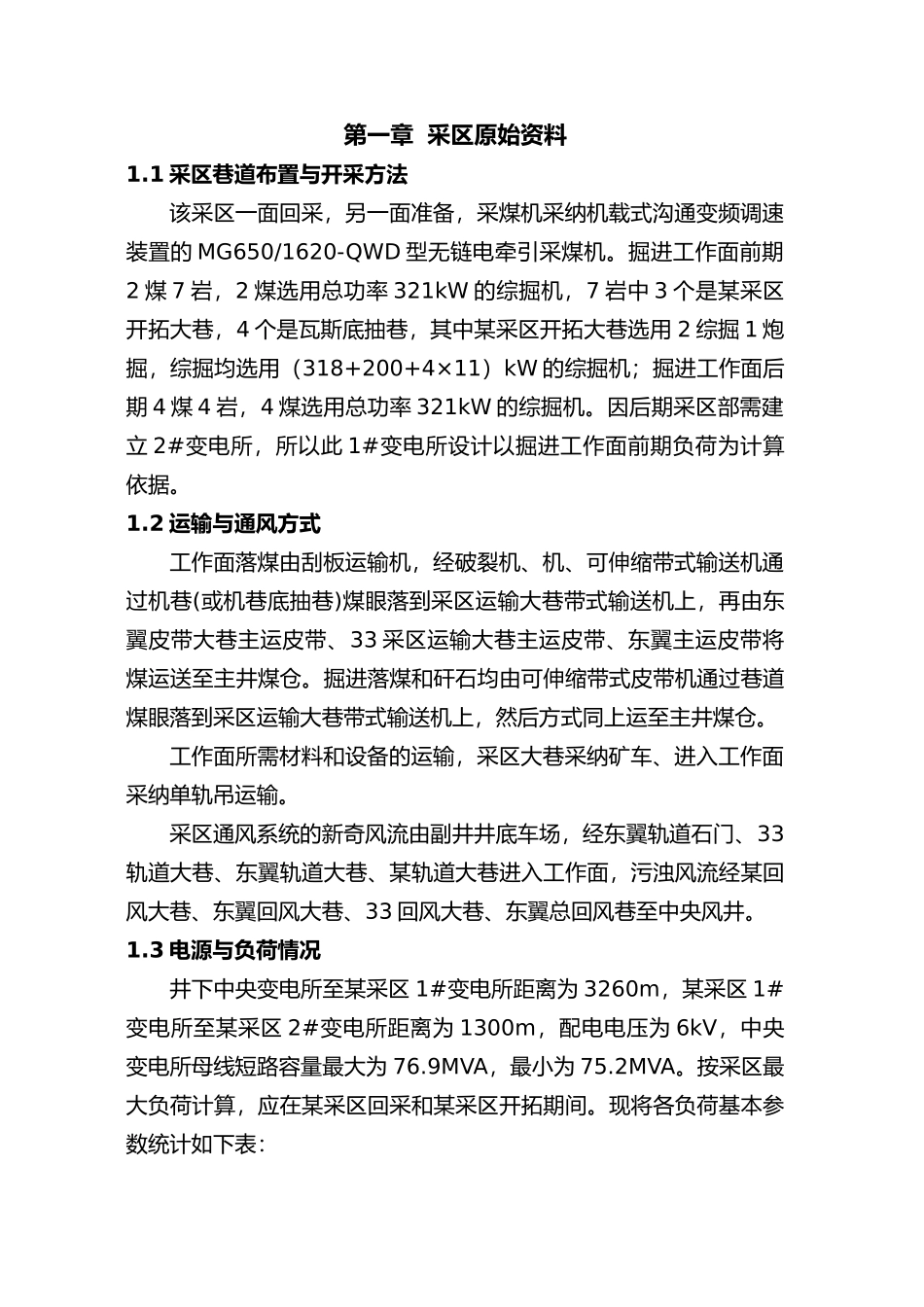

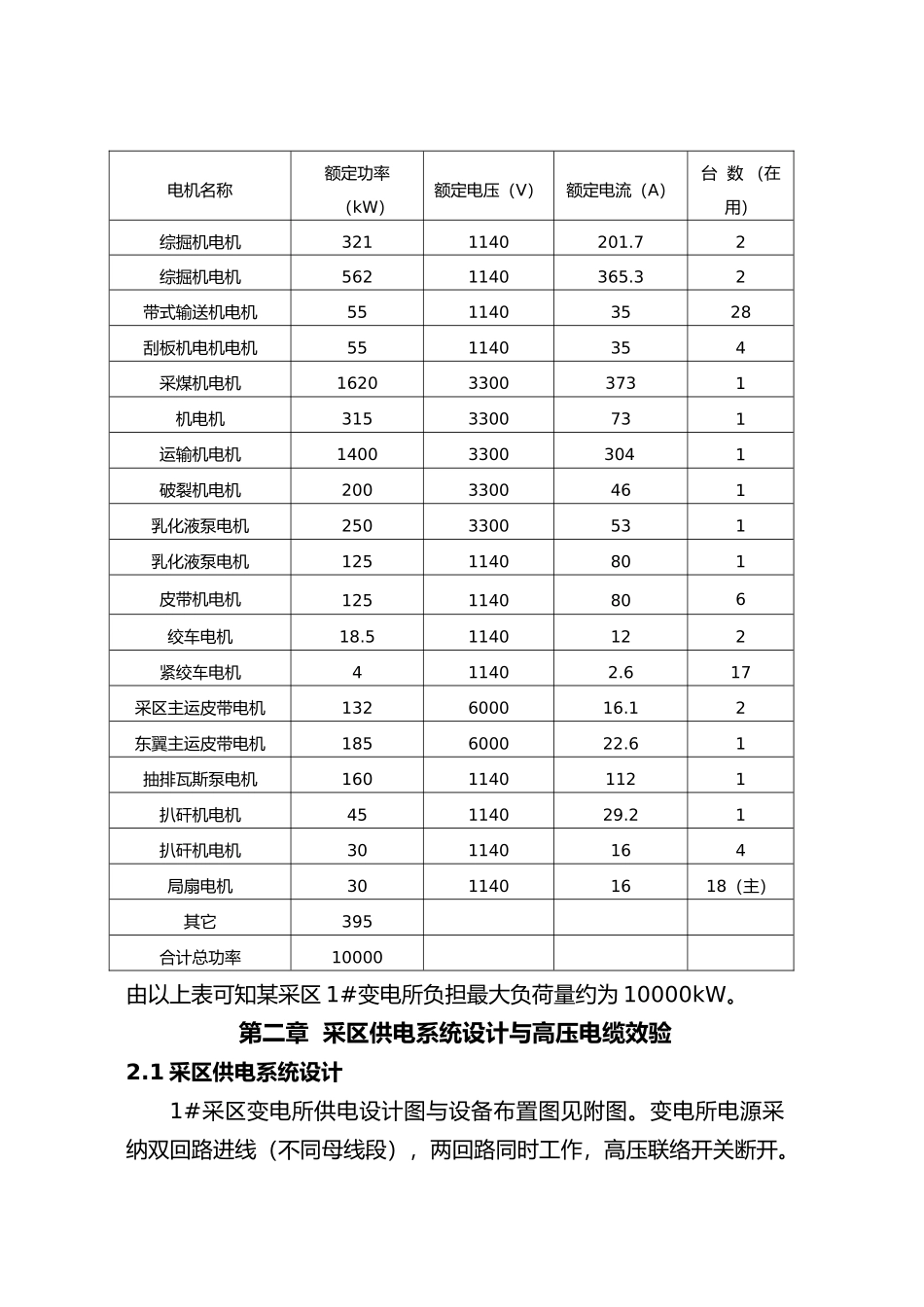

第一章采区原始资料 31.1 采区巷道布置与开采方法 31.2 运输与通风方式 31.3 电源与负荷情况 3第二章采区供电系统设计与高压电缆效验 42.1 采区供电系统设计 42.2 高压电缆效验 6第三章综采工作面供电设计 73.1 计算说明 73.2 供电系统图 27第四章采区供电系统其它要求 274.1 采区接地系统要求 274.2 采区电缆吊挂标准 29第一章 采区原始资料1.1 采区巷道布置与开采方法该采区一面回采，另一面准备，采煤机采纳机载式沟通变频调速装置的 MG650/1620-QWD 型无链电牵引采煤机。掘进工作面前期2 煤 7 岩，2 煤选用总功率 321kW 的综掘机，7 岩中 3 个是某采区开拓大巷，4 个是瓦斯底抽巷，其中某采区开拓大巷选用 2 综掘 1 炮掘，综掘均选用（318+200+4×11）kW 的综掘机；掘进工作面后期 4 煤 4 岩，4 煤选用总功率 321kW 的综掘机。因后期采区部需建立 2#变电所，所以此 1#变电所设计以掘进工作面前期负荷为计算依据。1.2 运输与通风方式工作面落煤由刮板运输机，经破裂机、机、可伸缩带式输送机通过机巷(或机巷底抽巷)煤眼落到采区运输大巷带式输送机上，再由东翼皮带大巷主运皮带、33 采区运输大巷主运皮带、东翼主运皮带将煤运送至主井煤仓。掘进落煤和矸石均由可伸缩带式皮带机通过巷道煤眼落到采区运输大巷带式输送机上，然后方式同上运至主井煤仓。工作面所需材料和设备的运输，采区大巷采纳矿车、进入工作面采纳单轨吊运输。采区通风系统的新奇风流由副井井底车场，经东翼轨道石门、33轨道大巷、东翼轨道大巷、某轨道大巷进入工作面，污浊风流经某回风大巷、东翼回风大巷、33 回风大巷、东翼总回风巷至中央风井。1.3 电源与负荷情况井下中央变电所至某采区 1#变电所距离为 3260m，某采区 1#变电所至某采区 2#变电所距离为 1300m，配电电压为 6kV，中央变电所母线短路容量最大为 76.9MVA，最小为 75.2MVA。按采区最大负荷计算，应在某采区回采和某采区开拓期间。现将各负荷基本参数统计如下表：电机名称额定功率（kW）额定电压（V）额定电流（A）台 数 （在用）综掘机电机3211140201.72综掘机电机5621140365.32带式输送机电机5511403528刮板机电机电机551140354采煤机电机162033003731机电机3153300731运输机电机14003300 3041破裂机电机2003300461乳化液泵电机2503300531乳化液泵电机1251140801皮带机电机1251140806绞车电机18.51140122紧绞车电机411402.617采区主运皮带...
