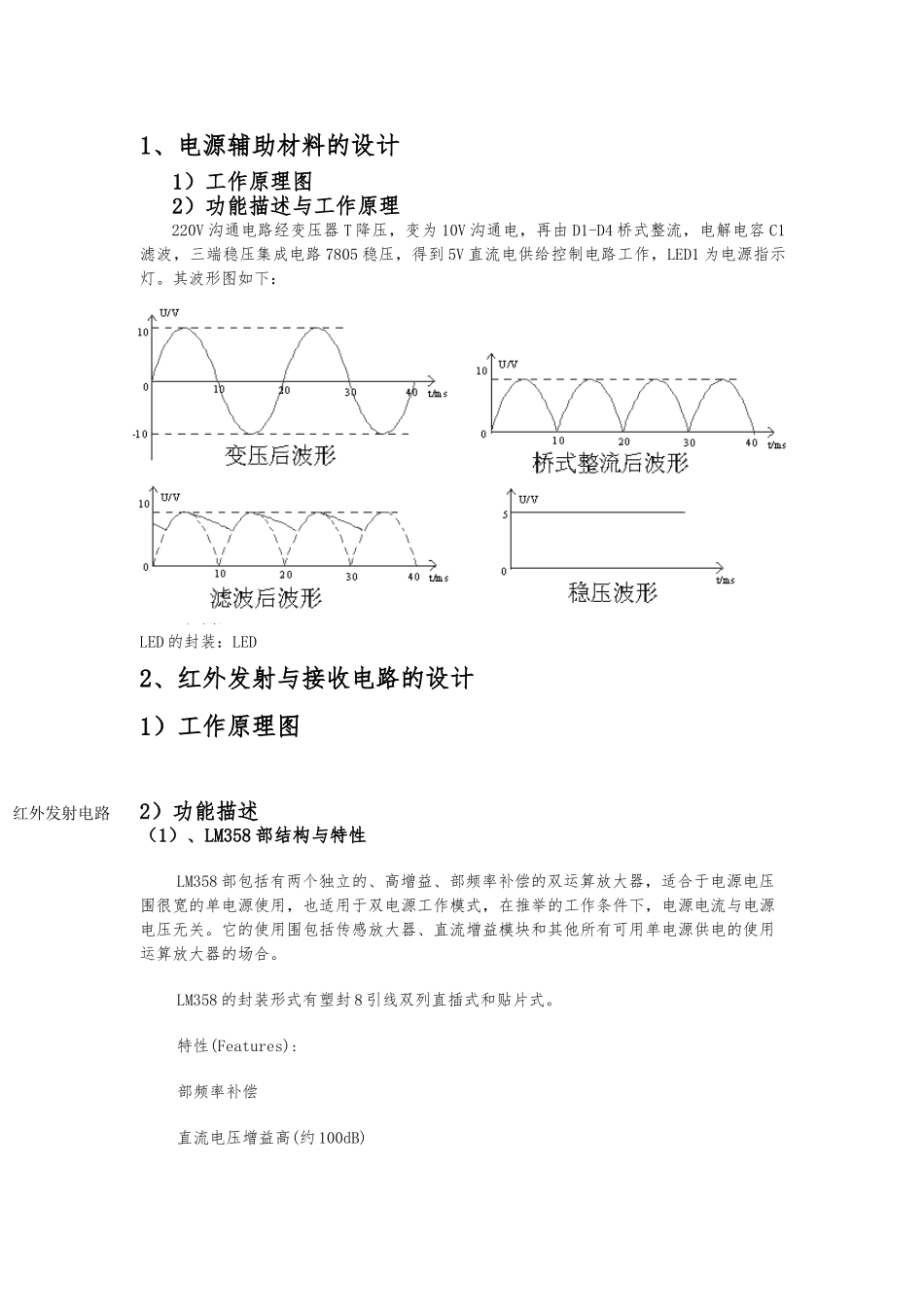

物理与电子信息工程系设计报告课题：红外自动洗手器的设计摘要：由 LM567 组成的利用红外发射接收实现自动控制洗手器电路设计简单,使用方便。只要人手字洗手器下，洗手器即能放出水来供使用者使用。关键词：红外发射、接收管，LM567，集成电路，红外线，NE555。一、设计任务：1、设计一个用于控制水龙头自动出水的装置；2、当有人洗手时，装置能自动出水，若手略微偏离水龙头时（偏离时间 2S 以），水龙头也能自动出水；3、工作电源为沟通 220V；4、灵敏度可调；二、设计方案根据设计要求，其可分为四部分：第一部分：电源，电源有变压器，桥式整流器，稳压器，滤波电容组成；第二部分：红外发射与接收电路；第三部分：由 LM567 组成的锁相环音频译码器；第四部分：单稳态延时 NE555。系统总框图：三、各功能模块设计红外发射，红外接收电路锁相环音频译码器电路延时电路继电器和电磁阀电源电路1、电源辅助材料的设计1）工作原理图2）功能描述与工作原理220V 沟通电路经变压器 T 降压，变为 10V 沟通电，再由 D1-D4 桥式整流，电解电容 C1滤波，三端稳压集成电路 7805 稳压，得到 5V 直流电供给控制电路工作，LED1 为电源指示灯。其波形图如下：3）集成电路的封装二极管的封装 ： DIODE0.3A电解电容的封装 ：RB.2/.4电容的封装 ：CAP0.2A电阻的封装：AXIAL0.37805 的封装：78XXLED 的封装：LED2、红外发射与接收电路的设计1）工作原理图2）功能描述（1）、LM358 部结构与特性LM358 部包括有两个独立的、高增益、部频率补偿的双运算放大器，适合于电源电压围很宽的单电源使用，也适用于双电源工作模式，在推举的工作条件下，电源电流与电源电压无关。它的使用围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。LM358 的封装形式有塑封 8 引线双列直插式和贴片式。特性(Features): 部频率补偿 直流电压增益高(约 100dB) 红外发射电路单位增益频带宽(约 1MHz) 电源电压围宽：单电源(3—30V)；双电源(±1.5 一±15V) 低功耗电流，适合于电池供电低输入偏流低输入失调电压和失调电流共模输入电压围宽，包括接地差模输入电压围宽，等于电源电压围输出电压摆幅大(0 至 Vcc-1.5V) （2）、LM358 的部结构与引角功能如图所示3）工作原理红外线发射电路，由三极管VT1、红外线发射管LDE2与电位器RW1与R2组成，锁相电路LM567的振荡信号经电阻R2耦合到三极管VT1放大，推动红外线控射...
