模特法的动作分析

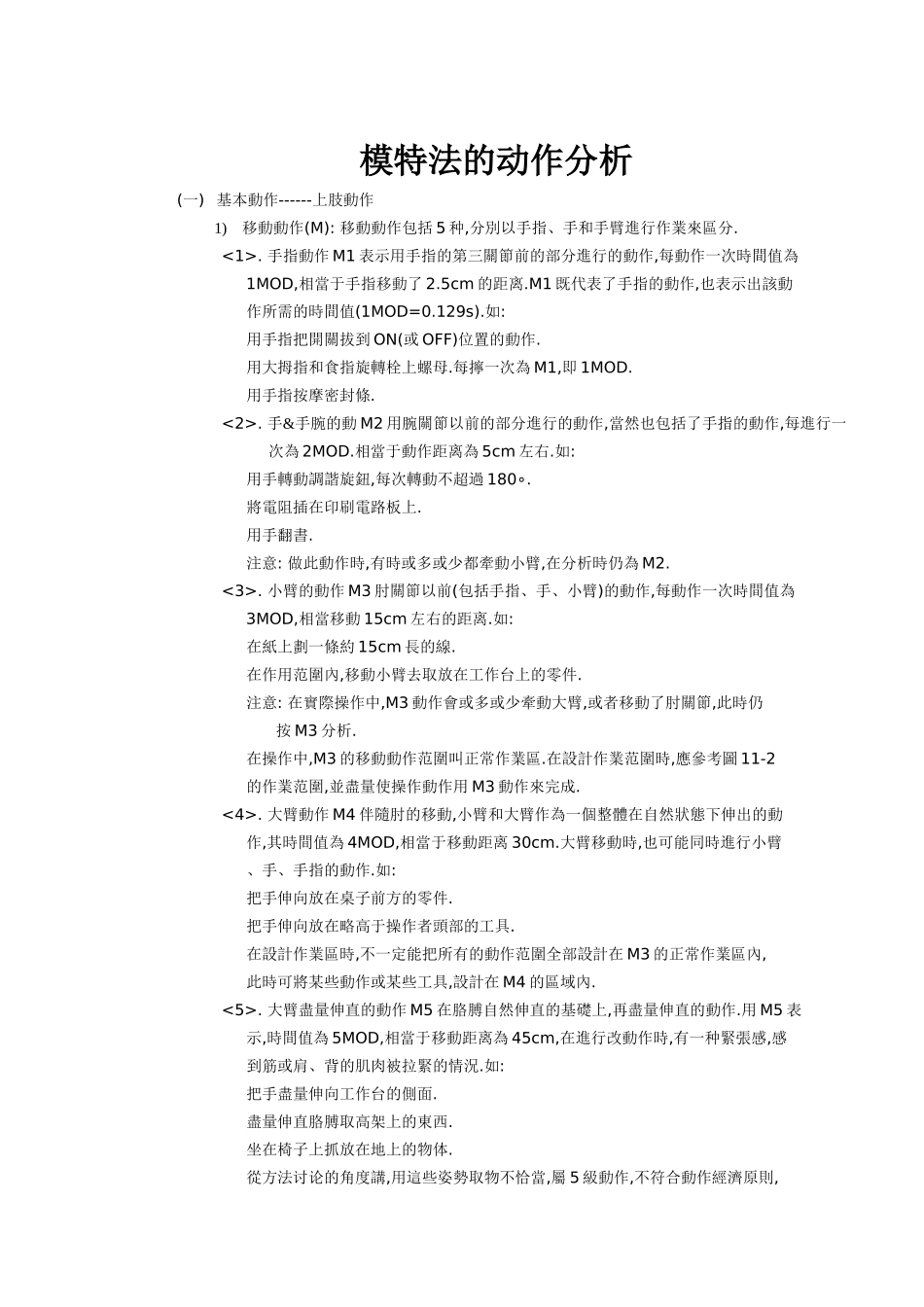

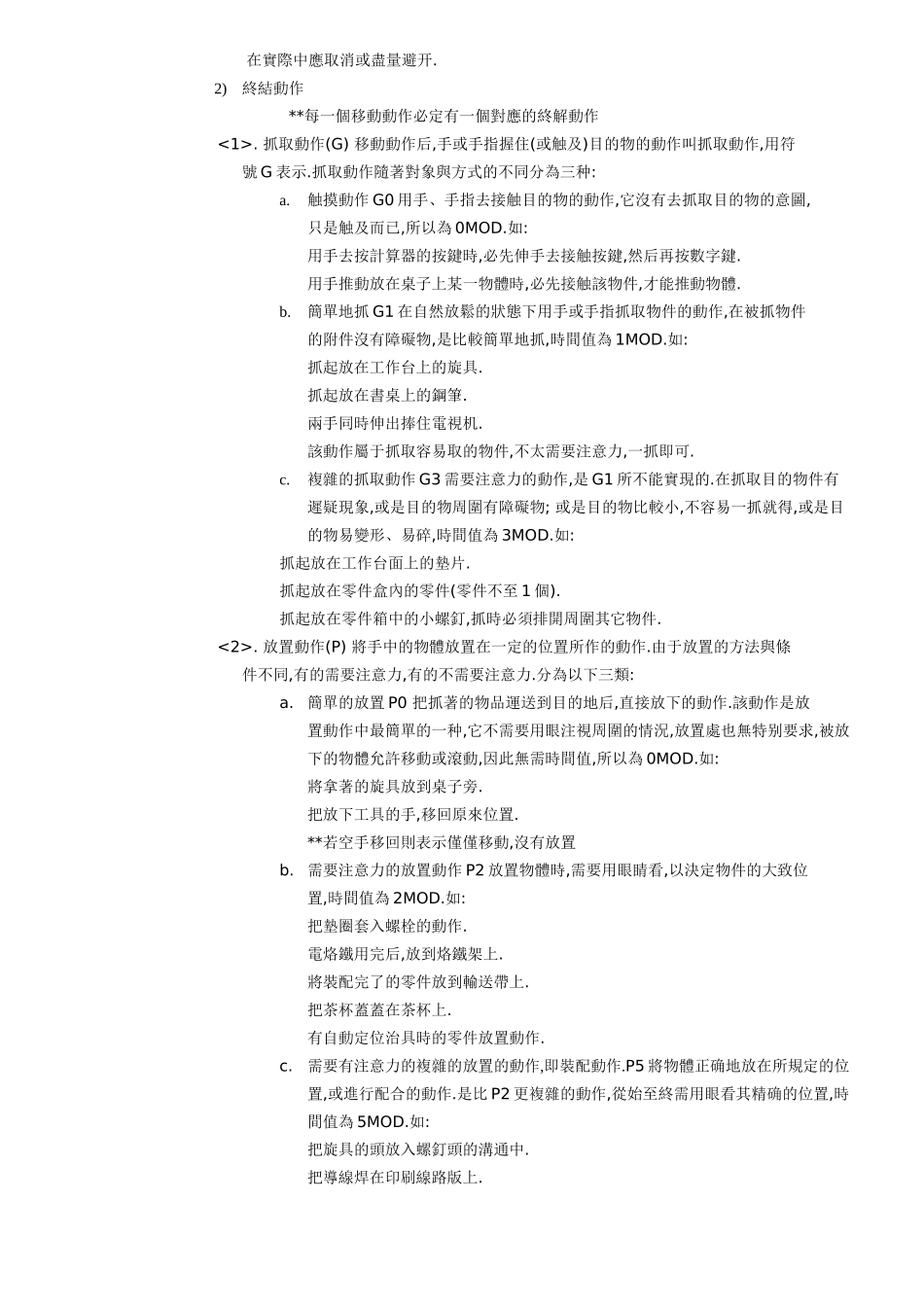

模特法的动作分析(一) 基本動作------上肢動作1)移動動作(M): 移動動作包括 5 种,分別以手指、手和手臂進行作業來區分.<1>. 手指動作 M1 表示用手指的第三關節前的部分進行的動作,每動作一次時間值為 1MOD,相當于手指移動了 2.5cm 的距离.M1 既代表了手指的動作,也表示出該動 作所需的時間值(1MOD=0.129s).如: 用手指把開關拔到 ON(或 OFF)位置的動作. 用大拇指和食指旋轉栓上螺母.每擰一次為 M1,即 1MOD. 用手指按摩密封條.<2>. 手&手腕的動 M2 用腕關節以前的部分進行的動作,當然也包括了手指的動作,每進行一次為 2MOD.相當于動作距离為 5cm 左右.如: 用手轉動調諧旋鈕,每次轉動不超過 180∘. 將電阻插在印刷電路板上. 用手翻書. 注意: 做此動作時,有時或多或少都牽動小臂,在分析時仍為 M2.<3>. 小臂的動作 M3 肘關節以前(包括手指、手、小臂)的動作,每動作一次時間值為 3MOD,相當移動 15cm 左右的距离.如: 在紙上劃一條約 15cm 長的線. 在作用范圍內,移動小臂去取放在工作台上的零件. 注意: 在實際操作中,M3 動作會或多或少牽動大臂,或者移動了肘關節,此時仍 按 M3 分析. 在操作中,M3 的移動動作范圍叫正常作業區.在設計作業范圍時,應參考圖 11-2 的作業范圍,並盡量使操作動作用 M3 動作來完成.<4>. 大臂動作 M4 伴隨肘的移動,小臂和大臂作為一個整體在自然狀態下伸出的動 作,其時間值為 4MOD,相當于移動距离 30cm.大臂移動時,也可能同時進行小臂 、手、手指的動作.如: 把手伸向放在桌子前方的零件. 把手伸向放在略高于操作者頭部的工具. 在設計作業區時,不一定能把所有的動作范圍全部設計在 M3 的正常作業區內, 此時可將某些動作或某些工具,設計在 M4 的區域內.<5>. 大臂盡量伸直的動作 M5 在胳膊自然伸直的基礎上,再盡量伸直的動作.用 M5 表 示,時間值為 5MOD,相當于移動距离為 45cm,在進行改動作時,有一种緊張感,感 到筋或肩、背的肌肉被拉緊的情況.如: 把手盡量伸向工作台的側面. 盡量伸直胳膊取高架上的東西. 坐在椅子上抓放在地上的物体. 從方法讨论的角度講,用這些姿勢取物不恰當,屬 5 級動作,不符合動作經濟原則, 在實際中應取消或盡量避开.2)終結動作**每一個移動動作必定有一個對應的終解動作<1>. 抓取動作(G) 移動動作后,手或手指握住(或触及)目的物的動作叫抓取動作,用符 號 G 表示.抓取動作隨著對象與方式的不同分為三种:a.触摸動作 ...
