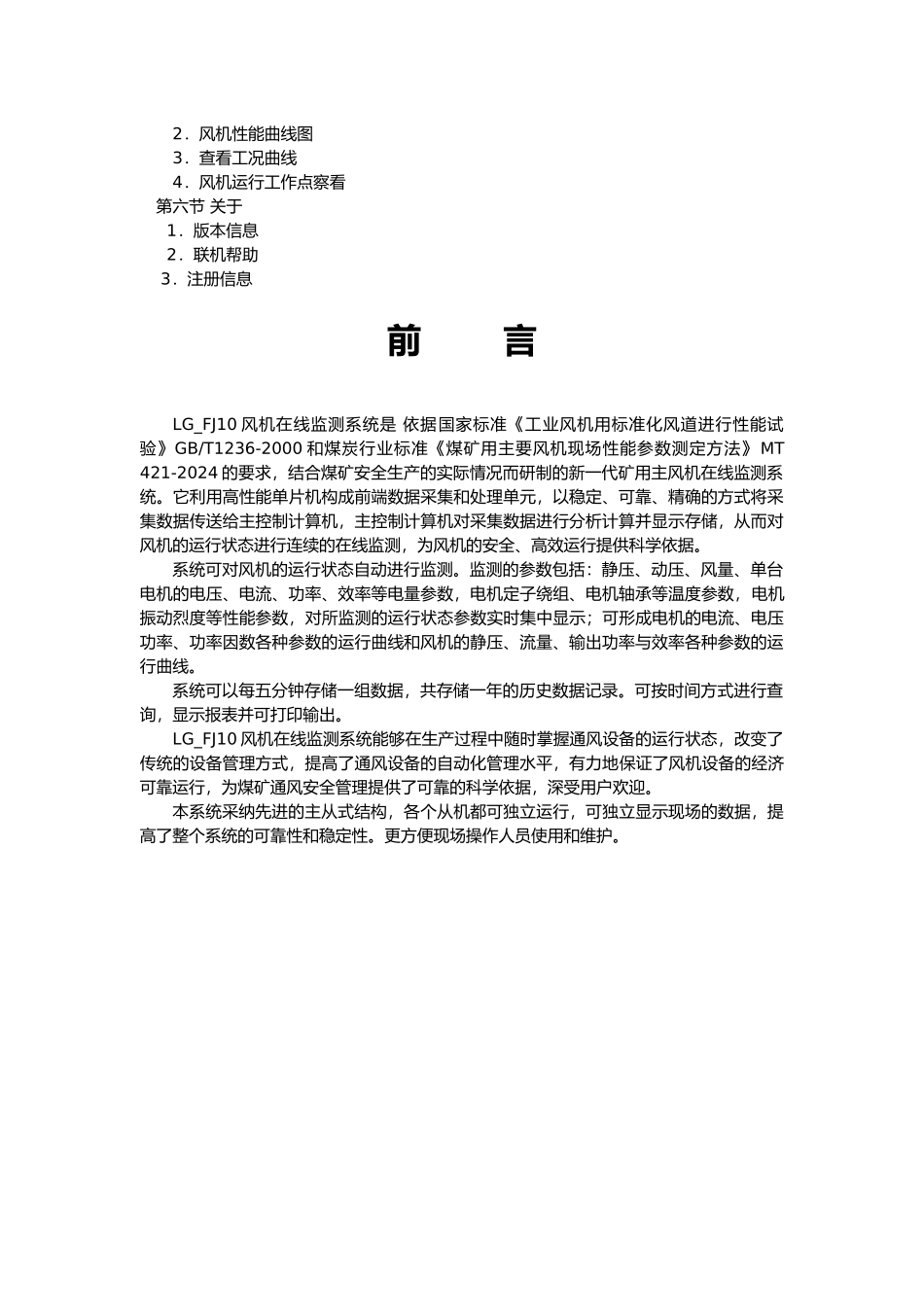

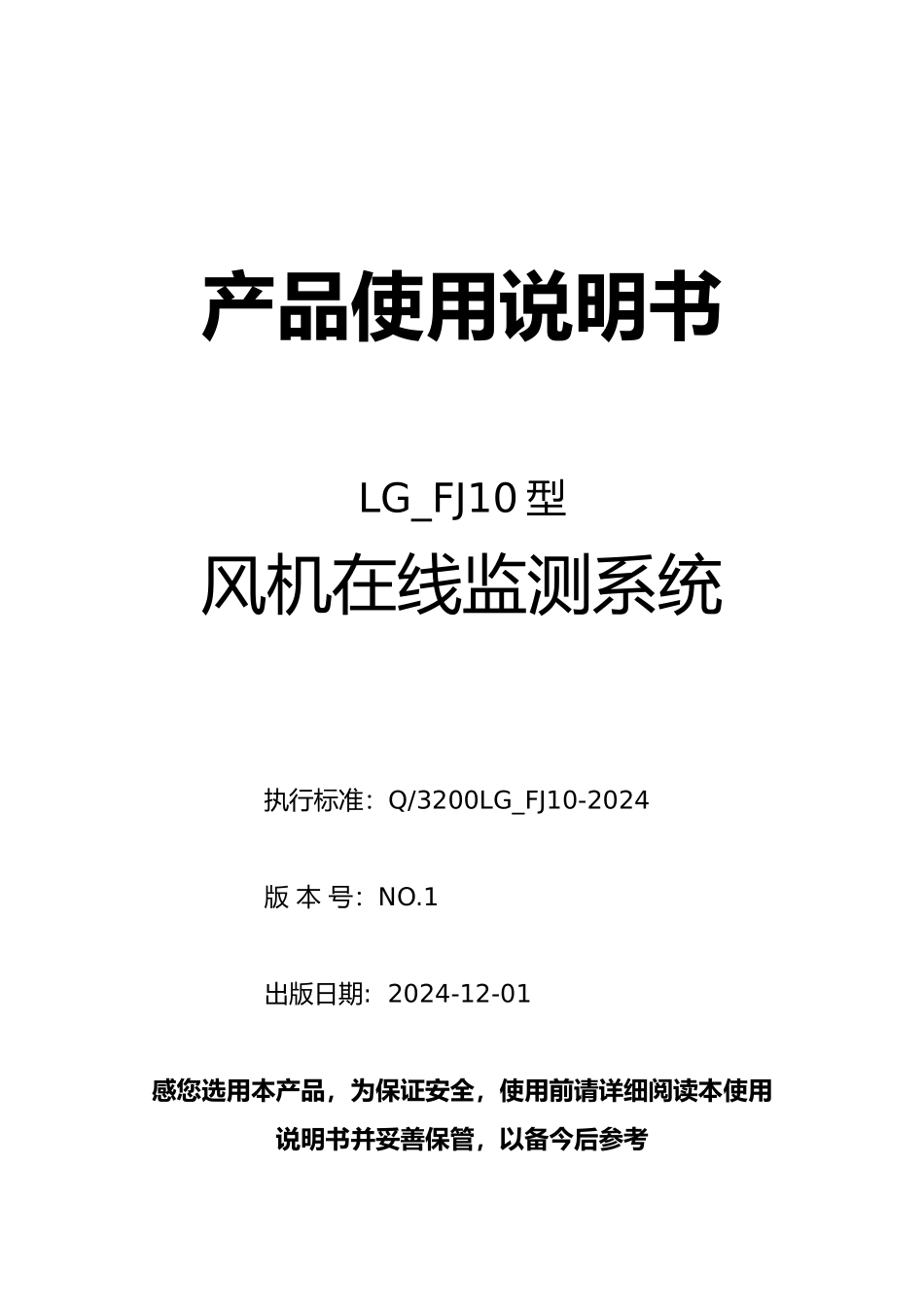

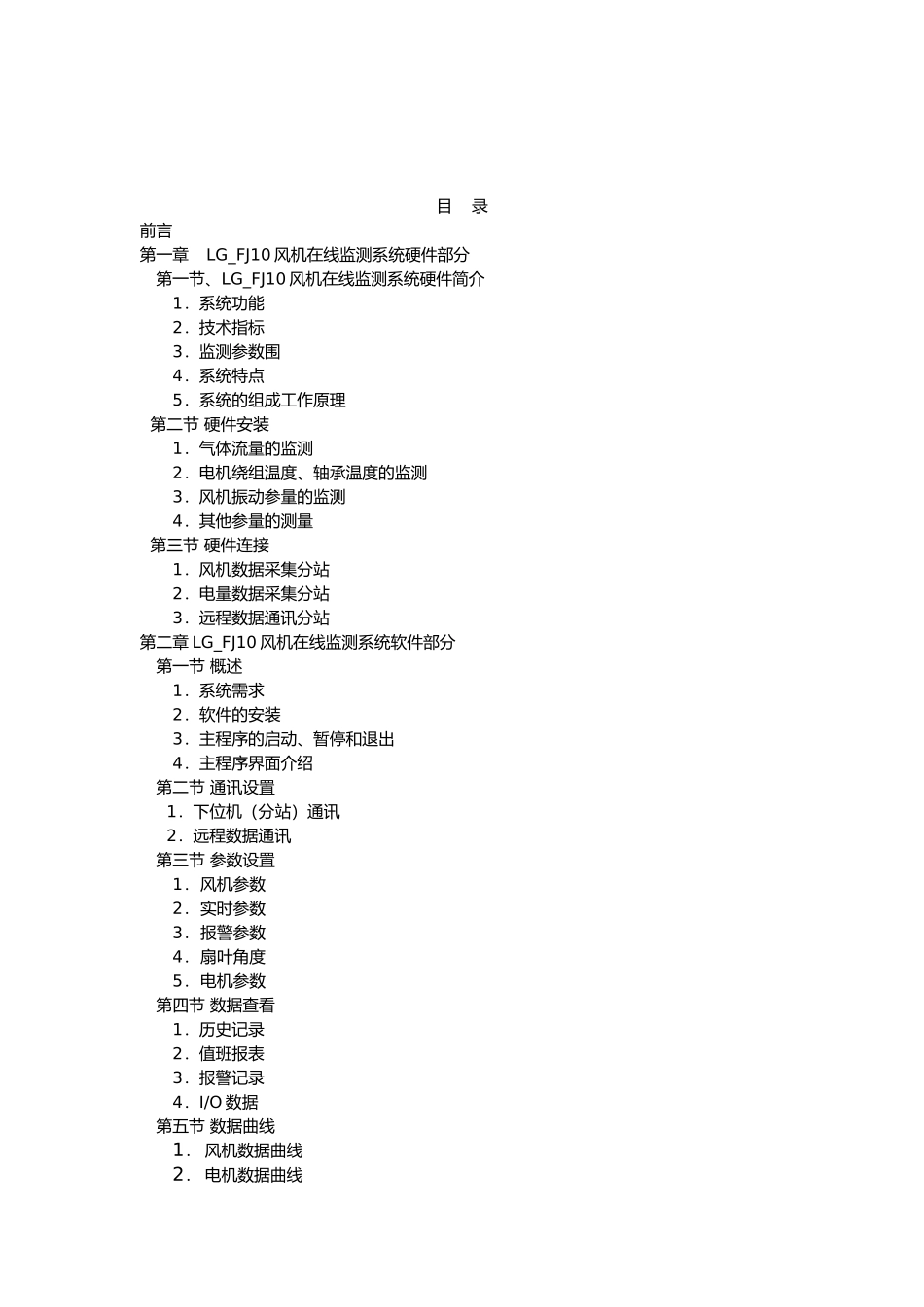

产品使用说明书LG_FJ10 型风机在线监测系统执行标准：Q/3200LG_FJ10-2024版 本 号：NO.1出版日期: 2024-12-01感您选用本产品，为保证安全，使用前请详细阅读本使用说明书并妥善保管，以备今后参考目 录前言第一章LG_FJ10 风机在线监测系统硬件部分第一节、LG_FJ10 风机在线监测系统硬件简介1．系统功能2．技术指标3．监测参数围4．系统特点5．系统的组成工作原理 第二节 硬件安装1．气体流量的监测2．电机绕组温度、轴承温度的监测3．风机振动参量的监测4．其他参量的测量 第三节 硬件连接1．风机数据采集分站2．电量数据采集分站3．远程数据通讯分站第二章 LG_FJ10 风机在线监测系统软件部分第一节 概述1．系统需求2．软件的安装3．主程序的启动、暂停和退出4．主程序界面介绍第二节 通讯设置 1．下位机（分站）通讯 2．远程数据通讯第三节 参数设置1．风机参数2．实时参数3．报警参数4．扇叶角度5．电机参数第四节 数据查看1．历史记录2．值班报表3．报警记录4．I/O 数据第五节 数据曲线1． 风机数据曲线2． 电机数据曲线2．风机性能曲线图3．查看工况曲线4．风机运行工作点察看第六节 关于 1．版本信息 2．联机帮助 3．注册信息前 言LG_FJ10 风机在线监测系统是 依据国家标准《工业风机用标准化风道进行性能试验》GB/T1236-2000 和煤炭行业标准《煤矿用主要风机现场性能参数测定方法》 MT 421-2024 的要求，结合煤矿安全生产的实际情况而研制的新一代矿用主风机在线监测系统。它利用高性能单片机构成前端数据采集和处理单元，以稳定、可靠、精确的方式将采集数据传送给主控制计算机，主控制计算机对采集数据进行分析计算并显示存储，从而对风机的运行状态进行连续的在线监测，为风机的安全、高效运行提供科学依据。系统可对风机的运行状态自动进行监测。监测的参数包括：静压、动压、风量、单台电机的电压、电流、功率、效率等电量参数，电机定子绕组、电机轴承等温度参数，电机振动烈度等性能参数，对所监测的运行状态参数实时集中显示；可形成电机的电流、电压功率、功率因数各种参数的运行曲线和风机的静压、流量、输出功率与效率各种参数的运行曲线。系统可以每五分钟存储一组数据，共存储一年的历史数据记录。可按时间方式进行查询，显示报表并可打印输出。 LG_FJ10 风机在线监测系统能够在生产过程中随时掌握通风设备的运行状态，改变了传统的设备管理方式，提高了通风设备的自动化管理水平，有力地...
