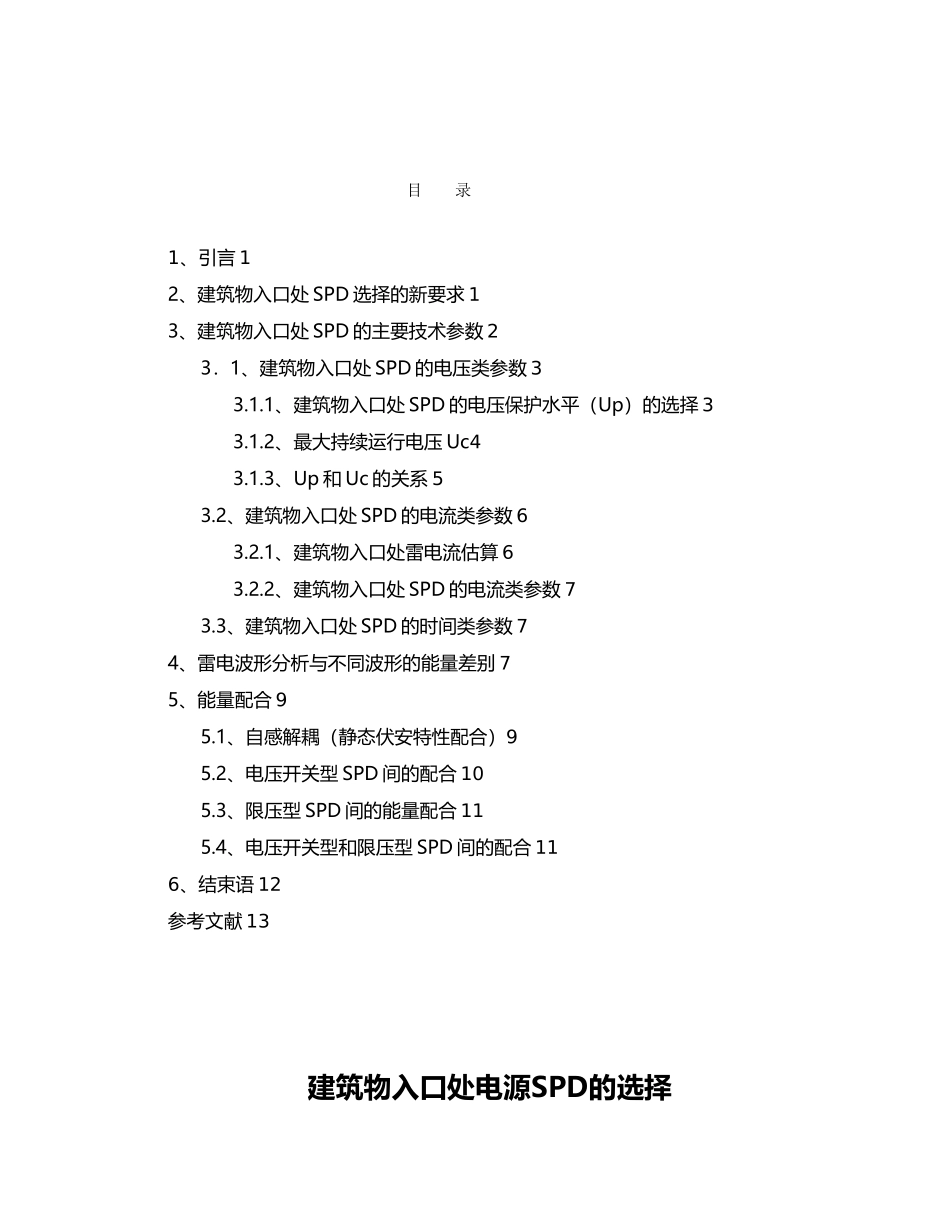

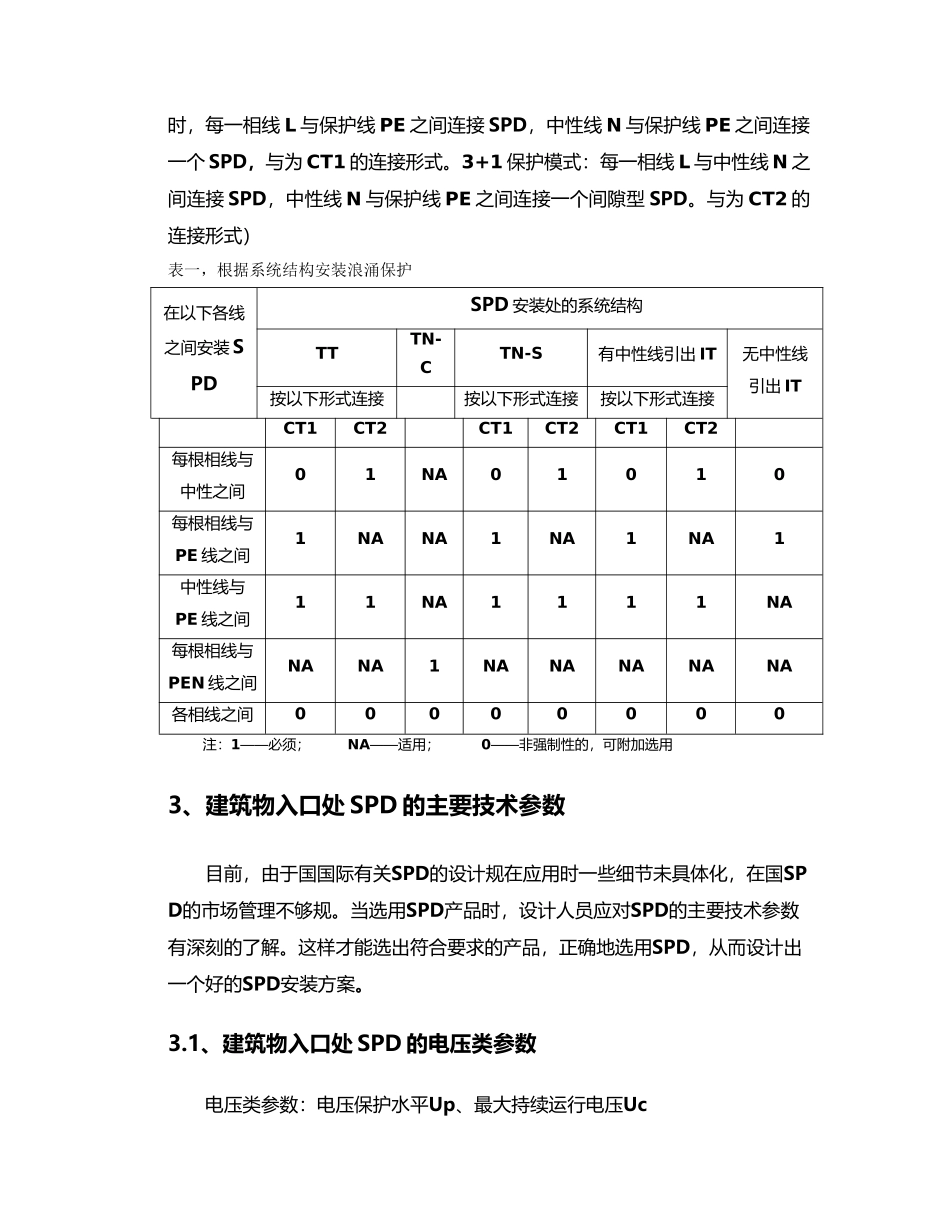

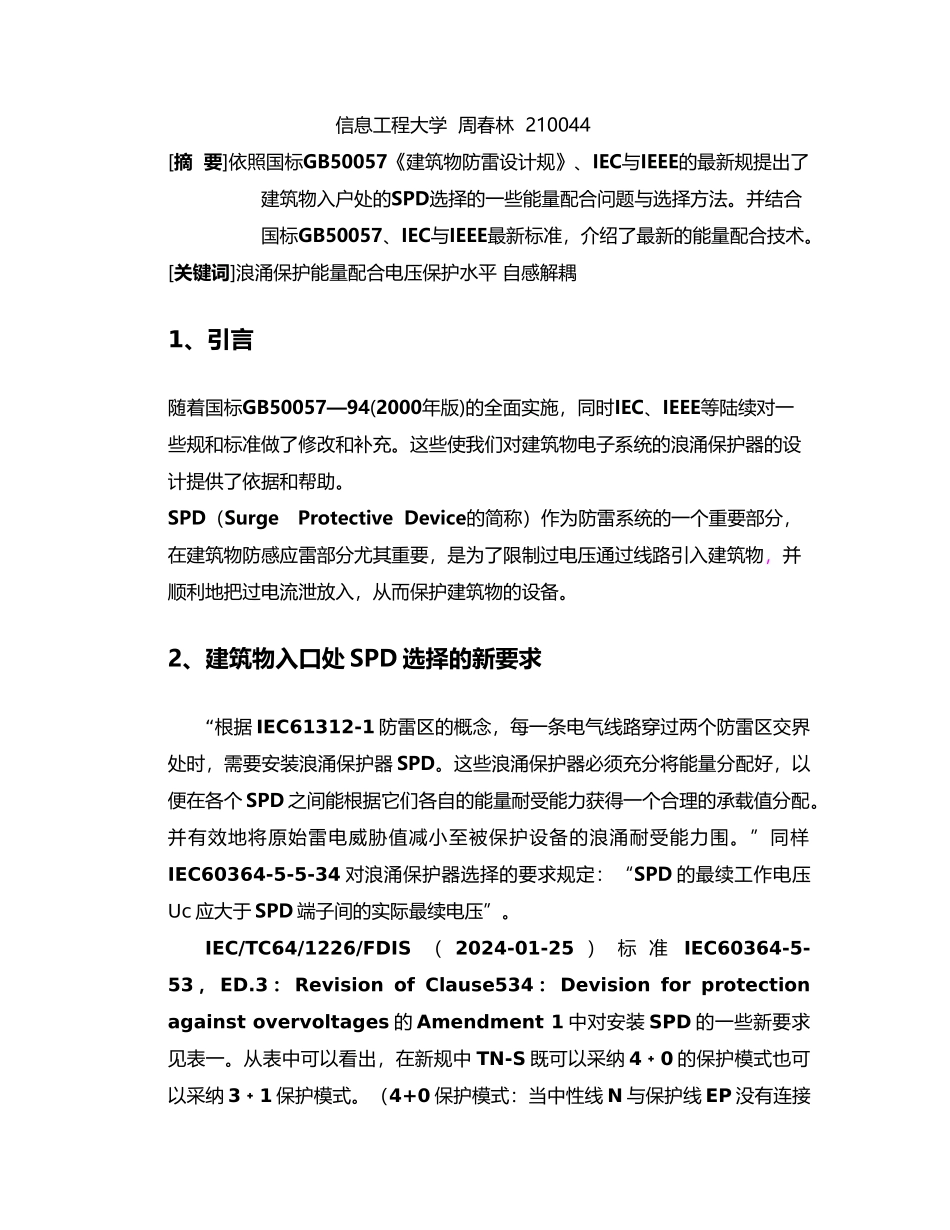

目 录1、引言 12、建筑物入口处 SPD 选择的新要求 13、建筑物入口处 SPD 的主要技术参数 23．1、建筑物入口处 SPD 的电压类参数 33.1.1、建筑物入口处 SPD 的电压保护水平（Up）的选择 33.1.2、最大持续运行电压 Uc43.1.3、Up 和 Uc 的关系 53.2、建筑物入口处 SPD 的电流类参数 63.2.1、建筑物入口处雷电流估算 63.2.2、建筑物入口处 SPD 的电流类参数 73.3、建筑物入口处 SPD 的时间类参数 74、雷电波形分析与不同波形的能量差别 75、能量配合 95.1、自感解耦（静态伏安特性配合）95.2、电压开关型 SPD 间的配合 105.3、限压型 SPD 间的能量配合 115.4、电压开关型和限压型 SPD 间的配合 116、结束语 12参考文献 13建筑物入口处电源SPD的选择信息工程大学 周春林 210044[摘 要]依照国标GB50057《建筑物防雷设计规》、IEC与IEEE的最新规提出了建筑物入户处的SPD选择的一些能量配合问题与选择方法。并结合国标GB50057、IEC与IEEE最新标准，介绍了最新的能量配合技术。[关键词]浪涌保护能量配合电压保护水平 自感解耦1、引言随着国标GB50057—94(2000年版)的全面实施，同时IEC、IEEE等陆续对一些规和标准做了修改和补充。这些使我们对建筑物电子系统的浪涌保护器的设计提供了依据和帮助。SPD（Surge Protective Device的简称）作为防雷系统的一个重要部分，在建筑物防感应雷部分尤其重要，是为了限制过电压通过线路引入建筑物，并顺利地把过电流泄放入，从而保护建筑物的设备。2、建筑物入口处 SPD 选择的新要求“根据 IEC61312-1 防雷区的概念，每一条电气线路穿过两个防雷区交界处时，需要安装浪涌保护器 SPD。这些浪涌保护器必须充分将能量分配好，以便在各个 SPD 之间能根据它们各自的能量耐受能力获得一个合理的承载值分配。并有效地将原始雷电威胁值减小至被保护设备的浪涌耐受能力围。”同样IEC60364-5-5-34 对浪涌保护器选择的要求规定：“SPD 的最续工作电压Uc 应大于 SPD 端子间的实际最续电压”。IEC/TC64/1226/FDIS （ 2024-01-25 ） 标 准IEC60364-5-53 ， ED.3 ： Revision of Clause534 ： Devision for protection against overvoltages 的 Amendment 1 中对安装 SPD 的一些新要求见表一。从表中可以看出，在新规中 TN-S 既可以采纳 4﹢0 的保护模式也可以采纳 3﹢1 保护模式。（4+0 保护模式：当中性线 N 与保护线 EP 没有连接时...
