汽车主减速器设计与研究

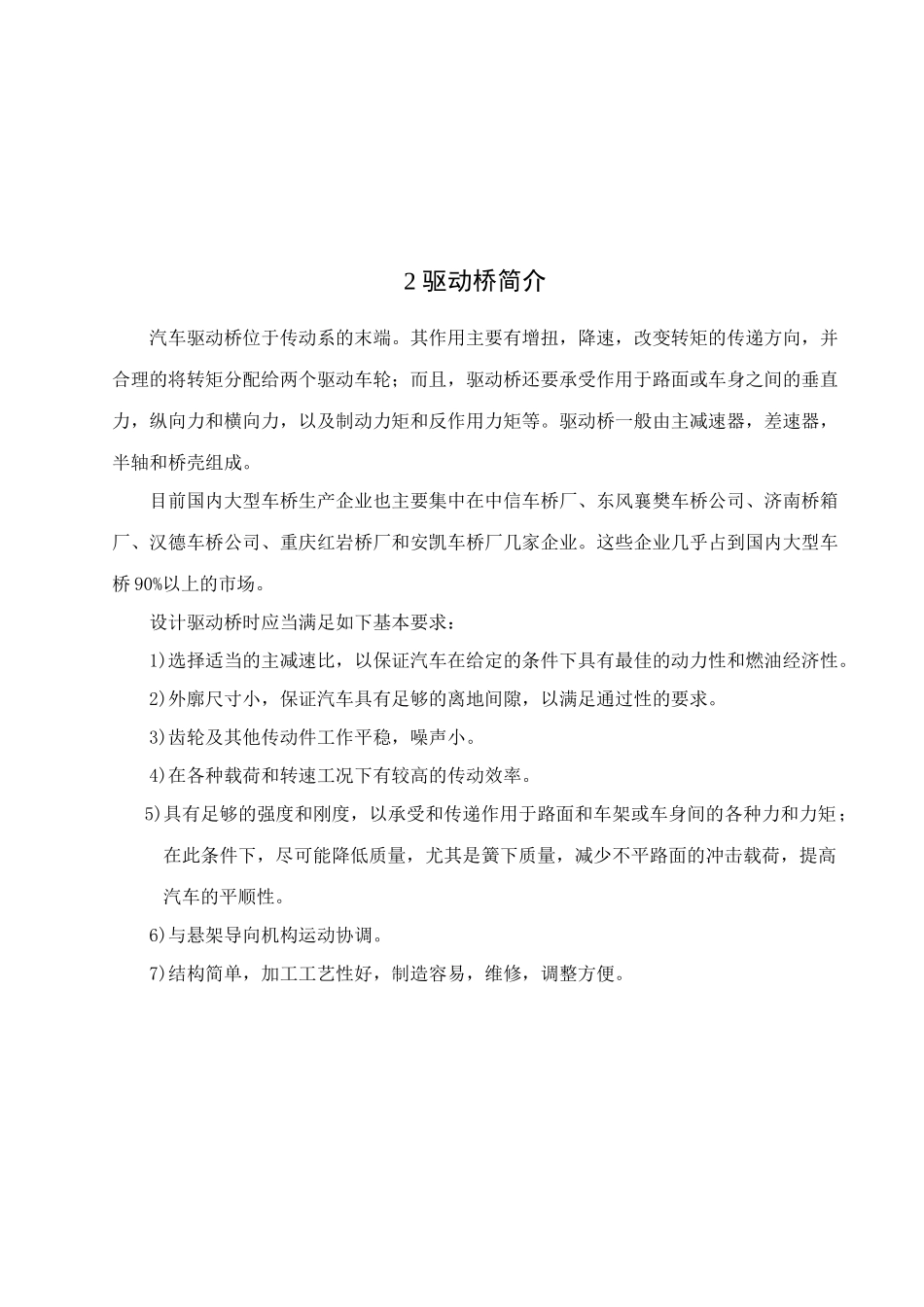

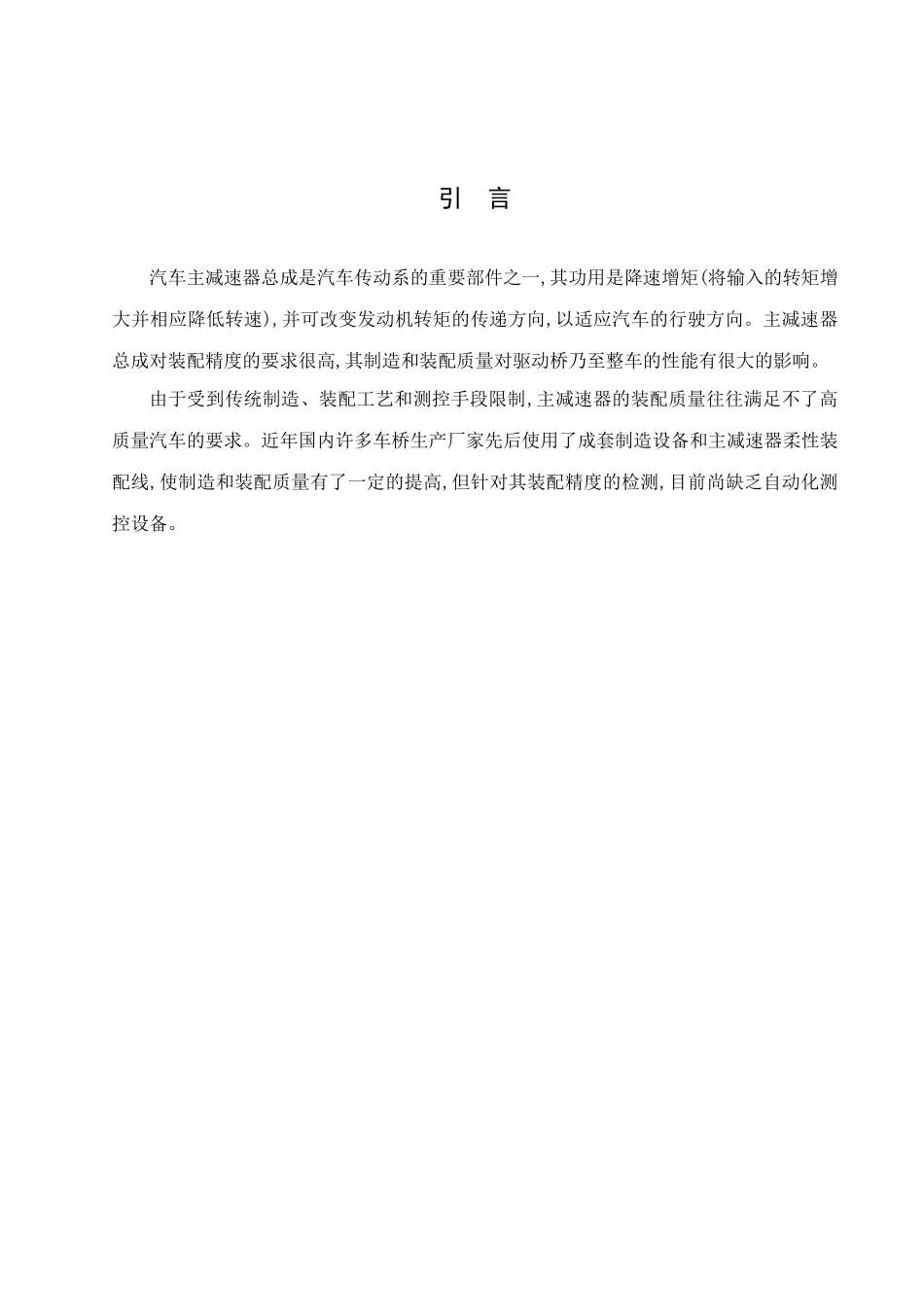

引 言汽车主减速器总成是汽车传动系的重要部件之一,其功用是降速增矩(将输入的转矩增大并相应降低转速),并可改变发动机转矩的传递方向,以适应汽车的行驶方向。主减速器总成对装配精度的要求很高,其制造和装配质量对驱动桥乃至整车的性能有很大的影响。由于受到传统制造、装配工艺和测控手段限制,主减速器的装配质量往往满足不了高质量汽车的要求。近年国内许多车桥生产厂家先后使用了成套制造设备和主减速器柔性装配线,使制造和装配质量有了一定的提高,但针对其装配精度的检测,目前尚缺乏自动化测控设备。汽车主减速器设计与讨论1 基本设计参数1）.发动机最大功率: 55 kw/rpm 2）.发动机最大扭矩: 161.7 Nm/rpm3）.五档手动变速器: 低速档比: 6.08 4）.主减速比：4.48 高档速比:1.005）.轮胎型号:185/75R16 （即轮胎半径 332.7mm) 6）.汽车总质量: 42000 kg 2 驱动桥简介汽车驱动桥位于传动系的末端。其作用主要有增扭，降速，改变转矩的传递方向，并合理的将转矩分配给两个驱动车轮；而且，驱动桥还要承受作用于路面或车身之间的垂直力，纵向力和横向力，以及制动力矩和反作用力矩等。驱动桥一般由主减速器，差速器，半轴和桥壳组成。目前国内大型车桥生产企业也主要集中在中信车桥厂、东风襄樊车桥公司、济南桥箱厂、汉德车桥公司、重庆红岩桥厂和安凯车桥厂几家企业。这些企业几乎占到国内大型车桥 90%以上的市场。设计驱动桥时应当满足如下基本要求：1)选择适当的主减速比，以保证汽车在给定的条件下具有最佳的动力性和燃油经济性。2)外廓尺寸小，保证汽车具有足够的离地间隙，以满足通过性的要求。3)齿轮及其他传动件工作平稳，噪声小。4)在各种载荷和转速工况下有较高的传动效率。5)具有足够的强度和刚度，以承受和传递作用于路面和车架或车身间的各种力和力矩；在此条件下，尽可能降低质量，尤其是簧下质量，减少不平路面的冲击载荷，提高汽车的平顺性。6)与悬架导向机构运动协调。7)结构简单，加工工艺性好，制造容易，维修，调整方便。3 驱动桥结构形式及选择 驱动桥的结构型式按工作特性分，可以归并为两大类，即非断开式驱动桥和断开式驱动桥。当驱动车轮采纳非独立悬架时，应该选用非断开式驱动桥；当驱动车轮采纳独立悬架时，则应该选用断开式驱动桥。独立悬架驱动桥结构较复杂，但可以大大提高汽车在不平路面上的行驶平顺性。3.1 非断开式驱动桥普通非断开式驱动桥，结构简单、造价低廉、工作可靠，广泛用在各...
