汽轮机性能考核试验方案

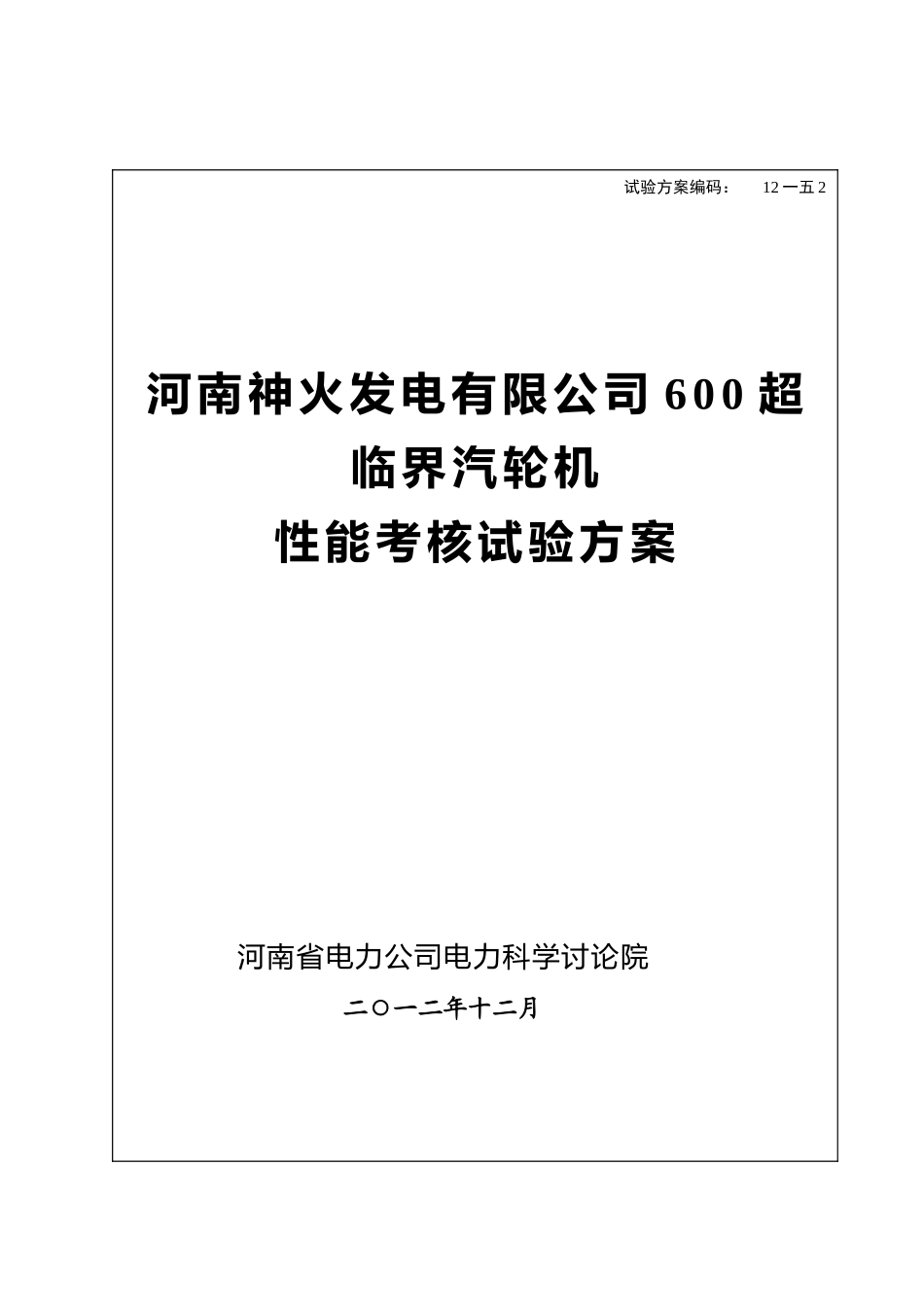

汽轮机性能考核试验方案_第1页
1/25

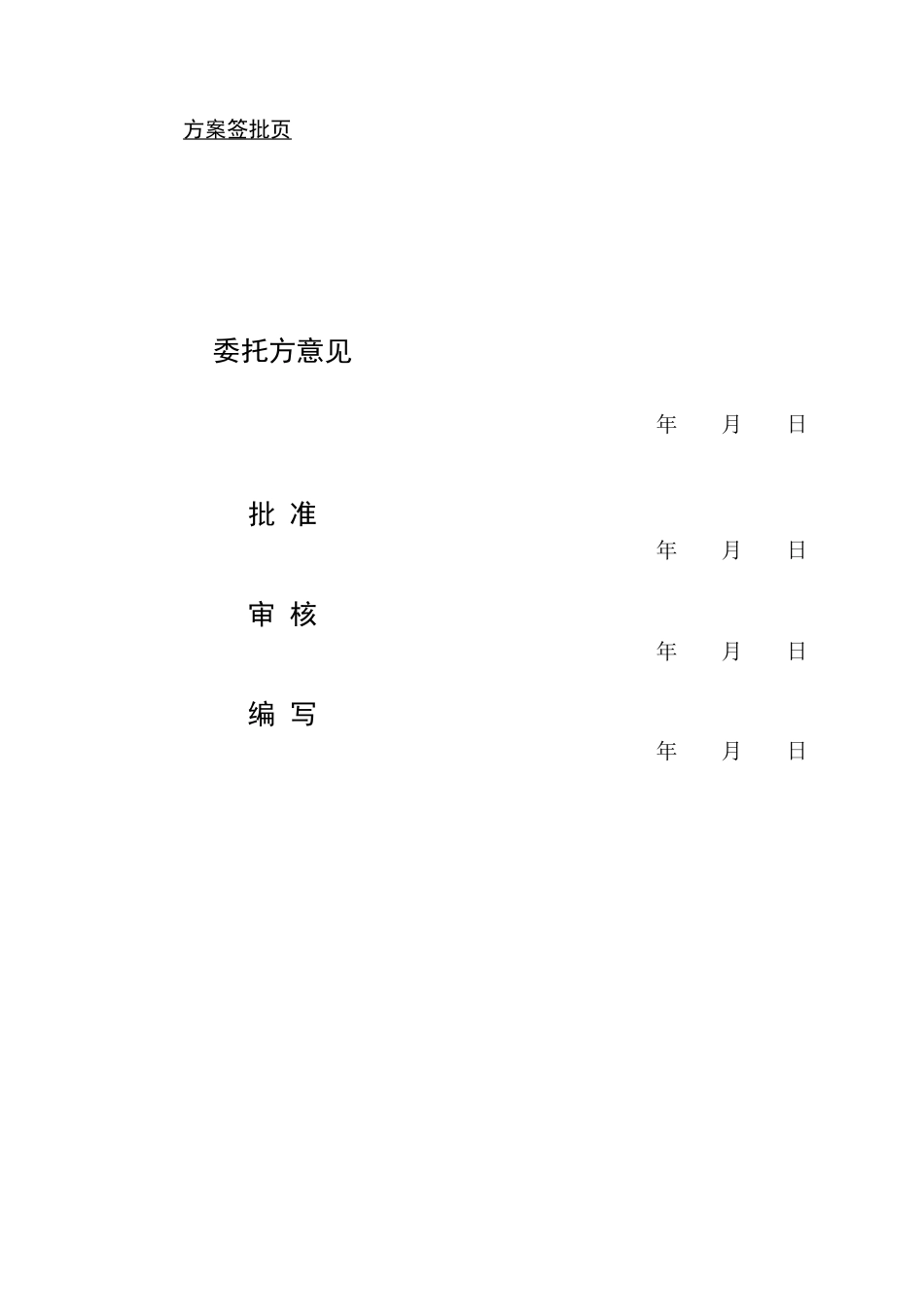

汽轮机性能考核试验方案_第2页
2/25
汽轮机性能考核试验方案_第3页
3/25
试验方案编码: 12 一五 2河南神火发电有限公司 600 超临界汽轮机性能考核试验方案河南省电力公司电力科学讨论院二○一二年十二月方案签批页委托方意见年 月 日批 准年 月 日审 核年 月 日编 写年 月 日目 录 前言 2 一 汽轮机热耗率试验方案 4 二 汽轮机额定出力试验方案 14 三 汽轮机最大出力试验方案 17四 机组供电煤耗试验方案 20 五 汽轮机热力特性试验方案 23六 附录附录 1 试验设备、仪器(表)清单 25附录 2 性能试验系统隔离清单 26附录 3 性能试验仪表测点清单 28附录 4 试验测点布置图 31前言 河南神火发电有限公司“上大压小”发电工程汽轮机,为东方电气集团东方汽轮机有限公司制造的 600 超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机。高、中压缸采纳合缸结构,两个低压缸为对称分流式,机组型号为N600-24.2/566/566。机组热力系统采纳单元制方式,共设有八段抽汽分别供给三台高压加热器、一台除氧器和四台低压加热器、给水泵汽轮机及厂用汽。给水泵为 2 台 50%容量的汽动给水泵和一台 30%容量的启动备用电动给水泵。 汽轮机主要技术法律规范如下:型号:N600-24.2/566/566型式:超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机 额定功率: 600 最大功率: 675.585() 额定工况参数: 主蒸汽压力: 24.2 主蒸汽温度: 566℃ 主蒸汽流量: 1695.2 高排/再热蒸汽压力: 4.425/3.982 高排/再热蒸汽温度: 3 一五.7/566℃ 再热蒸汽流量: 一三 93.一八 0 额定背压(绝对): 4.4/5.4 最终给水温度: 282.1℃ 额定工况净热耗: 7504 维持额定负荷的最高排汽压力:11.8额定转速: 3000试验方案参照河南神火发电有限公司与东方电气集团东方汽轮机有限公司签订的技术合同和美国机械工程师协会《汽轮机性能试验规程》( 6-1996)以及中华人民共和国原电力工业部《火电机组启动验收性能试验导则》(1998年版)(电综[1998]179 号)及电厂的具体需要而编制,主要包括以下几个方面的内容:1 汽轮机热耗率试验2 汽轮机额定出力试验3 汽轮机最大出力试验4 机组供电煤耗试验5 汽轮机热力特性试验一 汽轮机热耗率试验方案1 试验目的1.1 在制造厂规定的运行条件下,测定 3 工况下汽轮发电机组的热耗率,考核汽轮机的热耗率是否达到保证值 7504。1.2 在 3 工况下,通过试验测定汽轮机的高、中压缸相对内效率。1.3 分析热力系统运...
