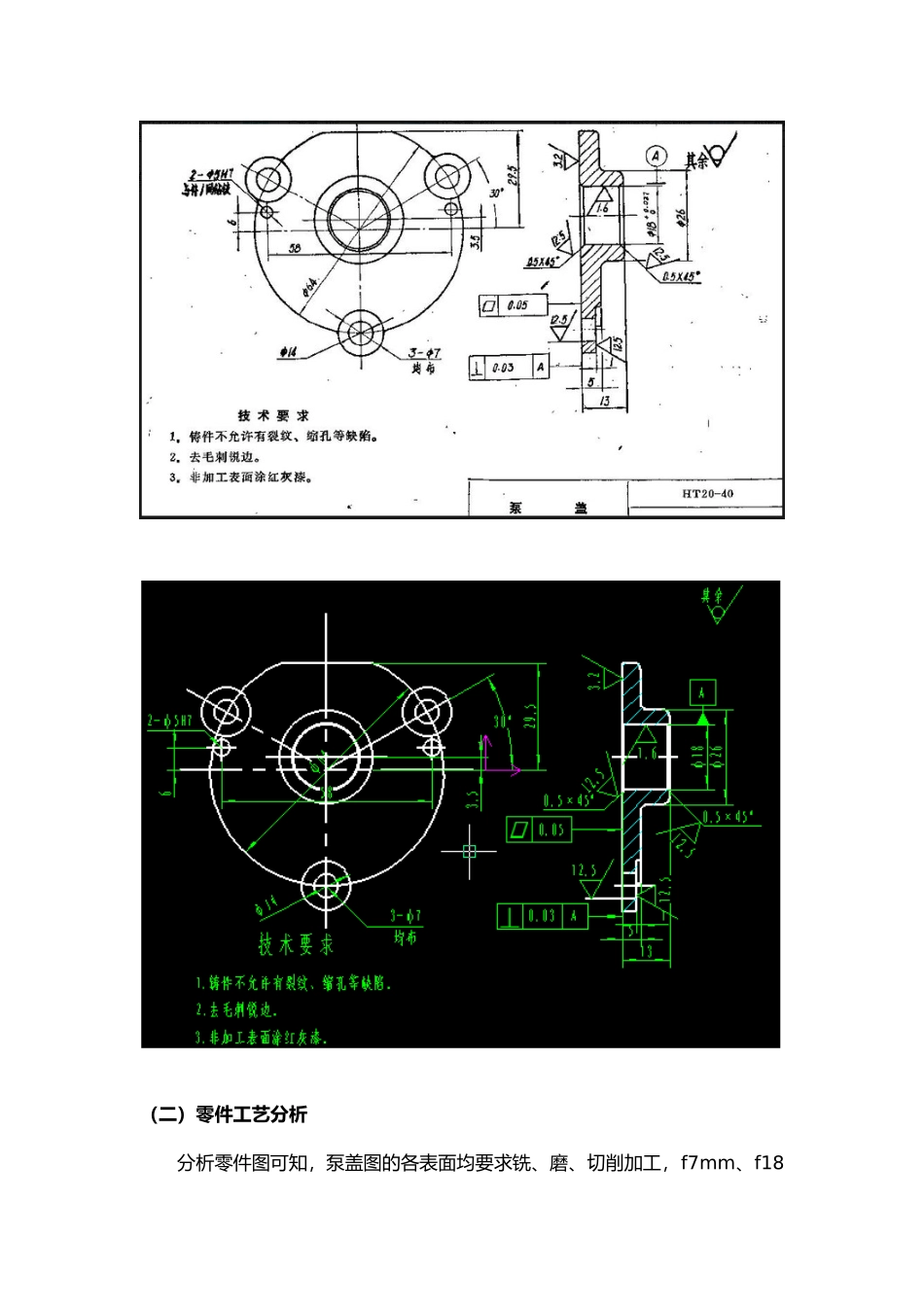

机械制造技术基础课程设计说明书设计题目:泵盖机械加工工艺规程与工艺装备设计学 院: 机电学院 系 别: 机械系 专 业: 机械设计制造与其自动化 “机械制造技术基础”课程设计任务书设计者:学号:设计题目:泵盖机械加工工艺规程与工艺装备设计 工艺文件编制(批量 1 万件/年)序言 机械制造工艺学课程设计是进行毕业设计之前对所学各课程的一次深化的综合性的总复习,也是一次理论联系实际的训练。 通过这次课程设计,了解并认识一般机器零件的生产工艺过程,巩固和加深已学过的技术基础课和专业课的知识,理论联系实际,对将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后的工作打下一个良好的基础,并且为后续课程的学习大好基础。一、零件分析(一)零件图(二)零件工艺分析分析零件图可知,泵盖图的各表面均要求铣、磨、切削加工,f7mm、f18 和 f5mm 孔的端面均为平面,可以防止加工过程中钻头钻偏,为保证孔的加工精度,可先用钻头在套筒的中间钻出一个 f4mm 的通孔。然后再在该孔的基础上近一步向外扩,直至达到精度要求,其余的表面用铣磨的方法加工。除此外,其他表面的加工精度要求均不太高,不需要高精度机床加工,一般通过铣削的粗加工就可以达到加工要求。而主要加工表面虽然加工精度相对较高,但也可以在正常的生产条件下,采纳较经济的方法保质保量的加工出来。(三)主要加工表面加工表面尺寸与偏差mm公差与精度等级表面粗糙度 Ra/μm泵盖图左端面71IT83.2泵盖图右端面71IT812.5泵盖图侧面13IT812.5Φ7mm 孔IT712.5φ18mm 孔IT71.6φ5mm 孔IT71.6二、毛坯选择 (一)选择毛坯 根据该零件的形状可以看出属于盘套类零件。该零件的材料选为 45 钢即可,由于该零件在工作时受力不大,所以通常采纳铸铁件。由于该套筒的尺寸不大,且生产类型属于大批量生产,为提高生产率和铸件精度,宜采纳模锻方法制造毛坯。毛坯成形方法的选择也应遵循功能性原则、经济性原则和可行性原则。(二)确定毛坯的尺寸公差和机械加工余量 经查表可知,要确定毛坯的尺寸公差与机械加工余量,应先确定如下各项因素。 1、公差等级 有泵盖图的功能和技术要求,确定该零件的公差等级为普通级。 2、铸件重量 由实物成品零件可初步估量机械加工前铸件毛坯的重量大约为 6kg。 3、零件的材质系数 由于该零件的材料为 45 钢,是碳的质量分数小于 0.65%的碳素钢,故该零件的材质系数属 M1 ...
