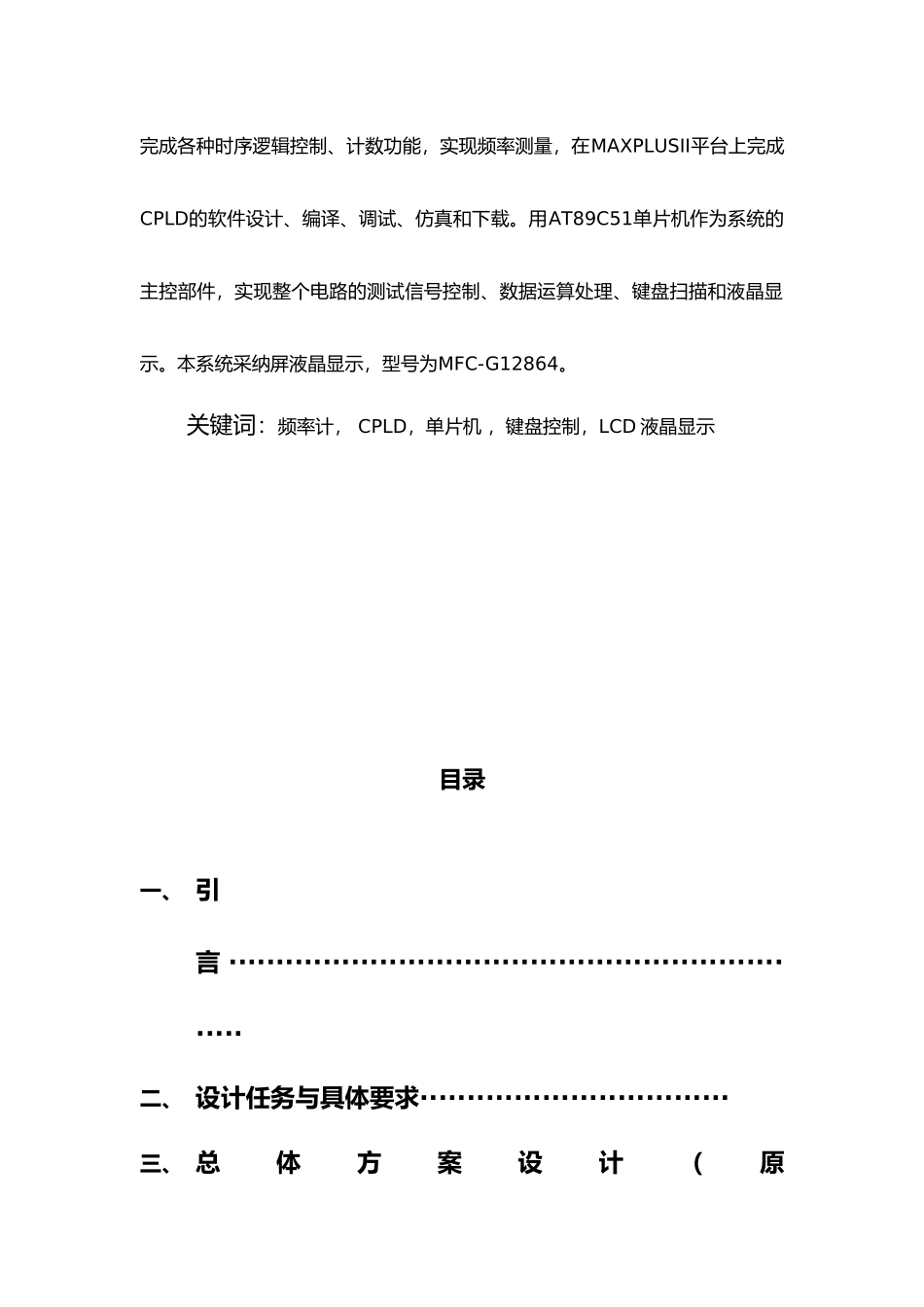

电子系统设计报告 ————液晶数字频率计摘 要在我们现在所处的信息化数字化的时代，频率计作为一件很普通的电子器件，广泛应用于科研机构、学校、实验室、企业生产车间等场所。讨论数字频率计的设计和开发，有助于频率计功能的不断完善、性价比的提高和有用性的加强。数字频率计的进展趋势是由模拟器件设计数字频率计逐步转变为数字芯片设计数字频率计。这样的转变使得频率计的设计更趋于自动化、智能化。本设计采纳两种方案设计频率计：方案一 系统采纳可编程逻辑器件（PLD）作为信号处理与系统控制核心，完成包括计数、门控、显示等一系列工作。方案二采纳电子计数法测量频率。利用AT89C51单片机的定时器/计数器0定时（定时时间为1s），同时用定时器/计数器1计数外部输入方波信号，两者同时启动，定时器0结束时，计数器1计数值即为方波信号的频率，从而实现20Hz-10kHz信号频率的实时测量。方案三采纳多周期同步测频原理，实现20Hz-10kHz信号频率的等精度频率测量。用一块复杂可编程逻辑器件CPLD(Complex Programmable Logic Device)芯片EPM7128SLC84—15完成各种时序逻辑控制、计数功能，实现频率测量，在MAXPLUSII平台上完成CPLD的软件设计、编译、调试、仿真和下载。用AT89C51单片机作为系统的主控部件，实现整个电路的测试信号控制、数据运算处理、键盘扫描和液晶显示。本系统采纳屏液晶显示，型号为MFC-G12864。关键词：频率计， CPLD，单片机 ，键盘控制，LCD 液晶显示目录一、 引言 ································································二、 设计任务与具体要求·································三、 总体方案设计（原理）·····································四、 具体设计过程············································五、 系统整体功能和操作过程说明······························六、 电路图和PLD图···············································七、 系 统 调 试 、 误 差 分 析 、 测 量 参 数 确定·····················八、 实验小结················...
