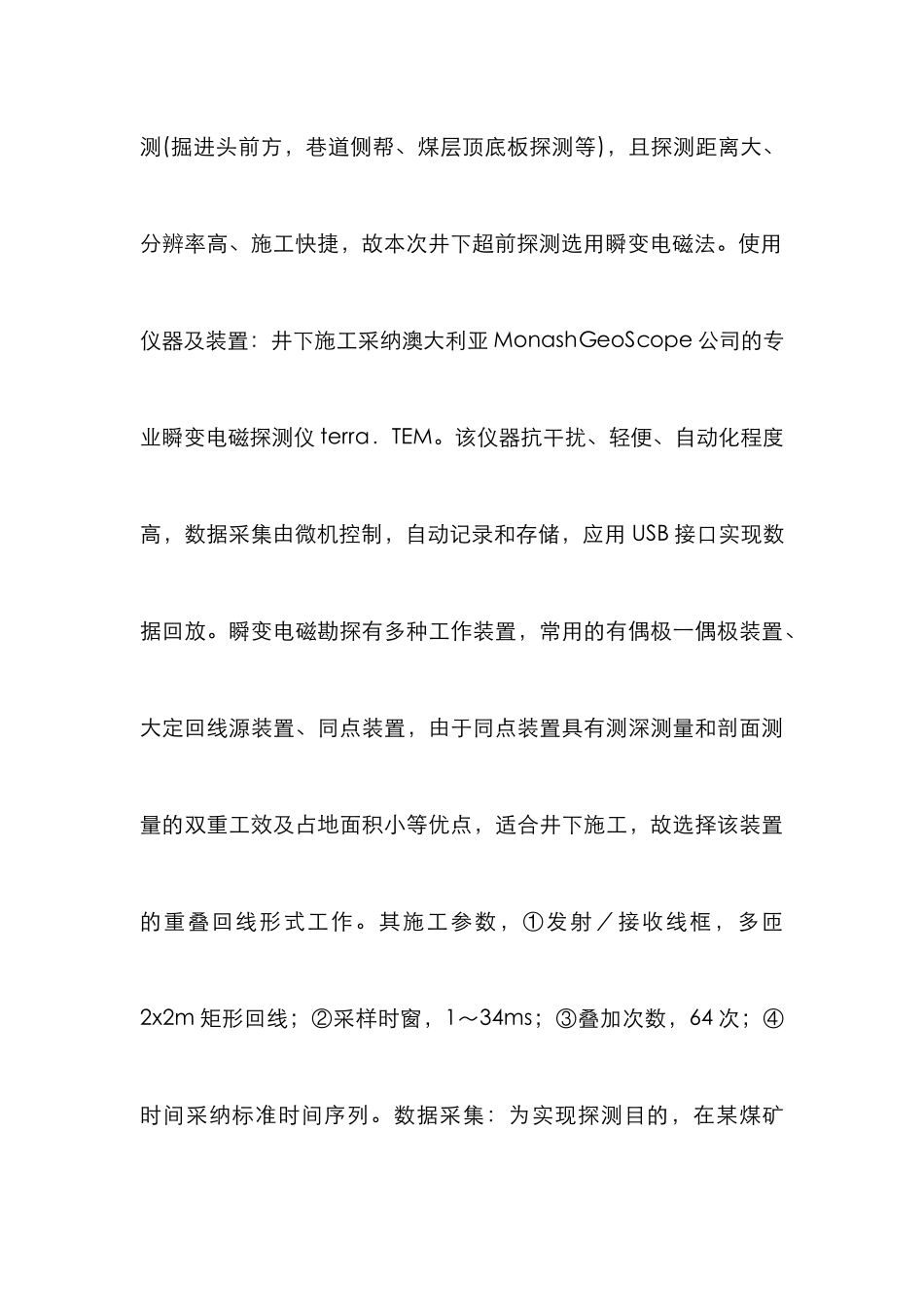

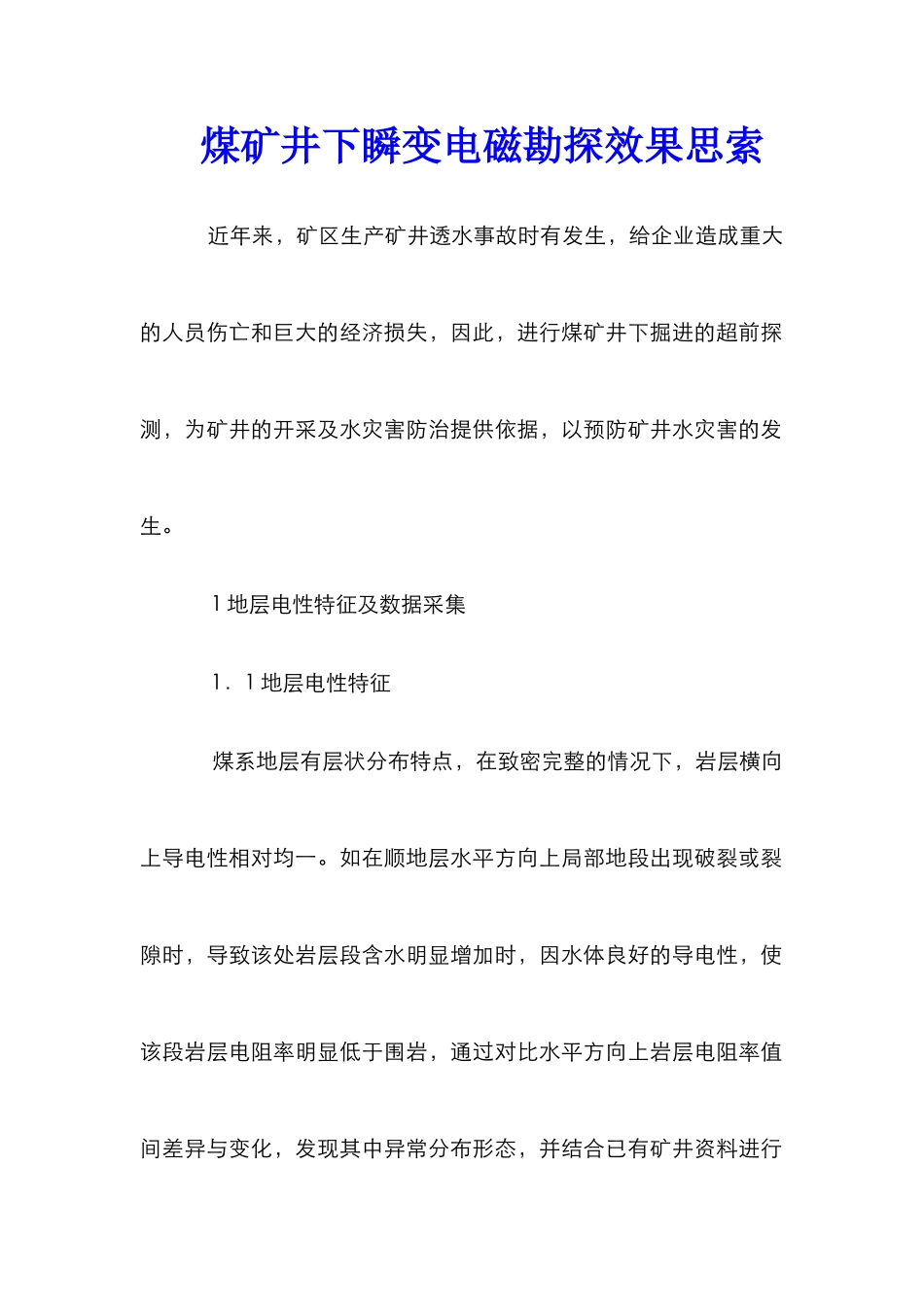

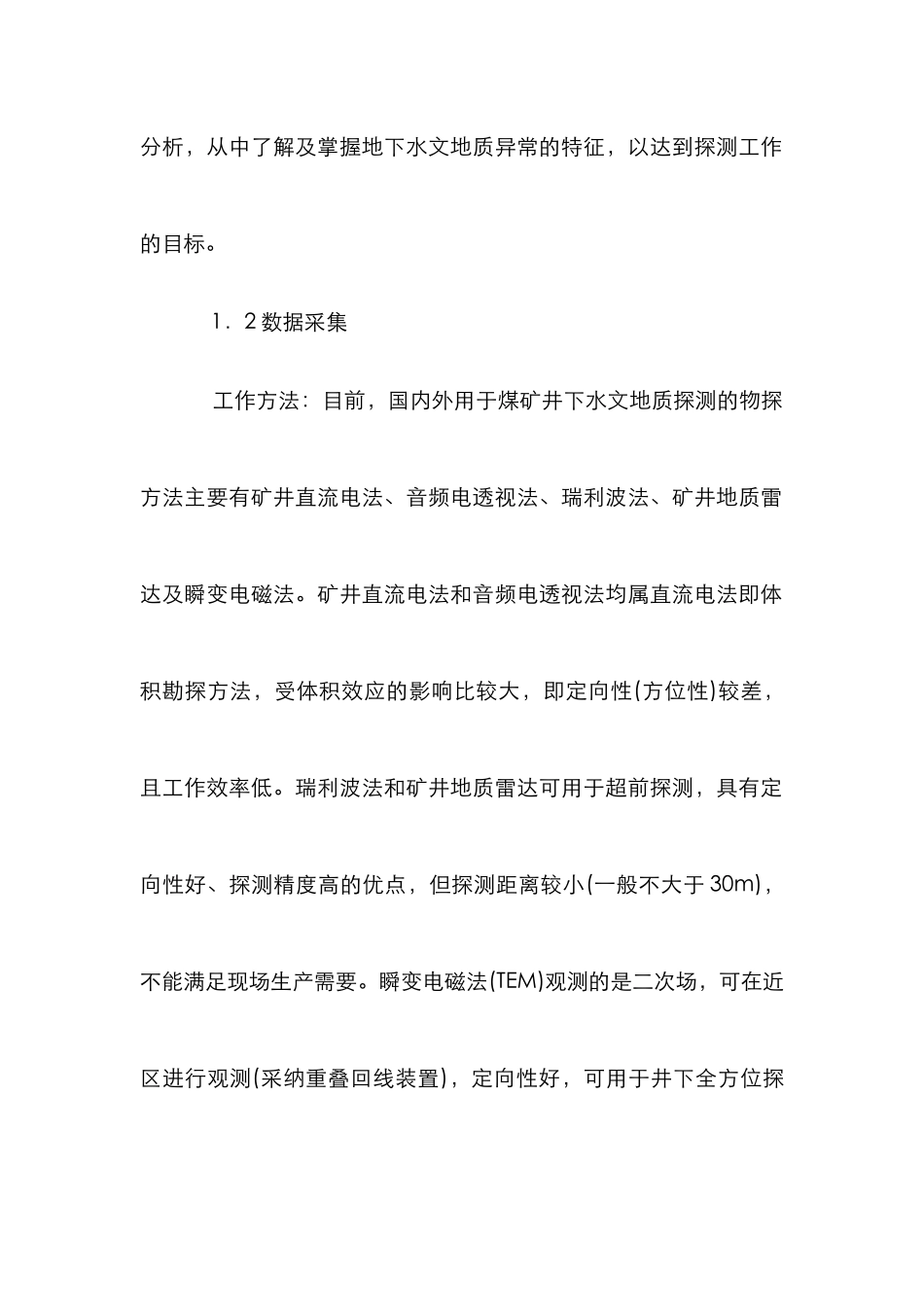

煤矿井下瞬变电磁勘探效果思索 近年来,矿区生产矿井透水事故时有发生,给企业造成重大的人员伤亡和巨大的经济损失,因此,进行煤矿井下掘进的超前探测,为矿井的开采及水灾害防治提供依据,以预防矿井水灾害的发生。 1 地层电性特征及数据采集 1.1 地层电性特征 煤系地层有层状分布特点,在致密完整的情况下,岩层横向上导电性相对均一。如在顺地层水平方向上局部地段出现破裂或裂隙时,导致该处岩层段含水明显增加时,因水体良好的导电性,使该段岩层电阻率明显低于围岩,通过对比水平方向上岩层电阻率值间差异与变化,发现其中异常分布形态,并结合已有矿井资料进行分析,从中了解及掌握地下水文地质异常的特征,以达到探测工作的目标。 1.2 数据采集 工作方法:目前,国内外用于煤矿井下水文地质探测的物探方法主要有矿井直流电法、音频电透视法、瑞利波法、矿井地质雷达及瞬变电磁法。矿井直流电法和音频电透视法均属直流电法即体积勘探方法,受体积效应的影响比较大,即定向性(方位性)较差,且工作效率低。瑞利波法和矿井地质雷达可用于超前探测,具有定向性好、探测精度高的优点,但探测距离较小(一般不大于 30m),不能满足现场生产需要。瞬变电磁法(TEM)观测的是二次场,可在近区进行观测(采纳重叠回线装置),定向性好,可用于井下全方位探测(掘进头前方,巷道侧帮、煤层顶底板探测等),且探测距离大、分辨率高、施工快捷,故本次井下超前探测选用瞬变电磁法。使用仪器及装置:井下施工采纳澳大利亚 MonashGeoScope 公司的专业瞬变电磁探测仪 terra.TEM。该仪器抗干扰、轻便、自动化程度高,数据采集由微机控制,自动记录和存储,应用 USB 接口实现数据回放。瞬变电磁勘探有多种工作装置,常用的有偶极一偶极装置、大定回线源装置、同点装置,由于同点装置具有测深测量和剖面测量的双重工效及占地面积小等优点,适合井下施工,故选择该装置的重叠回线形式工作。其施工参数,①发射/接收线框,多匝2x2m 矩形回线;②采样时窗,1~34ms;③叠加次数,64 次;④时间采纳标准时间序列。数据采集:为实现探测目的,在某煤矿50101 工作面胶带运输巷 620m 处进行了超前探测。迎头探测时根据与迎头正前方不同夹角进行扇面扫描,形成对迎头左前方、正前方、右前方的探测。在顺层超前探的基础上,改变线框水平夹角实现了对煤层顶、底板含水性的探测。 2 资料处理解释及勘查效果 2.1 资料处理解释 资料处理流程:如图 ...
