环球一路桥梁施工方案培训资料

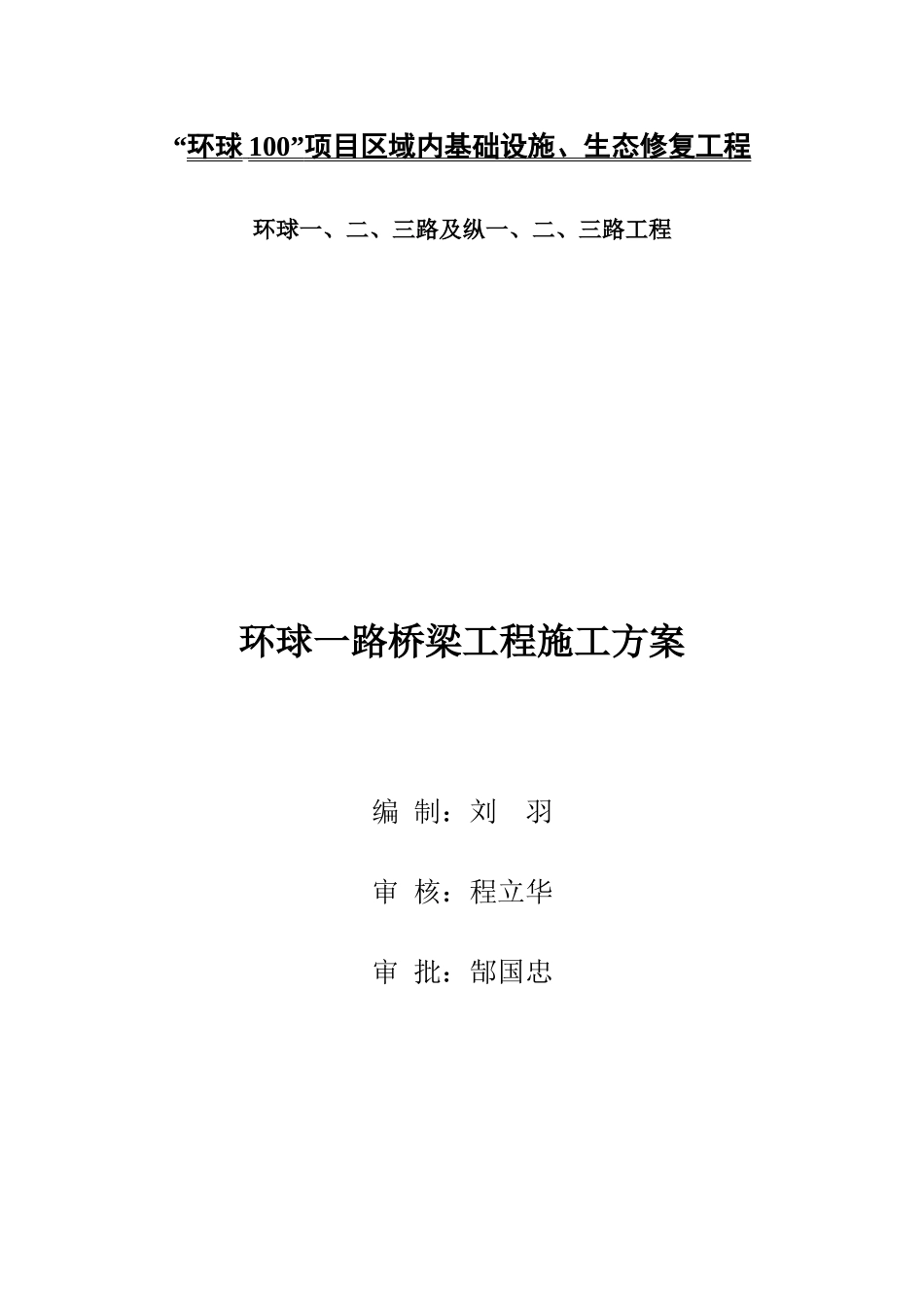

环球一路桥梁施工方案培训资料_第1页
1/49
环球一路桥梁施工方案培训资料_第2页
2/49
环球一路桥梁施工方案培训资料_第3页
3/49
“环球 100” 项目区域内基础设施、生态修复工程 环球一、二、三路及纵一、二、三路工程环球一路桥梁工程施工方案编 制:刘 羽审 核:程立华审 批:郜国忠编制单位:北京市市政一建设工程有限责任公司编制日期:2024 年 2 月 28 日目 录第一章 工程概况一 工程范围、规模及工程内容概况二 地理特征及气象水文三 交通、水电及其他条件第二章 编制依据及原则一 编制依据二 编制原则第三章 工程管理目标一 工期目标二 质量目标三 安全目标第四章 桥梁工程的施工方法与措施一 桥梁工程施工工艺流程图二 桩基施工三 墩柱施工四 墩盖梁施工五 空心板梁预制施工方法和工艺六 支座安装七 主梁吊装施工方法八 空心板铰缝施工九 混凝土桥面铺装施工十 沥青混凝土桥面铺装施工十一 伸缩缝施工十二 人行栏杆施工第五章 施工及安全防护注意事项一 施工安全防护二 未尽事宜第六章 环境保护注意事项一 施工期环保措施二 节能措施第一章 工程概况一、工程范围、规模及工程内容概况 本桥梁工程为城市支路,桥处于规划一条泄洪渠,渠道宽度为 50m,道路中心线与斜交角度为 15°,面宽度 20.6m,桥梁总长 60.973m,桥桥梁面积约 1256㎡。桥梁孔径考虑河口宽度和斜交等因素,选择桥梁跨径为 3x20,上部结构采纳先张拉预应力混凝土空心板;下部结构根据地质条件及周边环境,采纳桩柱式桥墩及埋置式轻型桥台,桩基均采纳摩擦桩。二、地理特征及气象水文1、地形地貌:地势稍有起伏,总体东高西低、北高南低,地面标高为 16.82~42.14m,高差为 27.32m。2、气象、风压 工程所处区地处属于热带海洋季风气候,全年降水丰沛,雨季长而明显,日照充足。夏季炎热,冬季一般比较温暖,台风、强热带风暴的灾害性暴雨最具破坏性,是本区的主要自然灾害。3、地层岩性 根据勘察单位的钻探揭露,场地 60.00m 深度范围内,地层从上往下为素填土(Qml)、杂填土(Qml)、第四系上更新统玄武岩(βQ3)及其残积土(Qel)、第四系中更新统海相沉积土(Q2m)、第四系中更新统海相沉积土(Q1m)及第三系中更新统海相沉积土(N2),共划分为 7 个工程地质层及 2 个工程地质亚层。4、不良地质与特别性岩层 根据地质调查资料和现场钻探,拟建道路沿线平坦,未发现地面沉降及影响场地稳定性的活动断裂等不良地质作用,未发现其它对工程不利的埋藏物,场地是稳定的,适宜进行本工程的建设。三、交通、水电及其它条件本工程交通运输...
