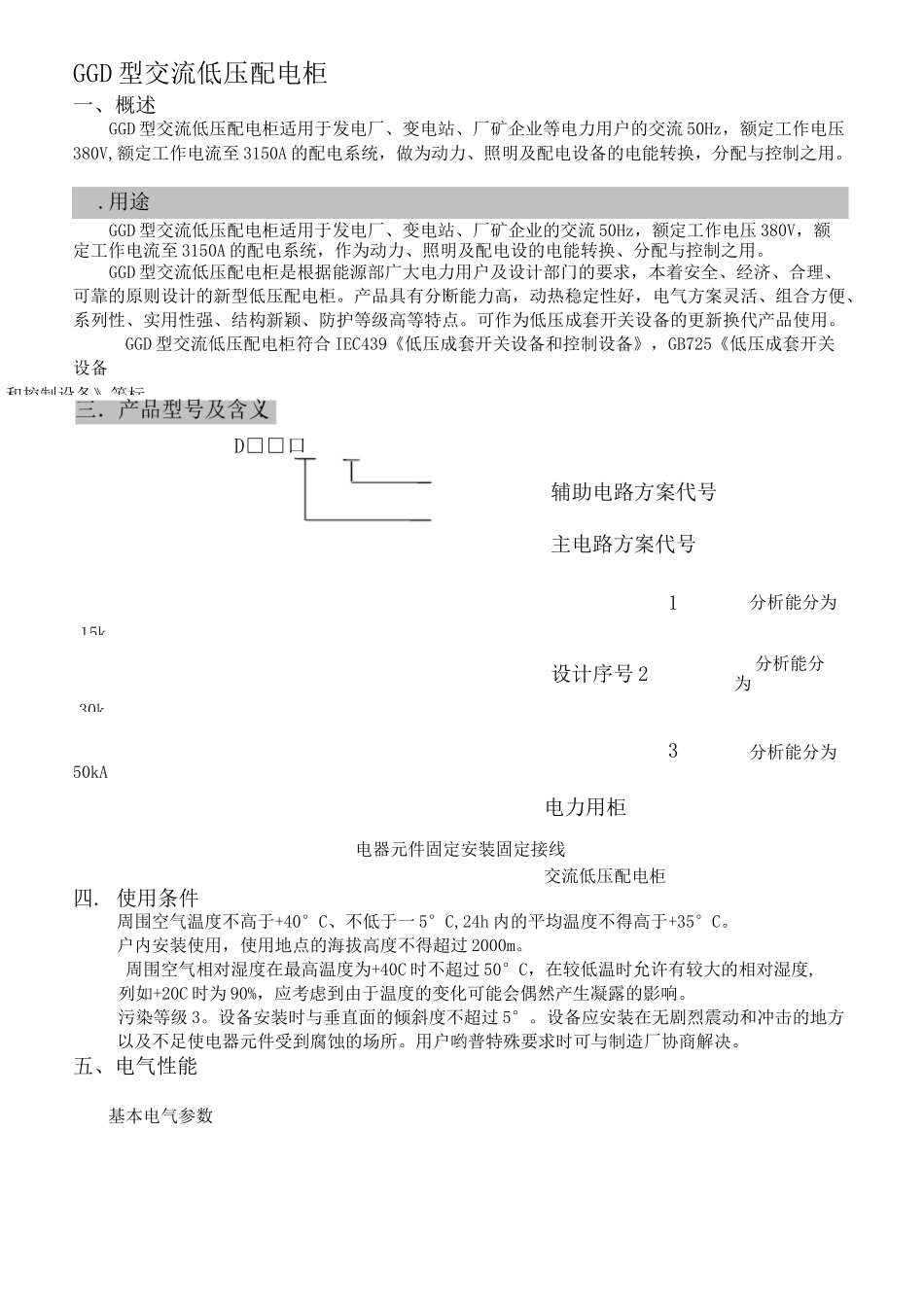

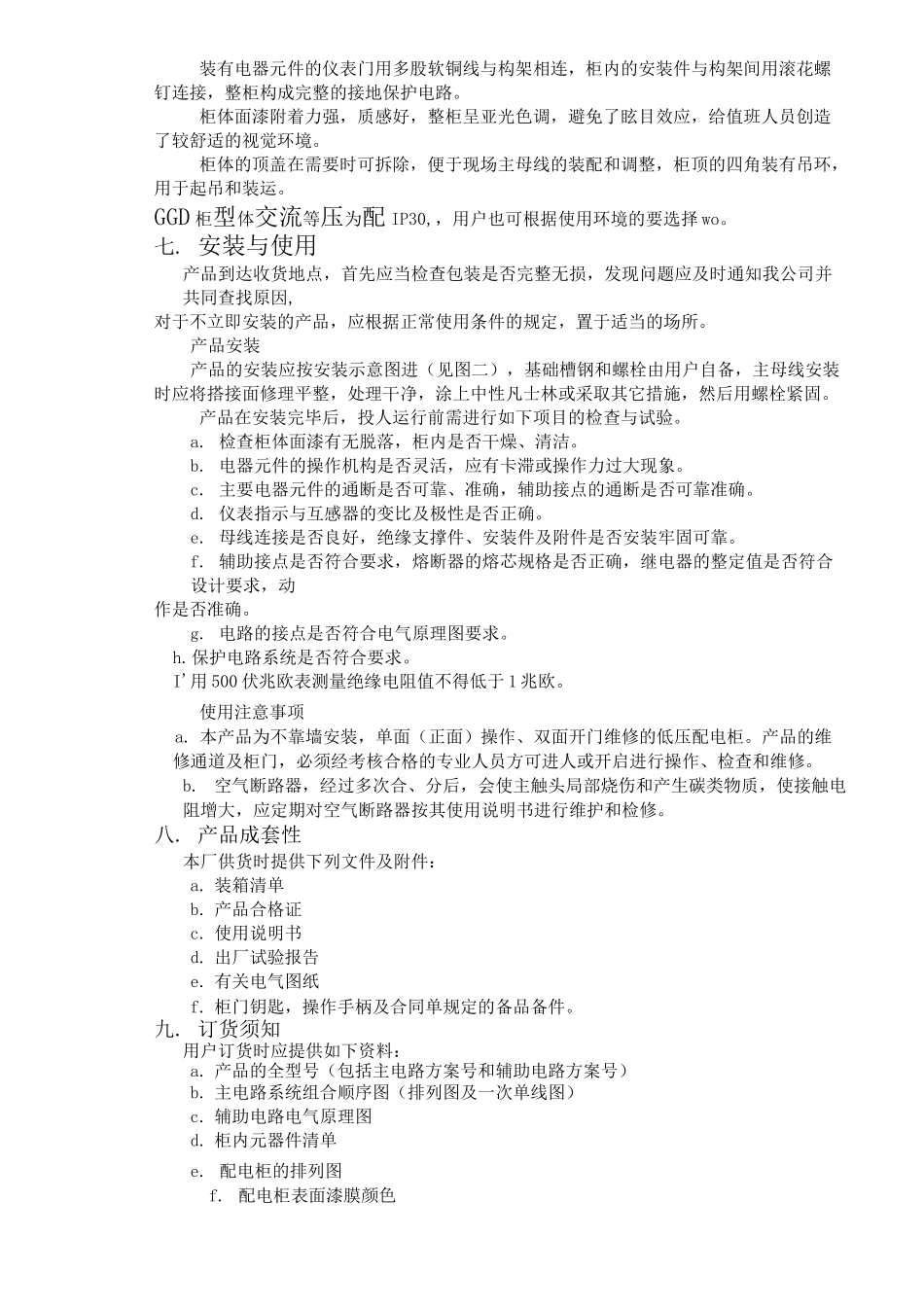

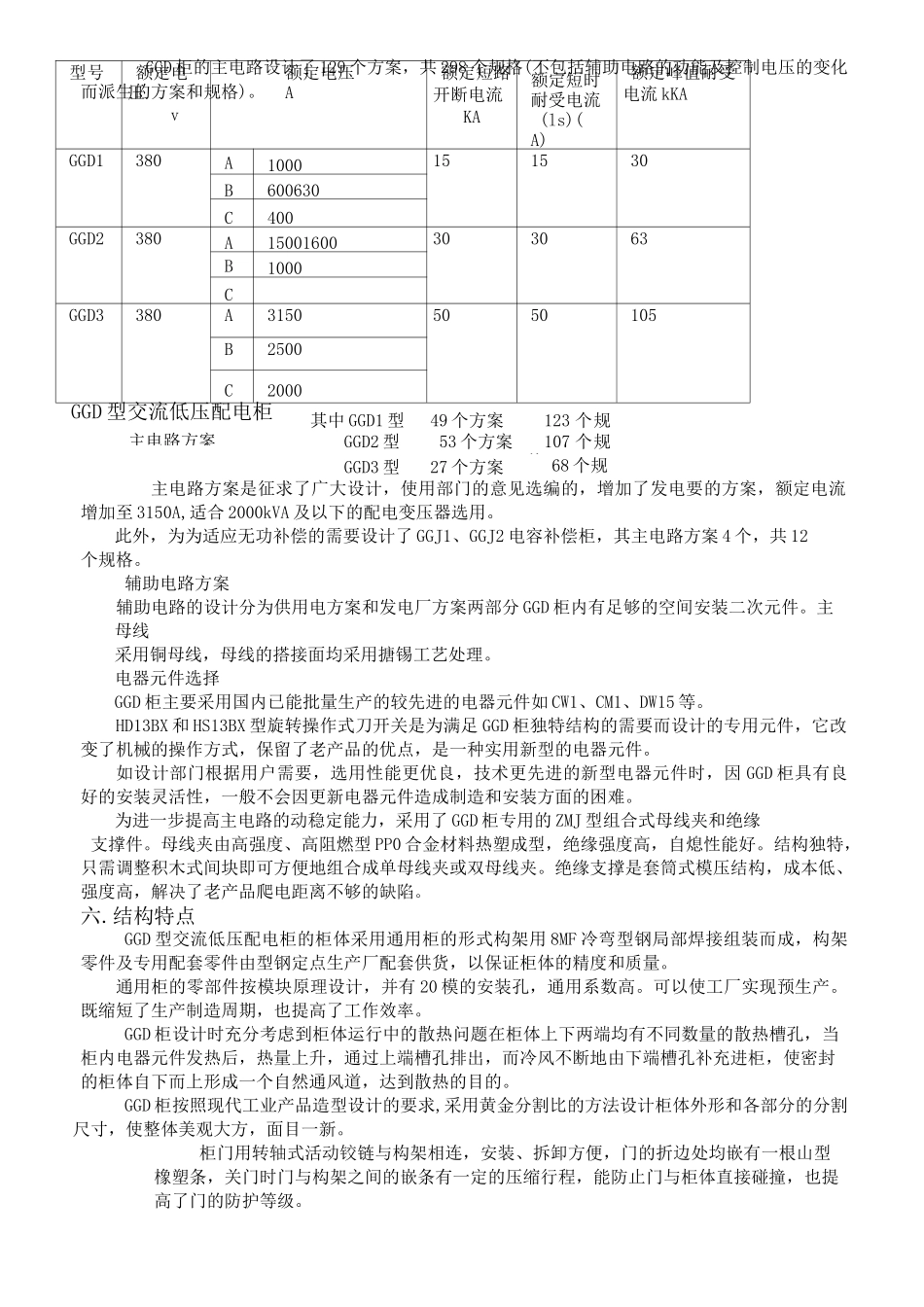

15k30k辅助电路方案代号主电路方案代号1分析能分为设计序号 2分析能分为3分析能分为GGD 型交流低压配电柜一、概述GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压380V,额定工作电流至 3150A 的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。.用途GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A 的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。GGD 型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD 型交流低压配电柜符合 IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备D□□口50kA电力用柜电器元件固定安装固定接线交流低压配电柜四. 使用条件周围空气温度不高于+40°C、不低于一 5°C,24h 内的平均温度不得高于+35°C。户内安装使用，使用地点的海拔高度不得超过 2000m。周围空气相对湿度在最高温度为+40C 时不超过 50°C，在较低温时允许有较大的相对湿度,列如+20C 时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。污染等级 3。设备安装时与垂直面的倾斜度不超过 5°。设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。用户哟普特殊要求时可与制造厂协商解决。五、电气性能基本电气参数和控制设备》等标型号额定电压v额定电压A额定短路开断电流KA额定短时耐受电流(ls)(A)额定峰值耐受电流 kKAGGD1380A1000151530B600630C400GGD2380A15001600303063B1000CGGD3380A31505050105B2500C2000GGD 型交流低压配电柜主电路方案GGD 柜的主电路设计了 129 个方案，共 298 个规格(不包括辅助电路的功能及控制电压的变化而派生的方案和规格)。其中 GGD1 型49 个方案123 个规格GGD2 型53 个方案107 个规格GGD3 型27 个方案68 个规格主电路方案是征求了广大设计，使用部门的意见选编的，增加了发电要的方案，额定电流增加至 3150A,适合 2000kVA 及以下的配电变压器选用。此外，为为适应无功补偿的需要设计了 GGJ1、GGJ2 电容补偿柜，其主电路方案 4 个，共 12个规格。辅助电路方案辅...
