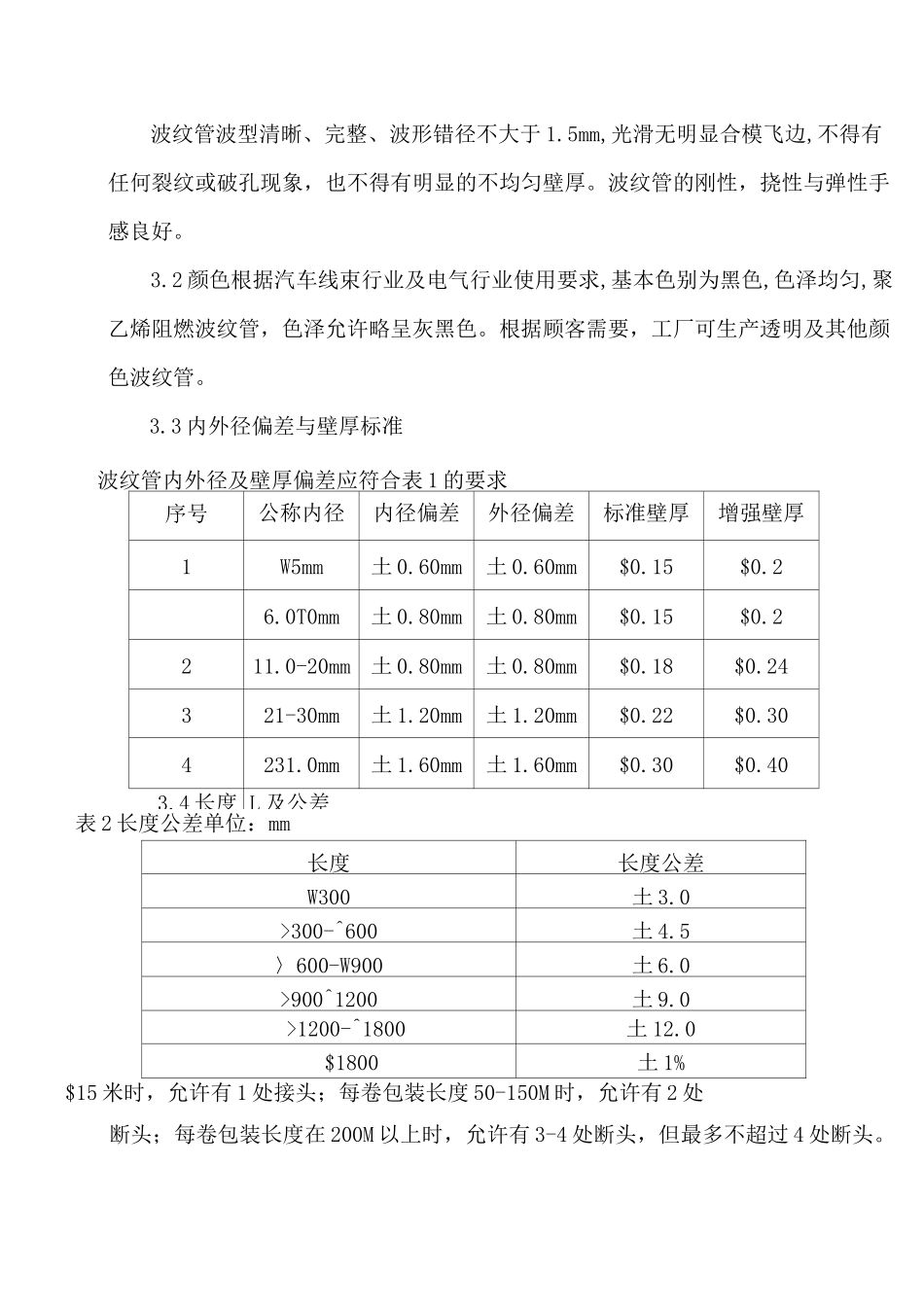

精心整理陕西宏广橡塑制品有限公司企业标准Q/JS-001-2011阻燃型塑料波纹管2011-03-1 发布 2011-03-5 实施陕西宏广橡塑制品有限公司阻燃型塑料波纹管1.范围本标准规定了可供汽车低压电线束、建筑、通讯、机电、家用电器等行业配套使用的多用途阻燃型塑料波纹管的技术要求、试验方法、检验规则标志、包装、运输及储存。本标准适用于以国产及进口的聚乙烯（PE），聚丙烯（PP），聚氯乙烯（PVC）为基础的改性材料，采用挤出一一中空定型工艺连续长度绕制或定尺长度分段工艺制造的各规格型号的塑料波纹软管与波纹中硬管。2.引用规范性文件JG/T3001-92建筑用绝缘电工套管及配件QC/T29106-92汽车用低压电线线束技术条件GB/2828计数抽样检验程序GB9328公路车辆用低压电缆（电线）ZBG33008-89聚氯乙烯塑料波纹电线管YD/T841T996地下通讯管道用塑料管GB/T13527.1-92软聚氯乙烯管（流体输送用）GB/T13527.2-92软聚氯乙烯管（电线绝缘用）GB/8410-2006汽车内装饰材料的燃烧特性GB/T9575-2003工业通用橡胶和塑料软管内径尺寸及公差和长度公差3、技术要求3.1 外观波纹管波型清晰、完整、波形错径不大于 1.5mm,光滑无明显合模飞边,不得有任何裂纹或破孔现象，也不得有明显的不均匀壁厚。波纹管的刚性，挠性与弹性手感良好。3.2 颜色根据汽车线束行业及电气行业使用要求,基本色别为黑色,色泽均匀,聚乙烯阻燃波纹管，色泽允许略呈灰黑色。根据顾客需要，工厂可生产透明及其他颜色波纹管。3.3 内外径偏差与壁厚标准波纹管内外径及壁厚偏差应符合表 1 的要求序号公称内径内径偏差外径偏差标准壁厚增强壁厚1W5mm土 0.60mm土 0.60mm$0.15$0.26.0T0mm土 0.80mm土 0.80mm$0.15$0.2211.0-20mm土 0.80mm土 0.80mm$0.18$0.24321-30mm土 1.20mm土 1.20mm$0.22$0.304231.0mm土 1.60mm土 1.60mm$0.30$0.403.4 长度 L 及公差表 2 长度公差单位：mm长度长度公差W300土 3.0>300-^600土 4.5〉600-W900土 6.0>900^1200土 9.0>1200-^1800土 12.0$1800土 1%$15 米时，允许有 1 处接头；每卷包装长度 50-150M 时，允许有 2 处断头；每卷包装长度在 200M 以上时，允许有 3-4 处断头，但最多不超过 4 处断头。3.5波纹管的机械技术性能指标波纹管的机械技术性能指标如表 3 规定。波纹管物理机械技术性能指标表（3）序号检验项目标准要求备注1外观波纹完整无缺陷2抗压性能施加压力 1 分钟管材不变形均匀施加一个 12.755Kg的重力于试样上，时...
