水压爆破技术

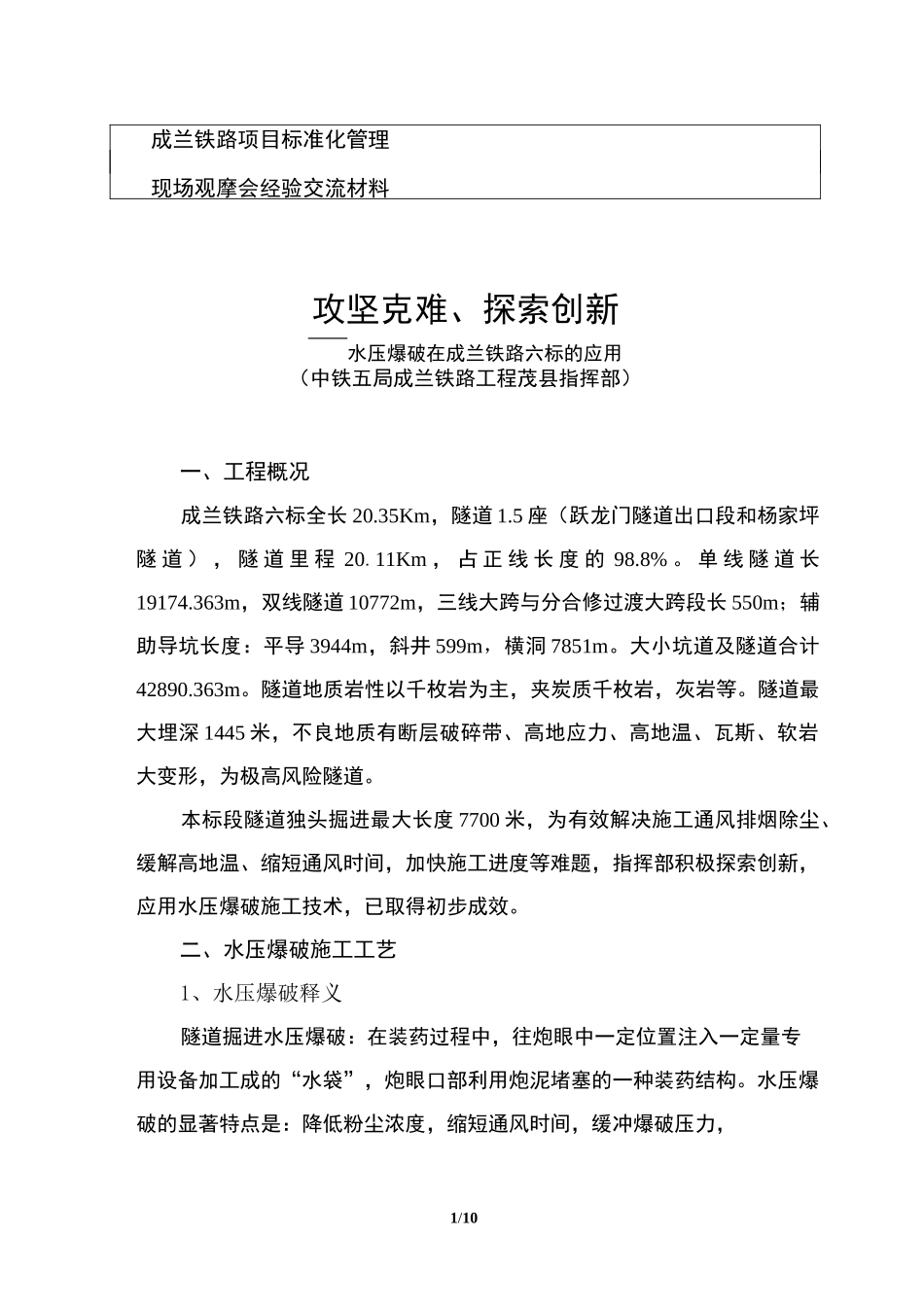

1/10成兰铁路项目标准化管理现场观摩会经验交流材料攻坚克难、探索创新——水压爆破在成兰铁路六标的应用（中铁五局成兰铁路工程茂县指挥部）一、工程概况成兰铁路六标全长 20.35Km，隧道 1.5 座（跃龙门隧道出口段和杨家坪隧 道 ） ， 隧 道 里 程 20.11Km ， 占 正 线 长 度 的 98.8% 。 单 线 隧 道 长19174.363m，双线隧道 10772m，三线大跨与分合修过渡大跨段长 550m；辅助导坑长度：平导 3944m，斜井 599m，横洞 7851m。大小坑道及隧道合计42890.363m。隧道地质岩性以千枚岩为主，夹炭质千枚岩，灰岩等。隧道最大埋深 1445 米，不良地质有断层破碎带、高地应力、高地温、瓦斯、软岩大变形，为极高风险隧道。本标段隧道独头掘进最大长度 7700 米，为有效解决施工通风排烟除尘、缓解高地温、缩短通风时间，加快施工进度等难题，指挥部积极探索创新，应用水压爆破施工技术，已取得初步成效。二、水压爆破施工工艺1、水压爆破释义隧道掘进水压爆破：在装药过程中，往炮眼中一定位置注入一定量专用设备加工成的“水袋”，炮眼口部利用炮泥堵塞的一种装药结构。水压爆破的显著特点是：降低粉尘浓度，缩短通风时间，缓冲爆破压力，2/10减小围岩破坏，改善围岩爆破效果，提髙施工综合工效。2、水压爆破工艺流程、人员、设备配置(1)人员配置除开挖班人员外，配置 2 人进行炮泥、水袋的加工，以及炮泥、水袋的装卸工作。(2)设备及材料配置1)KPS 异性袋液体灌装封口机技术参数序号项目参数备注1生产效率700 只/小时2计量范围50-250 克/袋3电源220V50Hz4整机功率0.68KW5机器重量75KG2)、PNJ—A160 型矿用炮泥机序号项目参数备注1规格型号PNJ-A1603/102额定电压380/660V3额定功率4KW4炮泥湿度20%5重量（kg）2606炮泥直径35mm3）加工操作间及炮泥加工操作间采用钢管支架，彩钢瓦房，面积 30 平方米。3、水压爆破工艺流程（1）水压爆破与常规爆破区别水压爆破在掏槽形式、炮眼分布、炮眼数量、炮眼深度、起爆顺序和时间间隔等的设计与常规爆破一模一样。与常规爆破相比，只多装入1 节水4/10iF了水袋，装药量和装药结构有所不同，装药量除周边眼外，其余每个炮眼减少 1 节炸药 0.2kg。装药结构如图所示：水圧爆破周边眼叢药结构水压爆破其它眼裝药结构(2)、工艺流程水袋、炮泥加工：水袋加工配置一台“KPS-60”塑袋灌装封口机，先将封口机开机预热，将购买的水袋安装在喷咀上，水袋灌满后自动热融封口。水袋为...
